技术摘要：
本发明公开了一种钢质隔热防火门生产装置及工艺，包括加工台，所述加工台顶部的顶部固定安装有固定架，所述固定架的右侧设置有储液箱，所述储液箱的顶部并位于固定架右侧的上方固定安装有抽液泵，所述抽液泵的进液管与储液箱连通，所述抽液泵的出液管连通有排液管，所  全部
背景技术：
防火门是指在一定时间内能够满足耐火性、完整性和隔热性要求的门，是设置在 防火分区间、疏散楼梯间、垂直竖井等具有一定耐火性的防火分隔物，例如：附设在高层民 用建筑内的固定灭火装置的设备室，通风、空气调节机房等的隔墙门应采用甲级防火门，经 常有人停留或可燃物较多的地下室房间隔墙上的门，应采用甲级防火门，传统的防火门在 加工时需要对门的表面进行喷漆处理，由于喷漆直接决定门的质量和美观性，喷漆若不均 匀，会直接将防火门的整体质量降低，因此需要对上述问题进行解决。
技术实现要素：

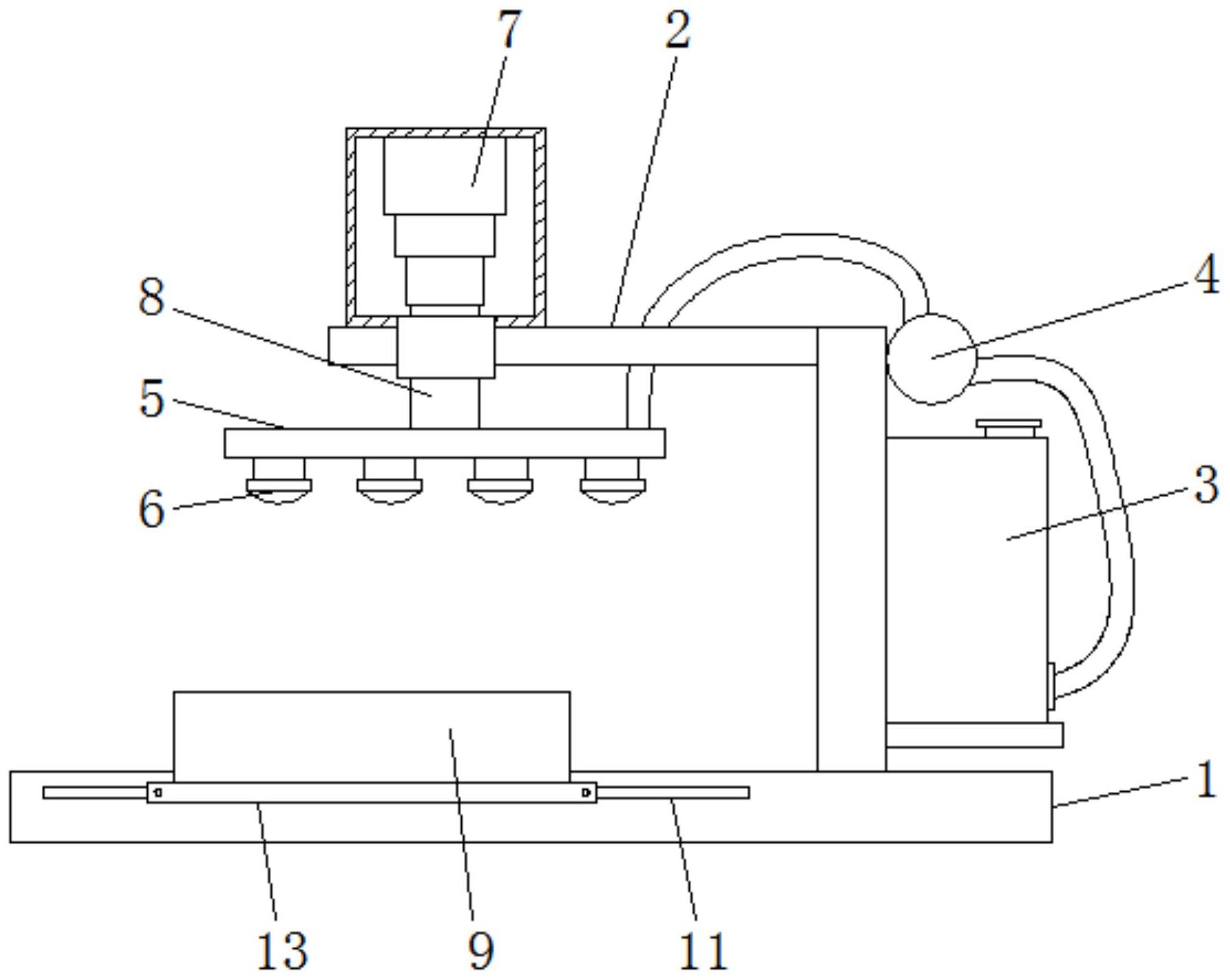

本发明的目的在于提供一种钢质隔热防火门生产装置及工艺，以解决上述背景技 术中提出的问题。 为实现上述目的，本发明提供如下技术方案：一种钢质隔热防火门生产装置，包括 加工台，所述加工台顶部的顶部固定安装有固定架，所述固定架的右侧设置有储液箱，所述 储液箱的顶部并位于固定架右侧的上方固定安装有抽液泵，所述抽液泵的进液管与储液箱 连通，所述抽液泵的出液管连通有排液管，所述排液管的底部连通有喷头，所述固定架的顶 部通过防护罩固定安装有电动伸缩杆，所述电动伸缩杆的底部固定安装有连接柱，所述连 接柱的下端贯穿至固定架的下方与排液管的顶部连通，所述加工台的前后两侧均设置有挡 板。 优选的，所述挡板相互靠近的一侧固定安装有夹紧板，所述夹紧板的一侧开设有 夹紧槽。 优选的，所述加工台的前后两侧均开设有移动槽，所述移动槽的内部滑动安装有 移动块，所述移动块的正面固定安装有调节板，所述调节板的顶部与挡板的底部固定安装， 所述调节板的正面通过固定销贯穿移动块并与移动槽的内壁卡接。 优选的，所述储液箱的底部设置有支撑板，且支撑板的左侧与固定架的右侧固定 安装。 优选的，一种钢质隔热防火门生产工艺，其制造步骤如下： A、木料干燥：选用合格板材，装入干燥窑进行喷蒸、干燥，得到毛坯料，至木材含水 率≤15％，板材喷蒸的时间20min； B、加工剪裁：将干燥后的毛坯料通过切割设备裁剪成规定尺寸，通过机械设备将 木框架拼接成木门，取氧化镁：珍珠岩：聚合硅凝胶＝1：1：8在大桶内搅拌均匀制成的填充 浆后备用，按实际用量配制，防止固化，取用少量填充浆放在泥板上，用抹子、铲刀将填充浆 填充门扇的异形部位，应填实填满；底板刷胶的作业与要求； C、料浆灌装：将适量水放入搅拌锅，再加入水泥搅拌均匀，接着注入适量动物发泡 4 CN 111570151 A 说　明　书 2/4 页 剂搅拌均匀，将料浆直接灌入木门内部的孔洞中，将阻燃剂密封，并对木门侧面做封边处 理；聚氨脂胶粘结剂用量150克～180克/㎡，为防止固化浪费，应根据实际用量配制备用；刷 胶前应将底板表面清洁干净，应无灰尘和油污；用塑料板做成矩形齿状的刷胶板将聚氨脂 胶粘结剂均匀涂刷在底板上，刷胶时应注意不要有堆积、流淌或漏刷现象；为加快刷胶后固 化时间，可在刷胶面上喷适量水雾(水雾约3克/㎡)；底板刷胶后3分种之内应填充门芯板； D、门扇盖板组焊和冷压：将组焊平台打扫干净，平台上不能有焊渣及其它杂物等； 二氧化碳气体保护焊电流调节至“5”至“6”格位置，铜焊丝Φ0.8mm，送线速度调节至“2”至 “3”格位置；将已经过冷压并且胶粘剂已固化的门扇放置在组焊平台上，检查盖板折弯边是 否与内衬表面贴密，没有贴密的位置用方木垫好进行修整使之贴密；按产品工艺图要求，将 盖板与内衬进行焊接；焊点应牢固、大小分布均匀，不得有漏焊、虚焊、脱焊、烧穿等现象； 在门扇制作工作台上，将门扇盖板涂刷胶粘剂，同已填充好无机不燃防火门芯板 的门扇底板扣合好；将门扇放入液压冷压机工作台上，盖缝板朝上(应避开盖缝板)，木制厚 度垫板放在液压冷压机旁边备好；清理干净门扇表面，在门扇上铺好木制厚度垫板；按设备 上“下行”按钮，将门扇进行冷压并确定设备的工作压力应达到要求； E、包装检验：门框、门扇装配结束后，门框正面贴置铭牌，门框的外面和里面分别 贴上塑料纸，门框上隔热线后面贴好玻纹纸；在门框的上、中、下三部位分别包扎捆好草绳； 门扇两面贴好塑料膜，贴好塑料膜后下，下捆好草绳；包装好的产品放置于“待检区”待检验 员检验。 与现有技术相比，本发明的有益效果如下： 1、本发明通过将喷头设置成旋转式，在防火门加工的过程中可手动对喷头的喷洒 方向进行调节，喷洒的更加均匀，不会出现残留，进而提高防火门表面的喷涂质量，增加美 观，而防火门在加工台通过挡板可对其进行遮挡，且并不会出现滑落，提高了加工质量。 2、本发明通过在挡板的一侧增加夹紧板，可对防火门的侧面进行夹紧固定，同时 挡板的位置可手动通过对调节板移动调节可将挡板沿着加工台左右移动，可对不同大小的 防火门进行遮挡固定，可以有效的保证喷涂加工时的质量。 附图说明 图1为本发明结构示意图； 图2为本发明挡板结构后视图； 图3为本发明挡板结构左视图。 图中：1、加工台；2、固定架；3、储液箱；4、抽液泵；5、排液管；6、喷头；7、电动伸缩 杆；8、连接柱；9、挡板；10、夹紧板；11、移动槽；12、移动块；13、调节板。
