技术摘要:
本发明提供一种气浮式按钮正反转人因工学起动工具,该气浮式按钮主要是在起动工具内设一气阀及一控制该气阀切换气流回路的按钮,并使该气阀内采用不完全接触内壁的气浮设计;借此当高压气体进入气阀内的对应正转进气口路径时会使起动工具呈正转启动,欲反转时,将该按 全部
背景技术:
起动工具一般分为下压式、扳手式、弯头扳手及枪型等四种。不论哪一种都设有正 反转开关,即正转锁螺丝,反转退螺丝。以气动起子为例,当锁附螺丝时,难免有误锁、滑牙 与锁歪等不良附的情形,或是要维修产品需要有退螺丝的需求,一般分为维修与生产两大 类,尤其是能快速的切换正反转开关,就能提高工作效率与产能。 现有的正反转开关(一般俗称为气阀)于市售中有两种:一为旋转式,二为按钮式。 其中该旋转式主要固定正转锁螺丝用途,偶尔才会用到反转退螺丝功能,故在切换操作上 较慢;该按钮式则是可以提供快速地退螺丝,但大都用于直立下压式机种。 上述旋转式或按钮式的正反转按钮或开关都不是设置在气动工具的正中央,大都 偏左边或偏右边,普遍的使用情况是使用者以单手握住工具本体时,只能用大拇指按压控 制起子反转,实际操作动作为单手四指握住该工具以正转起动达锁附螺丝,欲操控反转时 以四指握住该工具,同时以大拇指快速按压开关以进行反转而达到退螺丝效用,但其缺点 包括:仅适合惯用右手者使用,惯用左手者操作起来便显得有些困难与不便,长期使用下还 可能造成腕隧道症候群,而不符合人因工学;其次是一般按钮(S)或开关(气阀)大都使用 活塞式机构设计,如图1a和图1b所示,该按钮(S)或开关的下压方向,使内部的活塞(P1、 P2)与气压流动压力形成逆向阻力效应,所以在操作下压该按钮(S)或开关(阀门)时的力 量会随着气压愈大,阻力就愈大,容易造成操作者的手指负担。
技术实现要素:

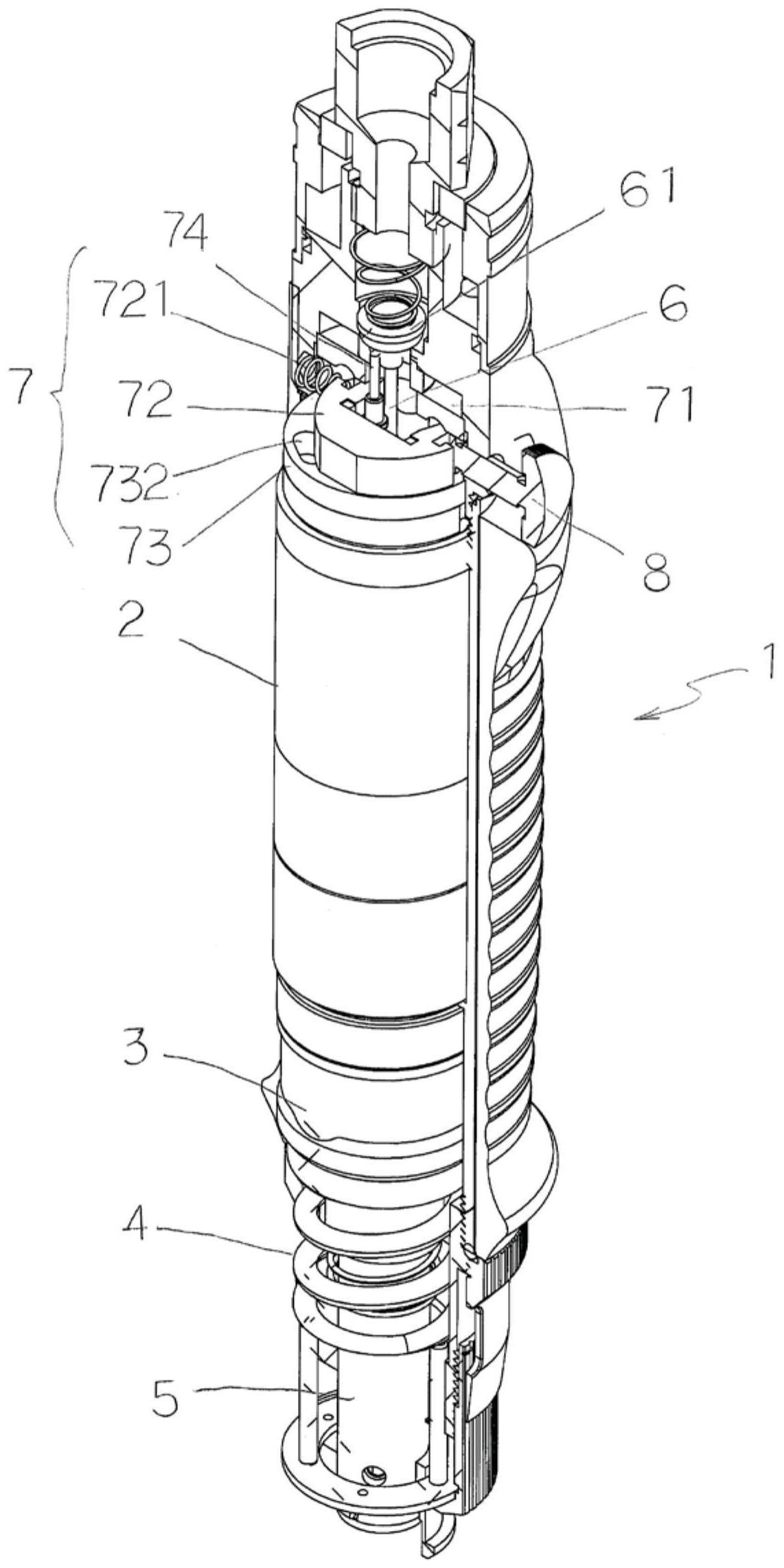

本发明的主要目的在于提供一种气浮式按钮正反转人因工学起动工具,借以达到 操作简单、轻松省力的操作使用效益,又能进一步达到防止操作员手部受伤的安全功效。 为达成上述目的,本发明特别提供一种气浮式按钮正反转人因工学起动工具,气 浮式按钮包括由一设置于起动工具内的气阀及一按钮构成,该气阀为三层式构造,包括有: 一第一气阀,具有一将外部连结的高压气体引入的进气口;一第二气阀,与该按钮及一弹簧 相结合,且会被该按钮推动而产生位移,同时放开该按钮时受弹簧作用而复位;一第三气 阀,布设有至少一个能使马达正转启动的正转进气口及能使马达反转启动的反转进气口; 及一气阀顶针,会被该第二气阀推动而位移;该第二气阀与第一气阀及第三气阀之间保留 一定程度的空隙而不完全接触,以形成气浮状态。通过该按钮的按压或放松动作,会连带推 动该气阀内的该正转进气口或反转进气口位于通气位置,进而控制该高压气体进入该气阀 顶针位移作动而使该气阀板形成开放或关闭,如此得以视需求达到控制起动工具的正转或 反转状态。 通过该按钮的按压或放松动作,会连带推动该气阀内的该正转进气口或反转进气 3 CN 111590525 A 说 明 书 2/4 页 口位于通气位置,进而控制该高压气体进入该气阀顶针位移作动而使该气阀板形成开放或 关闭,如此得以视需求达到控制起动工具的正转或反转状态。 本发明具有下列的优点:1、使按钮使用平行式推力,高压气体的大小不会对该按 钮产生逆向阻力,且因本发明设计的气浮效应,磨擦系数阻力就更小,所以只要轻压按钮即 可进行切换成为反转,不会随着高压气体的压力变大,产生大压力造成下压按钮阻力过大、 不易操作,产生手指疼痛。2、正反转切换设计在起动工具的中心线,当要正转就五个手指握 住该起动工具下方,施力下压即可完成锁螺丝;同时,大拇指快速移到起动工具上方,四个 手指握住工具,即可通过拇指操作切换成反转退螺丝。3、可以和一般型工具下压锁紧后,手 不用换位置,直接用大拇指控制按钮切换达到反转退螺丝,也可视使用者的握持习惯,利用 食指控制按钮切换而达到反转而退螺丝效用,而两指皆可选择作为控制切换反转的手段, 更无惯用右手或惯用左手的专用性困扰,不仅符合现今的人因工学,又能防止操作人员扭 伤及产生腕隧道症候群。5、在线上作业时,当锁紧螺丝后发觉有误锁或NG锁错时,只要切换 成反转,便可立即快速操作退螺丝,而提升工作效率。 附图说明 下面结合附图和
