技术摘要：
本发明提供一种像素驱动电路。所述像素驱动电路包括有七个开关、二个存储电容、一有机发光二极管以及多个信号源。所述多个信号源的时序依次可以分为复位阶段、补偿阶段、写入阶段、以及发光阶段，通过将对阈值电压的补偿阶段与写入阶段分开，使得补偿阶段不受因高频驱  全部
背景技术：
随着显示面板的发展，具有高频驱动显示的显示面板由于可以带来更流畅的使用 体验，其已渐渐成为显示面板的发展趋势。但是对于当前主流的液晶显示面板以及有机发 光二极管显示面板，高频驱动显示的难点各不相同，其中又以有机发光二极管显示面板的 高频驱动显示具有更高的难度，并且目前的有机发光二极管显示面板为了保证其显示品 质，通常会采用补偿电路来解决像素间因为阈值电压而造成的电流不稳定的问题。 参照图1与图2，其分别为现有技术中的像素驱动电路的示意图与时序图。所述像 素驱动电路的结构为由七个开关及一个存储电容(7T1C)组成，当扫描信号Scan(n)为低电 平时，具有数据信号DATA的数据电压Vdata会通过为开启状态的第一开关T1至第三开关T3写 入至节点S，使得所述节点S的电压为与阈值电压相关的关系式，即在现有技术中对阈值电 压的补偿阶段与数据信号DATA的写入是同时进行的。当有机发光二极管显示面板进行发光 显示时，有机发光二极管电流为与阈值电压无关的关系式，解决了因为阈值电压而造成的 电流不稳定的问题，但是高频驱动显示会压缩到每行扫描线在执行扫描的时间，同时执行 补偿的时间也会被压缩，引起补偿效果不佳的问题。 因此，有必要提供一种像素驱动电路，以解决现有技术存在的问题。
技术实现要素：

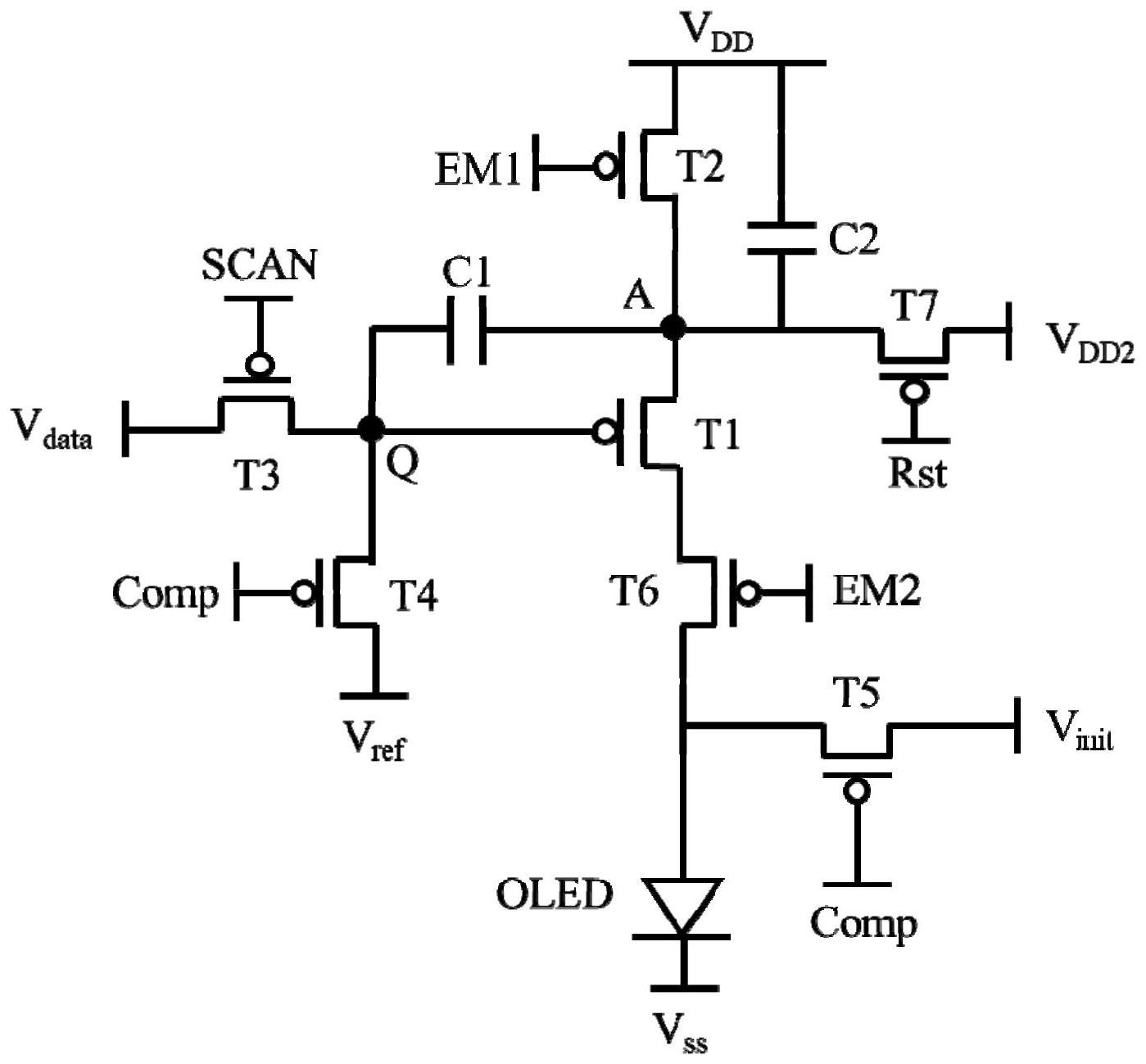

本发明的目的在于提供一种像素驱动电路，以解决上述现有技术的问题。 为实现上述目的，本发明提供一种像素驱动电路，包括: 一第一开关； 一第二开关，其第一端电连接至第一输入电压，第二端受第一使能信号控制，第三 端通过第一节点电连接至所述第一开关的第一端； 一第三开关，其第一端电连接至具有数据信号的数据电压，第二端受扫描信号控 制，第三端通过第二节点电连接至所述第一开关的第二端； 一第四开关，其第一端电连接至参考电压，第二端受补偿信号控制，第三端通过所 述第二节点电连接至所述第一开关的第二端与所述第三开关的第三端； 一第五开关，其第一端电连接至初始电压，第二端受所述补偿电压控制； 一第六开关，其第一端电连接至所述第一开关的第三端，第二端受第二使能信号 控制，第三端电连接至所述第五开关的第三端； 一第七开关，其第一端电连接至第二输入电压，第二端受复位信号控制，第三端通 过所述第一节点与所述第一开关的第一端以及所述第二开关的第三端连接； 有机发光二极管，其阳极端电连接至所述第五开关的第三端以及所述第六开关的 第三端，阴极端电连接至公共电压； 4 CN 111583870 A 说　明　书 2/6 页 一第一存储电容，其第一端通过所述第二节点与所述第一开关的第二端、所述第 三开关的第三端、以及所述第四开关的第三端电连接，第二端通过所述第一节点与所述第 一开关的第一端、所述第二开关的第三端、以及所述第七开关的第三端电连接；以及 一第二存储电容，其第一端电连接至所述第一输入电压，第二端电连接至所述第 七开关的第三端，并且通过所述第一节点电连接至所述第一开关的第一端、所述第二开关 的第三端、以及所述第一存储电容的第二端。 进一步地，所述第一使能信号、所述第二使能信号、所述补偿信号、所述复位信号、 以及所述扫描信号的时序依次可以分为复位阶段、补偿阶段、写入阶段、以及发光阶段。 进一步地，于所述复位阶段中，所述补偿信号以及所述复位信号为第一电平，所述 第一使能信号、所述第二使能信号、以及所述扫描信号为第二电平。 进一步地，于所述补偿阶段，所述第二使能信号以及所述补偿信号为第一电平，所 述第一使能信号、所述复位信号、以及所述扫描信号源为第二电平。 进一步地，于所述写入阶段，所述扫描信号为第一电平，所述第一使能信号、所述 第二使能信号、所述补偿信号、以及所述复位信号为第二电平。 进一步地，于所述发光阶段，所述第一使能信号以及所述第二使能信号为第一电 平，所述补偿信号、所述复位信号、以及所述扫描信号为第二电平。 进一步地，于所述复位阶段中，所述第一节点的电压VA满足关系式：VA＝VDD2，所述 第二节点的电压VQ满足关系式：VQ＝Vref，其中VDD2为所述第二输入电压，Vref为所述参考电 压。 进一步地，于所述补偿阶段，所述第一节点的电压VA满足关系式：VA＝Vref |Vth|， 所述第二节点的电压VQ满足关系式：VQ＝Vref，其中Vth为阈值电压。 进 一 步 地 ，于 所 述 写 入阶 段 ，所 述 第一 节 点的电 压 V A 满足 关 系式 ： 所述第二节点的电压VQ满足关系式：VQ＝Vdata，其 中Vdata为所述数据电压，C1为所述第一存储电容的电容值，C2为所述第二存储电容的电容 值。 进一步地，流经所述有机发光二极管的电流IOLED满足关系式： 其中μ为载子迁移率，Cox为栅极氧化层 的单位电容大小，W是薄膜晶体管的栅极宽度，L是薄膜晶体管的栅极长度。 本发明除了可以解决因为阈值电压而造成的电流不稳定的问题，进一步地通过将 对阈值电压的补偿阶段与写入阶段分开，使得补偿阶段可以不受因高频驱动显示而压缩补 偿时间的影响，进而保持补偿的效果。可见，本发明具有前瞻性，相较于现有技术，其优势十 分明显。 附图说明 图1为现有技术中的像素驱动电路示意图。 图2为现有技术中的像素驱动电路时序图。 图3为本发明实施例的像素驱动电路示意图。 5 CN 111583870 A 说　明　书 3/6 页 图4为本发明实施例的像素驱动电路时序图。 图5为本发明实施例的多行扫描线在执行扫描时的像素驱动电路时序图。
