技术摘要：
本发明装置公开了一种地暖热力表远程控制系统，该装置主要包括LoRa模块、地热管道、终端群、信号塔，LoRa模块安装在第一热力表和第二热力表内部，LoRa模块主要包括模块接头、LoRa网关、LoRa主板，有益之处：设计一种地暖热力表远程控制系统，在被控模块内的热力表安装L  全部
背景技术：
随着地暖的普及，越来越多的家庭用上了地暖，地暖的安全性越来越受到大家的 关注，尤其在电地暖领域，温控系统如果与电地暖本身不匹配的话会造成火灾等安全隐患， 舒适度会大大降低，加大了采暖费用的开支，因此整个温控系统是电地暖的核心系统，目前 市场上的地暖系统主要是元器件串联在所述输送分配管上形成热力输送的内循环系统，这 时候小区物业等必须通过上门抄表的形式进行每家每户热力使用情况，进行相应的收费， 现在小区楼栋数很多，楼层高度很高，这就给抄表造成极大的困扰，而且如果出现内循环管 道上热力表的损坏，也无法第一时间被获取，造成家庭内停暖或者计费失败等问题，LoRa模 块是一种无线扩频通信模块，采用LoRa调制技术。LoRa模块  F8L10D具有超长距离通信，低 功耗，易嵌入，网络容量大等优势。现在设计一种基于LoRa模块的地暖热力表远程控制系统 来解决以上问题。
技术实现要素：

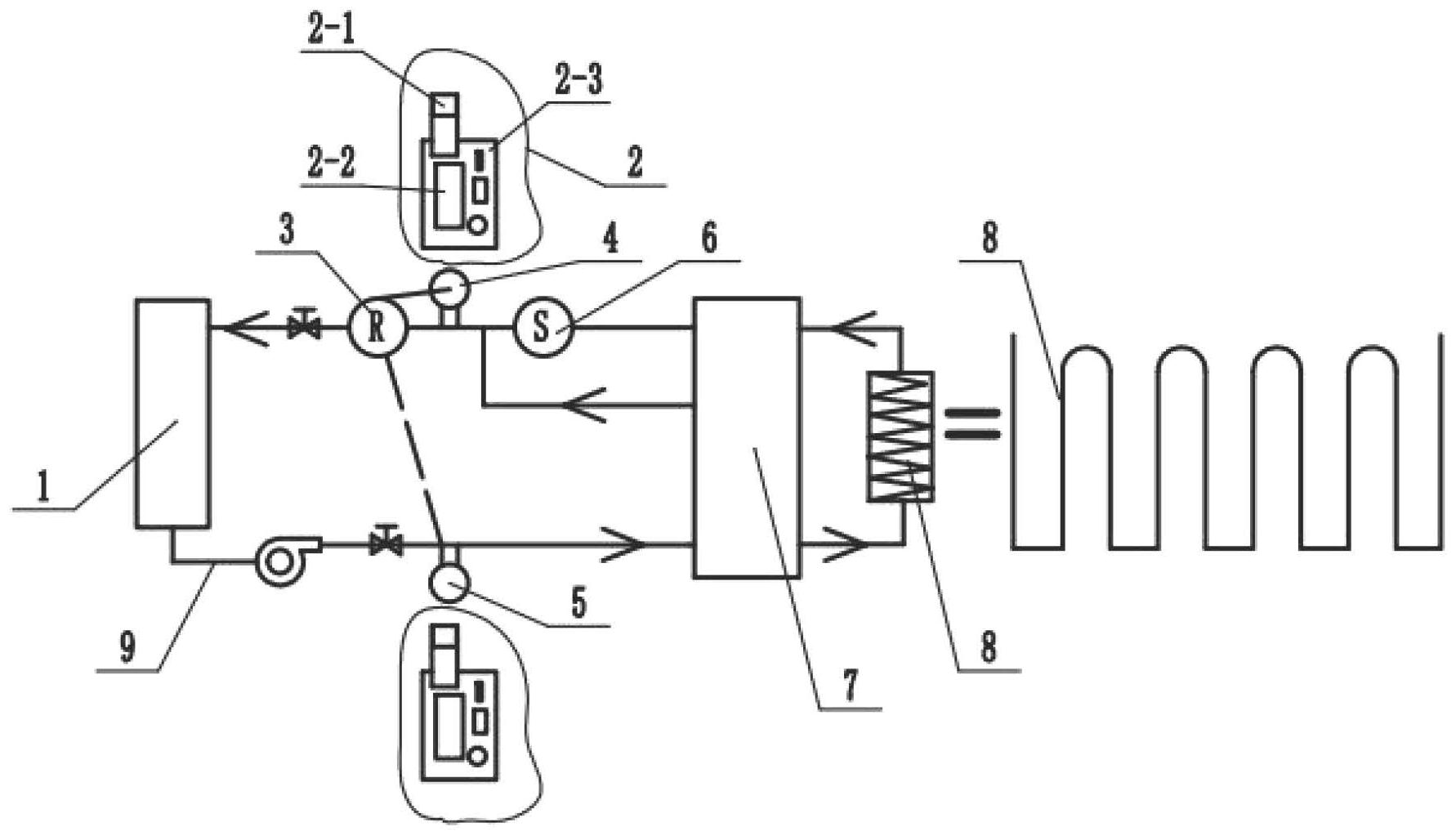

针对以上不足，本发明装置提供了一种地暖热力表远程控制系统。 本发明装置解决其技术问题所采用的技术方案是：该装置主要包括LoRa模块、地 热管道、终端群、信号塔，所述LoRa模块安装在第一热力表和第二热力表内部，所述第一热 力表和第二热力表安装在输送分配管上，所述输送分配管上始端安装有供热温控仓，所述 输送分配管上末端安装有地热管道，所述供热温控仓与所述地热管道之间连接有校准流量 表、热水流量计，所述输送分配管上的第一热力表和第二热力表之间设置有温差传感器，所 述LoRa模块可通过所述信号塔与所述终端群双向信号传递；所述LoRa模块主要包括模块接 头、LoRa网关、LoRa主板，所述模块接头安装固定在所述第一热力表与所述第二热力表内 部，第一热力表、第二热力表、LoRa主板和LoRa网关之间采用LoRa通信与所述终端群进行双 向信号传递，所述第一热力表与所述第二热力表通过所述LoRa模块中的所述LoRa网关进行 小区楼栋内的栋内信号传输，并传递给安装在每个小区楼栋内的中继器，每个所述中继器 通过集结信号传输到所述信号塔内，所述栋内信号传输与所述集结信号传输均为双向设 置，所述第一热力表与所述第二热力表通过所述LoRa模块与所述信号塔进行双向信号传 递，所述信号塔与所述终端群进行双向信号传递，所述终端群主要包含主站、服务器终端、 收费终端、无线APP、交换机终端，所述服务器终端、所述收费终端、所述无线APP、所述交换 机终端均信号连接在所述主站上，所述主站与所述信号塔进行双向信号传递，每个小区楼 栋内的所述第一热力表与所述第二热力表组成被控模块与所述信号塔进行双向信号传递。 工作原理：一般小区内热力供暖线路设置：所述第一热力表和第二热力表安装在 输送分配管上，所述输送分配管上始端安装有供热温控仓，所述输送分配管上末端安装有 地热管道，所述供热温控仓与所述地热管道之间连接有校准流量表、热水流量计，所述输送 3 CN 111586611 A 说　明　书 2/4 页 分配管上的第一热力表和第二热力表之间设置有温差传感器，这些元器件串联在所述输送 分配管上形成热力输送的内循环系统，这时候小区物业等必须通过上门抄表的形式进行每 家每户热力使用情况，进行相应的收费，现在小区楼栋数很多，楼层高度很高，这就给抄表 造成极大的困扰，而且如果出现内循环管道上热力表的损坏，也无法第一时间被获取，造成 家庭内停暖或者计费失败等问题，因此设计一种地暖热力表远程控制系统，主要包括LoRa 模块、地热管道、终端群、信号塔，所述LoRa模块安装在第一热力表和第二热力表内部，所述 LoRa模块主要包括模块接头、LoRa网关、LoRa主板，所述模块接头安装固定在所述第一热力 表与所述第二热力表内部，第一热力表、第二热力表、LoRa主板和LoRa网关之间采用LoRa通 信与所述终端群进行双向信号传递，用于LoRa网关抄读热力表中数据，LoRa网关在接收主 站指令和上传数据时,采用的是GPRS通信，主站需要抄表时,通过GPRS发送抄表指令,LoRa 网关收到指令后通过LoRa通信发送抄表指令到热力表,热力表收到指令后返回数据到LoRa 网关,LoRa网关再将收到的数据返回到主站,从而实现无线抄表的流程，所述主站安装在终 端群内，所述终端群的外设备主要包含服务器终端、收费终端、无线APP、交换机终端，所述 服务器终端、所述收费终端、所述无线APP、所述交换机终端均信号连接在所述主站上，所述 主站与所述信号塔进行双向信号传递，交换机终端可释放主站上的无线信号，收费终端配 合无线APP（微信、支付宝等）可实现在线缴费，所述主站上可以连接设置每个区域的服务器 终端进行模块化分别控制。 所述第一热力表与所述第二热力表通过所述LoRa模块中的所述LoRa网关进行小 区楼栋内的栋内信号传输，并传递给安装在每个小区楼栋内的中继器，每个所述中继器通 过集结信号传输到所述信号塔内，所述栋内信号传输与所述集结信号传输均为双向设置， 所述中继器可以根据控制区域范围、整体小区数量、小区内楼栋数分级设计，所述信号塔控 制第1级中继器，第一级中继再向下延伸控制多级中继器，多级中继器组成的网络才足以提 供覆盖整个小区的深度和广度。 每个小区楼栋内的所述第一热力表与所述第二热力表组成被控模块，所述被控模 块主要是借助LoRa模块对地暖管道上的元器件进行数据传输与控制，一方面可以检测热力 数据，另一方面也可以监控被控模块的运行情况，整体上提高了区域、小区等工作人员的工 作效率，保证服务质量。 相比原先热力系统，该系统的有益之处：设计一种地暖热力表远程控制系统，在被 控模块内的热力表安装LoRa模块，实现了传输距离与功耗的折衷考虑，LoRa网关与工作站 采用的是GPRS通信进行指令传输和数据传递，从而实现无线抄表的流程，是一种简单的能 实现远距离、长电池寿命、大容量的传感网络系统；另外所述中继器可以根据控制区域范 围、整体小区数量、小区内楼栋数分级设计，多级中继器组成的网络才足以提供覆盖整个小 区的深度和广度，整体上提高了区域、小区等工作人员的工作效率，保证服务质量。 附图说明 下面结合附图和实施例对本发明装置进一步说明。 图1是本发明一种地暖热力表远程控制系统的热力系统工作示意图； 图2是本发明一种地暖热力表远程控制系统的整体信号传递示意图； 图3是本发明一种地暖热力表远程控制系统的信号分级传递示意图； 4 CN 111586611 A 说　明　书 3/4 页 1. 供热温控仓，  2.LoRa模块，2-1.模块接头，2-2.LoRa网关；2-3.LoRa主板，  3. 校准 流量表，  4.第一热力表，  5.第二热力表，6.热水流量计，7.温差传感器，8.地热管道，9.  输 送分配管，10.被控模块，11.信号塔，12.双向信号传递，13.主站，14.服务器终端，15.终端 群，16.收费终端，17.无线APP，18.交换机终端，19.小区楼栋，20.中继器，21.集结信号传 输，22.栋内信号传输。
