技术摘要：
本说明书提供化学式1的化合物及包含其的有机电子元件。
背景技术：
作为有机电子元件的代表性的例子，有有机发光元件。通常情况下，有机发光现象 是指利用有机物质将电能转换为光能的现象。利用有机发光现象的有机发光元件通常具有 包括阳极和阴极以及位于它们之间的有机物层的结构。在这里，为了提高有机发光元件的 效率和稳定性，有机物层大多情况下由分别利用不同的物质构成的多层结构形成，例如，可 以由空穴注入层、空穴传输层、发光层、电子传输层、电子注入层等形成。对于这样的有机发 光元件的结构而言，如果在两电极之间施加电压，则空穴从阳极注入至有机物层，电子从阴 极注入至有机物层，当所注入的空穴和电子相遇时会形成激子(exciton)，并且当该激子重 新跃迁至基态时就会发出光。 有机发光元件中所使用的物质大部分为纯有机物质或有机物质与金属构成配合 物的配位化合物。上述有机发光元件中所使用的物质根据用途可以分为空穴注入物质、空 穴传输物质、发光物质、电子传输物质、电子注入物质等。在这里，作为空穴注入物质或空穴 传输物质，主要使用具有p-型的性质的有机物质即容易氧化且氧化时具有电化学上稳定的 状态的有机物。另一方面，作为电子注入物质或电子传输物质，主要使用具有n-型性质的有 机物质即容易还原且还原时具有电化学上稳定的状态的有机物。作为发光层物质，优选同 时具有p-型性质和n-型性质的物质即在氧化和还原状态下均具有稳定的形态的物质，优选 在形成激子时将其转换为光的发光效率高的物质。 为了充分发挥上述有机发光元件所具有的优异的特征，持续要求开发构成元件内 的有机物层的物质。
技术实现要素：

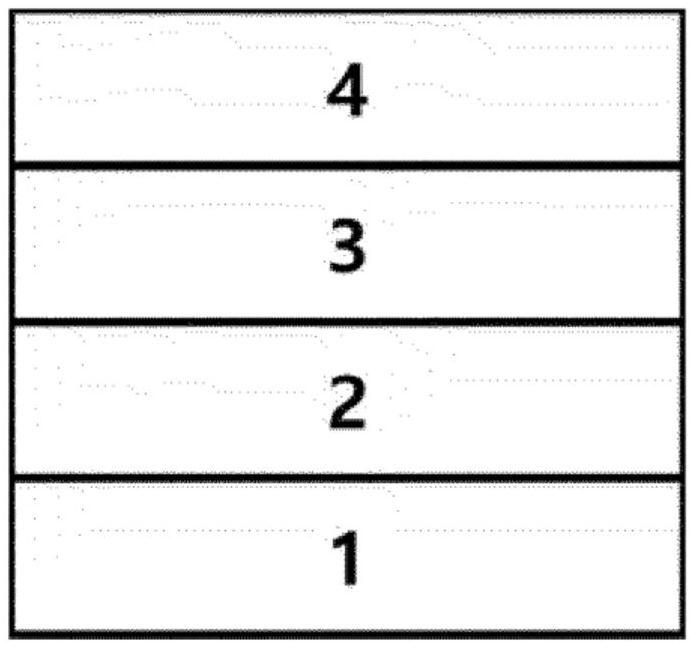

技术课题 本说明书中记载了化合物及包含其的有机电子元件。 课题的解决方法 本说明书的一实施方式提供由下述化学式1表示的化合物。 [化学式1] 29 CN 111556866 A 说　明　书 2/56 页 在上述化学式1中， R1至R4彼此相同或不同，各自独立地为氢、氘、卤素基团、氰基、硝基、羟基、取代或 未取代的甲硅烷基、取代或未取代的硼基、取代或未取代的烷基、取代或未取代的环烷基、 取代或未取代的杂环烷基、取代或未取代的芳基、或者取代或未取代的杂环基， A1至A4彼此相同或不同，各自独立地为氢、氘、卤素基团、氰基、腈基、取代或未取 代的甲硅烷基、取代或未取代的硼基、取代或未取代的烷基、取代或未取代的环烷基、取代 或未取代的杂环烷基、取代或未取代的芳基、或者取代或未取代的包含N和S中的1种以上作 为杂原子的杂环基，A1至A4中的至少一个不是氢， A5为氢或氘， a为0至5的整数，a为2以上时，2个以上的R1彼此相同或不同， b为0至8的整数，b为2以上时，2个以上的R4彼此相同或不同。 c为0至3的整数，c为2以上时，2个以上的A5彼此相同或不同。 另外，本发明提供一种有机电子元件，其中，包括：第一电极、与上述第一电极对置 而具备的第二电极、以及具备在上述第一电极与上述第二电极之间的1层以上的有机物层， 上述有机物层中的1层以上包含上述化合物。 发明效果 本说明书中记载的化合物可以用作有机电子元件的有机物层的材料。在制造包含 至少一个实施方式所涉及的化合物的有机电子元件的情况下，可以得到具有低驱动电压和 长寿命的有机电子元件。 这时，如果向蒽中导入二苯并呋喃基和取代的萘基，则可以防止分子间堆叠，因此 可以提高元件效率和寿命。 另外，如果在蒽、二苯并呋喃基或萘基中取代有氘，则可以提高分子的稳定性，由 此可以增加元件寿命。 附图说明 图1图示了由基板1、阳极2、发光层3和阴极4构成的有机发光元件的例子。 图2图示了由基板1、阳极2、空穴注入层5、空穴传输层6、发光层7、电子传输层8和 30 CN 111556866 A 说　明　书 3/56 页 阴极4构成的有机发光元件的例子。 图3图示了由基板1、阳极2、空穴注入层5、空穴传输层6、发光层7、电子传输层8、电 子注入层9和阴极4构成的有机发光元件的例子。 1：基板 2：阳极 3：发光层 4：阴极 5：空穴注入层 6：空穴传输层 7：发光层 8：电子传输层 9：电子注入层
