技术摘要：

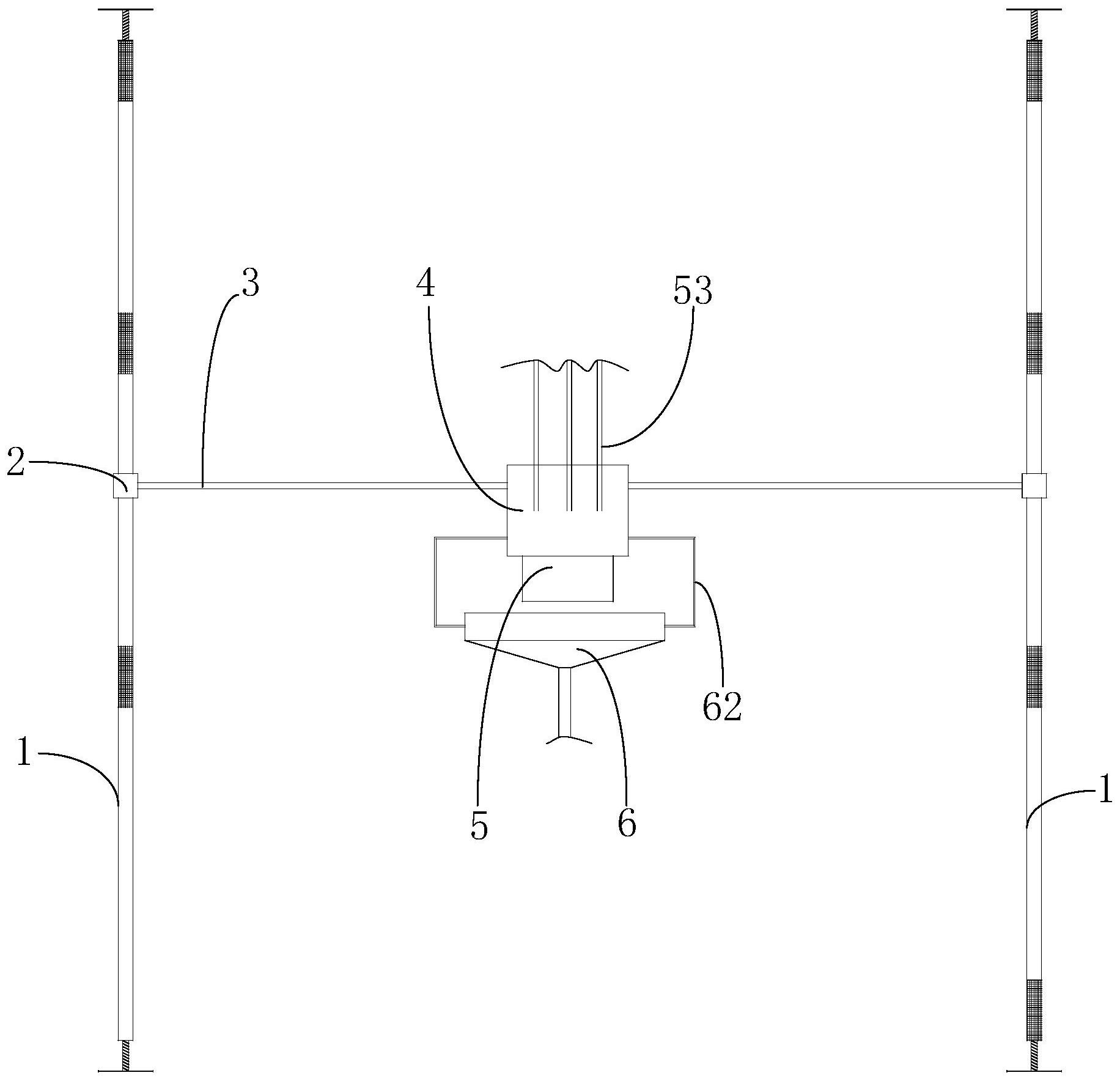

本发明提供了一种建筑装饰层剥离设备及其剥离方法，该设备包括：同向设置的二导向杆，二导向杆分别安装有用于沿其轴向方向行走的第一行走机构；支承横杆，其两端分别连接于二导向杆的第一行走机构，支承横杆上安装有用于沿其轴向方向行走的第二行走机构；以及水射流装  全部
背景技术：
现在城市更新、装修改造等去除建筑装饰层的工程施工中，大多采用传统的人工 打磨、铲除墙体的装饰层的方法，这样不仅耗费人工，产生大量的粉尘污染和噪声污染，还 会产生登高作业的危险。
技术实现要素：
为克服现有技术所存在的缺陷，现提供一种建筑装饰层剥离设备及其剥离方法， 以解决在去除建筑装饰层的工程施工中，传统的人工打磨、铲除墙体的装饰层的方法，不仅 耗费人工还会产生大量的粉尘污染的问题。 为实现上述目的，提供一种建筑装饰层剥离设备，包括： 同向设置的二导向杆，二所述导向杆分别安装有用于沿所述导向杆的轴向方向行 走的第一行走机构； 支承横杆，所述支承横杆的两端分别连接于二所述导向杆的第一行走机构，所述 支承横杆上安装有用于沿所述支承横杆的轴向方向行走的第二行走机构；以及 水射流装置，安装于所述第二行走机构上，所述水射流装置内形成有用于喷射水 射流的水射流孔道和沿所述水射流孔道的圆周方向设置一圈的水幕孔道，所述水射流孔道 和所述水幕孔道分别具有靠近所述支承横杆的进水端和远离所述支承横杆的出水端，所述 水幕孔道至所述水射流孔道的距离自所述水幕孔道的进水端向所述水幕孔道的出水端逐 渐变大。 进一步的，所述第二行走机构的下部可翻转地安装有接液装置，所述接液装置的 内部形成有容纳空腔，所述接液装置的顶部开设有连接通于所述容纳空腔的接液口。 进一步的，所述容纳空腔内安装有过滤网，所述接液装置的底部开设有连通于所 述容纳空腔的排液口。 进一步的，所述第二行走机构的相对两侧分别开设有第一轴孔，所述第一轴孔中 可转动地插设有第一轴，所述接液装置的相对两侧分别开设有第二轴孔，所述第二轴孔中 可转动地插设有第二轴，所述第二行走机构的相对两侧的第一轴分别通过连接杆连接于所 述接液装置的相对两侧的第二轴。 进一步的，所述水幕孔道的进水端连通于所述水射流孔道的进水端。 进一步的，所述第一行走机构包括： 第一箱体，所述导向杆可活动地贯穿于所述第一箱体； 多个第一驱动电机，所述第一驱动电机安装于所述第一箱体内，多根所述第一驱 动电机分别设置于所述导向杆的相对两侧；以及 4 CN 111576905 A 说　明　书 2/6 页 行走轮，同轴连接于所述第一驱动电机的输出端，多个所述第一驱动电机的行走 轮分别压抵于所述导向杆的相对两侧。 进一步的，所述第二行走机构包括： 第二箱体，所述支承横杆可活动地贯穿于所述第二箱体； 用于沿所述支承横杆的轴向行走的主动轮，压抵于所述支撑横杆，所述第二箱体 内设有用于驱动所述主动轮的第二驱动电机； 从动轮，可转动地安装于所述第二箱体内且所述从动轮与所述主动轮的位置相对 地压抵于所述支撑横杆。 进一步的，所述第二行走机构还包括用于沿所述支承横杆的圆周方向行走的转向 轮，所述第二驱动电机可沿所述支承横杆的第一径向方向移动地安装于所述第二箱体内， 所述第二箱体内可沿所述第一径向方向移动地安装有支撑轴，所述从动轮可转动地安装于 所述支撑轴，所述转向轮可沿所述支承横杆的第二径向方向移动地安装于所述第二箱体 内。 进一步的，还包括控制器，所述第二箱体内可沿所述支承横杆的第二径向方向移 动地安装有第三驱动电机，所述转向轮同轴连接于所述第三驱动电机，所述控制器信号连 接于所述第一驱动电机、所述第二驱动电机及第三驱动电机。 本发明提供一种建筑装饰层剥离设备的建筑装饰层的剥离方法，包括以下步骤： 将二导向杆架设于待剥离的建筑装饰层的相对两侧且将水射流装置的水射流孔 道和水幕孔道的出水端对准于所述建筑装饰层； 启动水射流装置、第一行走机构和/或第二行走机构，使得所述水射流孔道的出水 端的水射流按一预设路径剥离所述建筑装饰层、所述水幕孔道的出水端的水射流形成一圈 水幕罩设于所述水射流孔道的水射流的外部以防止粉尘飘散。 本发明的有益效果在于，本发明的建筑装饰层剥离设备利用水流经过水射流孔道 高速喷射至建筑装饰层，利用高速水流剥离建筑装饰层，高速水射流一方面避免人工铲除 建筑装饰层，另一方面，与传统的干铲建筑装饰层产生大量粉尘相比，水射流可以湿润部分 粉尘，降低粉尘的产生量。利用第一行走机构，使得水射流装置可以沿导向杆的长度方向移 动，利用第二行走机构，使得水射流装置可以沿支撑横杆的长度方向移动，从而实现自动按 照预设路径铲除建筑装饰层，实现高效率的建筑装饰层铲除施工，节约了人力，加快了施工 进程。此外，水幕孔道相对于水射流孔道的轴线斜向喷射一圈水幕，进一步将产生的粉尘罩 在水幕中，进一步降低了粉尘的产生量，使得优化了施工现场环境。 附图说明 图1为本发明实施例的建筑装饰层剥离设备的结构示意图。 图2为本发明实施例的水射流装置的结构示意图。 图3为本发明实施例的水射流装置的剖视图。 图4为本发明实施例的水射流装置的侧视图。 图5为本发明实施例的接液装置的结构示意图。 图6为本发明实施例的接液装置的俯视图。 图7为本发明实施例的第一行走机构的剖视图。 5 CN 111576905 A 说　明　书 3/6 页 图8为本发明实施例的行走轮的结构示意图。 图9为本发明实施例的建筑装饰层剥离设备的使用状态示意图。
