技术摘要：
本申请实施例公开了一种数据信息的展示方法和装置。所述方法包括：获取具有父子关系信息的数据，得到至少两组数据，其中每组数据包括一个属于父级的数据和至少两个属于子级的数据；在预先设置的同心圆中为每组数据分配一个扇形区域；在每个扇形区域中，将每组数据中属  全部
背景技术：
拓扑图是一种不考虑物体的大小、形状等物理属性，而仅使用点或者线描述多个 物体实际位置与关系的抽象表示方法。拓扑图不关心事物的细节，也不在乎相互的比例关 系，而只是以图的形式表示一定范围内多个物体之间的相互关系。 在各领域中，拓扑图常用于显示节点间的关系，如在社交网络中有社交网络拓扑 图，在消费领域中有消费关系拓扑图，在网络管理中有网络结构拓扑图。清晰美观的拓扑图 对用户掌握资源关系非常重要。 在数据库中，数据关系的信息量较大，通过表格等方式无法直观展示，如何利用关 系拓扑图进行展示是亟待解决的问题。
技术实现要素：

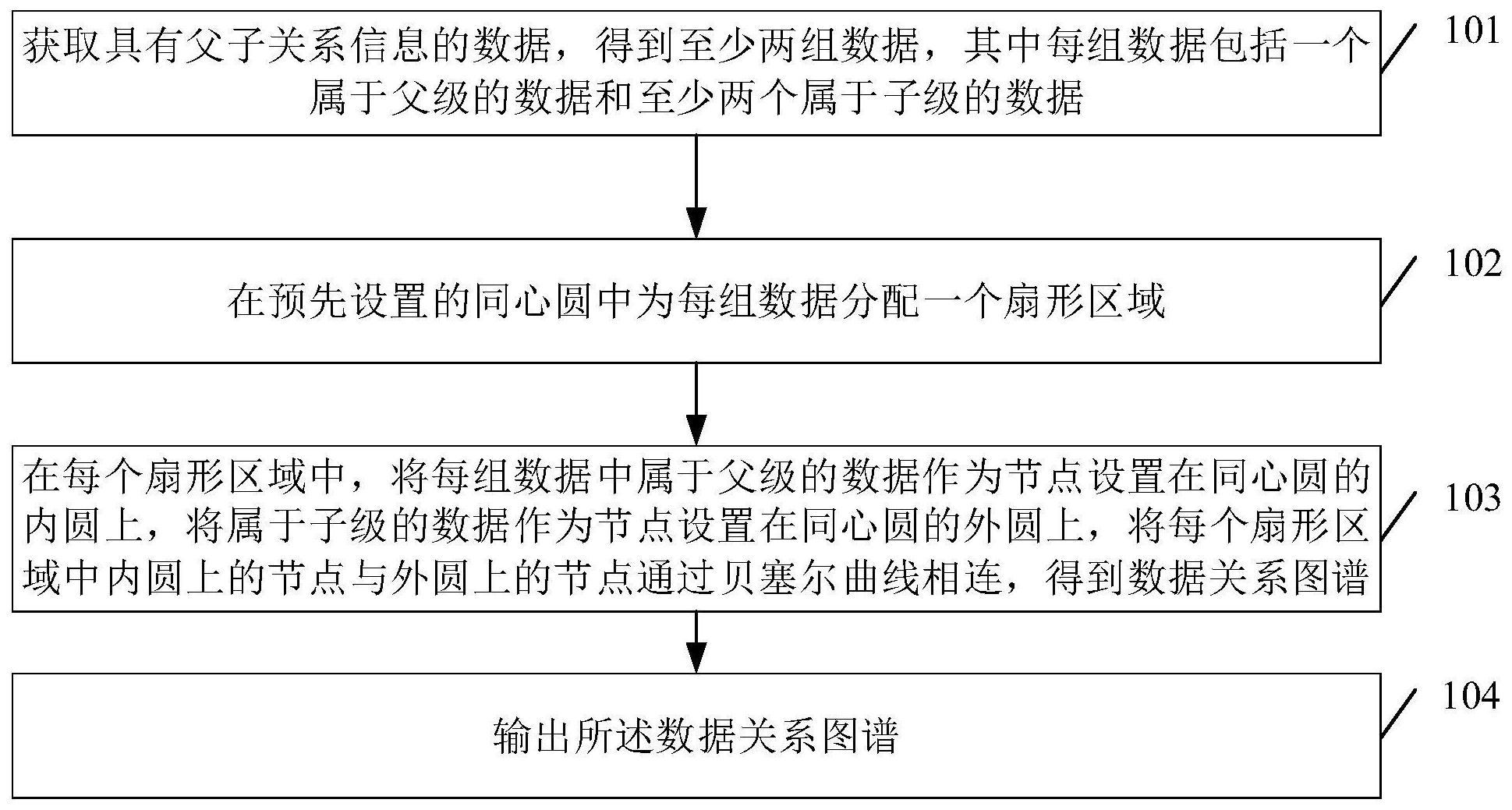

为了解决上述任一技术问题，本申请实施例提供了一种数据信息的展示方法和装 置。 为了达到本申请实施例目的，本申请实施例提供了一种数据信息的展示方法，包 括： 获取具有父子关系信息的数据，得到至少两组数据，其中每组数据包括一个属于 父级的数据和至少两个属于子级的数据； 在预先设置的同心圆中为每组数据分配一个扇形区域； 在每个扇形区域中，将每组数据中属于父级的数据作为节点设置在同心圆的内圆 上，将属于子级的数据作为节点设置在同心圆的外圆上，将每个扇形区域中内圆上的节点 与外圆上的节点通过贝塞尔曲线相连，得到数据关系图谱； 输出所述数据关系图谱。 一种数据信息的展示装置，包括： 第一获取模块，设置为获取具有父子关系信息的数据，得到至少两组数据，其中每 组数据包括一个属于父级的数据和至少两个属于子级的数据； 分配模块，被设置为在预先设置的同心圆中为每组数据分配一个扇形区域； 处理模块，设置为在每个扇形区域中，将每组数据中属于父级的数据作为节点设 置在同心圆的内圆上，将属于子级的数据作为节点设置在同心圆的外圆上，将每个扇形区 域中内圆上的节点与外圆上的节点通过贝塞尔曲线相连，得到数据关系图谱； 第一输出模块，被设置为输出所述数据关系图谱。 一种存储介质，所述存储介质中存储有计算机程序，所述计算机程序被设置为运 行时执行上文所述的方法。 一种电子装置，包括存储器和处理器，所述存储器中存储有计算机程序，所述处理 4 CN 111581464 A 说　明　书 2/6 页 器被设置为运行所述计算机程序以执行上文所述的方法。 上述技术方案中的一个技术方案具有如下优点或有益效果： 获取具有父子关系信息的数据，得到至少两组数据，在预先设置的同心圆中为每 组数据分配一个扇形区域，在每个扇形区域中，将每组数据中属于父级的数据作为节点设 置在同心圆的内圆上，将属于子级的数据作为节点设置在同心圆的外圆上，得到数据关系 图谱，输出所述数据关系图谱，实现利用同心圆分别显示父节点和子节点，并结合贝塞尔曲 线确定节点关系，实现对数据关系的显示，实现对数据量数据的直观简单展示。 本申请实施例的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明 书中变得显而易见，或者通过实施本申请实施例而了解。本申请实施例的目的和其他优点 可通过在说明书、权利要求书以及附图中所特别指出的结构来实现和获得。 附图说明 附图用来提供对本申请实施例技术方案的进一步理解，并且构成说明书的一部 分，与本申请实施例的实施例一起用于解释本申请实施例的技术方案，并不构成对本申请 实施例技术方案的限制。 图1为本申请实施例提供的数据信息的展示方法的流程图； 图2为本申请实施例提供的数据关系图谱的示意图； 图3为本申请实施例提供的数据信息的展示装置的结构图。
