技术摘要：
本发明涉及数据处理技术领域，且公开了一种可改变切割长度且自动夹持的稳定型光缆切割装置，包括底座，利用底座进行支撑，所述底座的上方活动连接有第一转轴，利用第一转轴的旋转带动移动块同步移动，通过第一转轴、移动块和夹板的配合使用，使得在对光缆进行切割时进  全部
背景技术：
数据处理是对数据的采集、存储、检索、加工、变换和传输，根据处理设备的结构方 式、工作方式，以及数据的时间空间分布方式的不同，数据处理有不同的方式，不同的处理 方式要求不同的硬件和软件支持，数据处理离不开软件的支持，软件在进行使用的过程中 离不开互联网的应用。 互联网在应用的过程中，需要将网络进行转化，最终连接到各家各户进行使用，其 中光缆为局域网、专用网等的有线传输线路骨干，为光纤到户、宽带综合业务数字网提供传 输线路，其中在光缆铺设的过程中光缆切割机起到重要的作用，而传统的光缆切割机功能 较为简单，一方面，在进行切割时需要人工对光缆进行扶稳，而由于切割过程中会产生振 动，故会导致光缆切面不均匀，并且切割刀较为锋利，在手扶光缆时容易划伤手指，存在一 定的安全隐患，另一方面，由于切割机一般基于简单的往复运动进行切割操作，进行切割时 无法改变切割的长度，使用过程中局限性较高。 为了解决上述问题，发明者提出了一种可改变切割长度且自动夹持的稳定型光缆 切割装置，具有可切割不同长度且夹持保证切面整齐的优点，解决了传统的切割机功能较 为单一的问题，保证了使用该装置进行操作时更加的智能，且可改变切割的长度，切面更加 整齐，从而增加该装置的实用性。
技术实现要素：

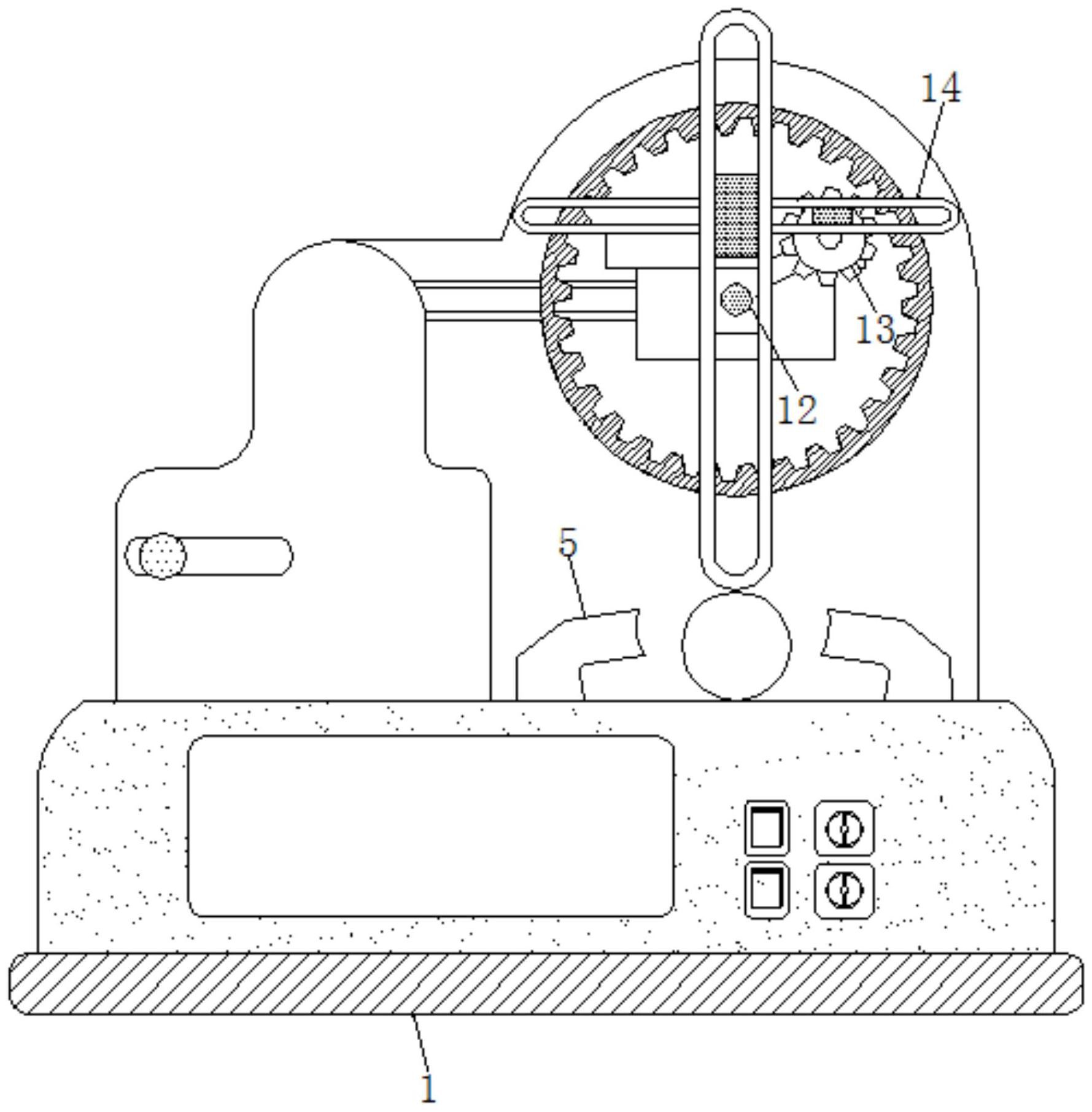

(一)技术方案 为实现上述可切割不同长度且夹持保证切面整齐的目的，本发明提供如下技术方 案：一种可改变切割长度且自动夹持的稳定型光缆切割装置，包括底座，利用底座进行支 撑，保持整个装置的稳定性，所述底座的上方活动连接有第一转轴，利用第一转轴的旋转带 动移动块同步进行移动，第一转轴的外侧活动连接有套杆，利用套杆的旋转带动第一转轴 同步进行旋转，套杆的右侧活动连接有移动块，利用移动块的移动带动夹板同步进行移动， 从而完成夹持，移动块的外侧活动连接有夹板，夹板设计为弧形，对光缆进行夹持，保证夹 持时的稳定性，套杆的上方活动连接有转轮，转轮的外侧活动连接有第二转轴，第二转轴的 上方活动连接有第三转轴，第三转轴的外侧活动连接有梯形套轴，梯形套轴的上方活动连 接有滚珠，滚珠的上方活动连接有转杆，转杆的右侧活动连接有旋转支杆，旋转支杆的外侧 活动连接有小齿轮，小齿轮的外侧活动连接有横杆。 优选的，所述夹板设计为弧形，夹板设置有两个，两个夹板的规格一致，且以横杆 的中心线为参照呈对称分布。 优选的，所述第一转轴的外侧设置有螺纹，该螺纹的尺寸与移动块内部设置的螺 3 CN 111552031 A 说　明　书 2/4 页 纹尺寸相互适配。 优选的，所述转轮的表面设置有固定条，套杆的表面设置有交叉状斜槽，且该固定 条的尺寸与斜槽的尺寸相互适配。 优选的，所述转杆的下方设置有圆盘，该圆盘与滚珠相互接触，该梯形套轴设计为 梯形状，且梯形套轴的尺寸与滚珠的尺寸相互适配。 优选的，所述小齿轮的表面设置有固定块，横杆的内部开设有滑槽，该滑槽的尺寸 与固定块的尺寸相互适配，且横杆的下方活动连接有切割刀。 优选的，所述转杆的上方设置有锥形齿轮，该锥形齿轮的背面设置有转盘，且该转 盘与旋转支杆之间通过皮带活动连接，第三转轴与第二转轴的外侧均设置有锥形齿轮，且 两个锥形齿轮相互啮合。 (二)有益效果 与现有技术相比，本发明提供了一种可改变切割长度且自动夹持的稳定型光缆切 割装置，具备以下有益效果： 1、该可改变切割长度且自动夹持的稳定型光缆切割装置，通过第一转轴、移动块 和夹板的配合使用，使得在对光缆进行切割时进行夹持，从而保证切割时的稳定性，避免切 割过程中光缆出现晃动，保证切口的整齐性。 2、该可改变切割长度且自动夹持的稳定型光缆切割装置，通过梯形套轴、滚珠、转 杆、旋转支杆、小齿轮和横杆的配合使用，可以对光缆自动进行切割，且可以改变电缆的切 割长度，从而增加该装置功能的多样性。 3、该可改变切割长度且自动夹持的稳定型光缆切割装置，通过转轮、第二转轴和 套杆的配合使用，将光缆切割和夹持两个步骤进行联动，从而增加该装置的联动性，使得操 作更加简单。 附图说明 图1为本发明连接结构示意图； 图2为本发明连接结构剖视图； 图3为本发明图2中各结构运动轨迹图； 图4为本发明图3中A处结构放大图。 图中：1、底座；2、第一转轴；3、套杆；4、移动块；5、夹板；6、转轮；7、第二转轴；8、第 三转轴；9、梯形套轴；10、滚珠；11、转杆；12、旋转支杆；13、小齿轮；14、横杆。
