技术摘要：
本发明涉及一种保护变形缝处橡胶止水带的模板支设施工方法，包括如下步骤：预制模板、模板钻孔、垫层钻孔、塑料薄膜安装，在与混凝土相接触的模板表面，采用双面胶粘贴一层塑料薄膜；模板及止水带的安装：先安装下部模板，接着安装止水带，然后安装上部模板，最后安装  全部
背景技术：
随着建筑工程、市政建设的不断发展，许多地下建筑物、构筑物的尺寸越来越大， 建、构筑物的长度越来越长，并且地下构筑物都具有必要的防水要求。因此需要设置具有防 水及满足变形功能的变形缝，并在变形缝位置安装橡胶止水带，传统的变形缝位置处的模 板安装，在混凝土浇筑及振捣过程中止水带容易偏位或漏浆，未浇筑混凝土一侧的橡胶止 水带，在安装及加固模板等施工规程中容易造成损坏，修复比较困难，降低了防水效果。
技术实现要素：

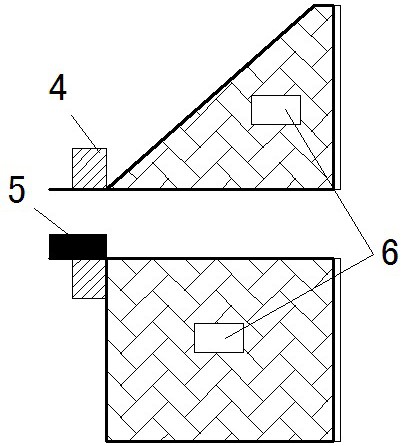

针对上述现有技术中的不足，本发明提供一种提高现浇混凝土结构变形缝部位混 凝土浇筑质量，有效提高止水带止水效果的保护变形缝处橡胶止水带的模板支设施工方 法。 本发明所采取的技术方案是： 一种保护变形缝处橡胶止水带的模板支设施工方法，包括如下步骤： A、预制模板：根据变形缝位置的细部尺寸，加工成满足要求的工具式模板； B、模板钻孔：根据预埋在底板内的连接件位置，在加工好的工具式模板的相应位置进 行钻孔；此外在上下两个模板相连接的位置进行钻孔，便于对上下两个模板进行连接； C、垫层钻孔：根据下部模板及支撑方木的尺寸，在混凝土垫层上钻孔，用插销固定模板 支撑方木； D、塑料薄膜安装：在与混凝土相接触的模板表面，采用双面胶粘贴一层塑料薄膜；其作 用是便于断面部位混凝土的养护及模板的拆除。 E、模板及止水带的安装：先安装下部模板，接着安装止水带，然后安装上部模板， 最后安装各种节点的连接； F、混凝土浇筑：按照混凝土施工质量控制要点进行混凝土的浇筑及振捣工作； G、模板拆除：首先拆除下部模板与混凝土垫层及上部模板与混凝土浇筑模板之间的连 接件，然后依次拆除上部模板和下部模板。 采用木方及木模板加工成满足要求的工具式模板。 下部模板与上部模板之间设置有缝隙，止水带设置在缝隙内。 所述上部模板侧面通过固定模板卡扣和模板固定卡与预埋连接件相连接。 下部模板通过T形插销与混凝土垫层相连接；上部模板通过T形插销与下部模板相 连接。 上部模板横截面呈三角形，三角形上部模板的斜面设置有用于安装固定模板卡扣 的安装孔。 3 CN 111608206 A 说　明　书 2/3 页 本发明相对现有技术的有益效果： 本发明保护变形缝处橡胶止水带的模板支设施工方法，有效保护橡胶止水带，防止在 混凝土浇筑或振捣过程中漏浆，提高现浇混凝土结构变形缝部位混凝土浇筑质量，有效提 高止水带止水效果，提高施工质量，降低施工成本。 本发明保护变形缝处橡胶止水带的模板支设施工方法，避免了止水带在施工过程 中移位及损坏，通过与混凝土相接触的模板面增加塑料薄膜，实现了混凝土的养护及拆除 时不会损坏模板，此外工具式模板可实现一次制作多次周转使用，减少了材料的浪费，达到 了降低成本的目的。 附图说明 图1是保护变形缝处橡胶止水带的模板支设施工方法的工具式模板剖面结构示意 图； 图2是保护变形缝处橡胶止水带的模板支设施工方法的工具式模板端部结构示意图； 图3是保护变形缝处橡胶止水带的模板支设施工方法的工具式模板安装结构示意图。 附图中主要部件符号说明： 图中： 1、上部模板        2、下部模板 3、塑料薄膜        4、方木 5、模板条          6、方形孔 7、T形插销         8、混凝土垫层 9、止水带          10、固定模板卡扣 11、模板定位卡     12、预埋连接件 13、混凝土浇筑模板。
