技术摘要：
本发明公开了一种组装方便且散热效果好背光模组，包括组装框，所述组装框内部由下到上依次设有半导体制冷片、导光组件、扩散片、增光组件、扩散片和挡光片，所述半导体制冷片、导光组件、扩散片、增光组件、扩散片和挡光片均插接在组装框内侧，所述导光组件一侧内部设  全部
背景技术：
背光模组为液晶显示器面板的关键零组件之一，功能在于供应充足的亮度与分布 均匀的光源，使其能正常显示影像，背光模组主要光源、导光板、反射片、组装框、扩散片和 增光片等结构灯构成，但是现有的背光模组存在以下问题：现有的背光模组组装不方便，且 在后期出现故障时也不方便进行拆卸，影响对背光模组的维修，同时现有的背光模组散热 效果太差，影响背光模组的使用。
技术实现要素：

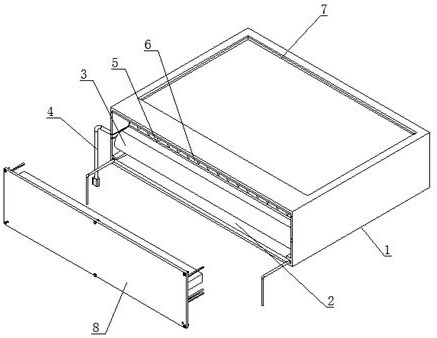

本发明的目的在于提供一种组装方便且散热效果好背光模组，旨在改善的问题。 本发明是这样实现的： 一种组装方便且散热效果好背光模组，包括组装框，组装框内部由下到上依次设有半 导体制冷片、导光组件、扩散片、增光组件、扩散片和挡光片，半导体制冷片、导光组件、扩散 片、增光组件、扩散片和挡光片均插接在组装框内侧，导光组件一侧内部设有灯管，灯管和 组装框螺纹连接在一起，组装框底端设有陶瓷散热板，陶瓷散热板和组装框通过螺栓练连 接在一起，组装框前端安装有盖板，盖板和组装框通过螺栓练级在一起；组装框便于整个背 光模组的组装和使用，便于后期对背光模组进行拆卸维修，半导体制冷片便于对背光模组 产生的热量进行吸附，从而方便快速的对背光模组散热，导光组件、扩散片、增光组件、扩散 片和挡光片构成了背光足够的主要结构，便于背光组件的正常使用，半导体制冷片、导光组 件、扩散片、增光组件、扩散片和挡光片和组装框插接在一起的目的是方便各个部件进行拆 卸，便于各个部件的使用，灯管便于为背光模组提供光源，便于背光模组的使用，灯管和组 装框螺纹连接是便于灯管的安装和拆卸，便于灯管的更换和使用，陶瓷散热板便于配合半 导体制冷片对背光模组进行扇热，从而方便快速有效的对背光模组进行散热，盖板便于对 背光模组进行封口，从而方便背光模组内部的各个部件足够的稳定，便于背光模组的使用。 进一步的，组装框上表面设有出光口，且组装框底端设有散热口，组装框内部两侧 对齐导光组件和扩散片的位置均设有卡槽；出光口便于经过均匀分布的灯光从背光模组内 部透出，散热口便于对背光模组产生的热量进行散出，从而避免背光模组由于过热而损坏， 卡槽便于导光组件和扩散片能够稳定在组装框内部，进而方便整个背光模组的组装稳定。 进一步的，组装框前端开口，组装框一侧对齐灯管的位置设有连接口，组装框内侧 两侧靠近底部的位置设有限位板，组装框底面沿散热口两侧设有连接槽；组装框前端开口 是便于各个组件插接在组装框内部，便于整个背光模组的组装，连接口便于安装灯管，便于 灯管的安装和拆卸，便于灯管的使用，限位板便于对半导体制冷片进行限位，便于半导体制 冷片能够稳定在组装框内侧，连接槽便于安装陶瓷扇热板，便于陶瓷扇热板的安装和拆卸， 便于陶瓷散热板的使用。 3 CN 111580306 A 说　明　书 2/5 页 进一步的，半导体制冷片与组装框内侧尺寸相匹配，且半导体制冷片吸热片朝向 导光组件，半导体制冷片前端两侧对称设有制冷片导线；这种结构便于半导体制冷片的安 装和使用，便于半导体制冷片的稳定，同时制冷片导线便于对半导体制冷片进行通电，从而 方便半导体制冷片的正常的使用。 进一步的，导光组件底面设有反射片，且导光组件一侧设有反射膜，反射膜呈弧 形，灯管插入反射膜内侧，导光组件两侧对称卡边；反射片便于对光进行反射，从而方便光 源进行集散，便于光源的均匀的散出，反射膜便于将灯管散出的光源能够进入导光组件，便 于光源通过导光组件进入扩散膜，卡边便于导光组件和组装框得卡槽内部，便于导光组件 稳定的安装在组装框内部。 进一步的，灯管靠近连接口的一端设有连接圈，且连接圈朝向外部的一面设有限 位圈，灯管朝向外部的一面设有光源导线，且光源导线未与灯管连接的一端设有插头；连接 圈便于灯管和组装框连接在一起，便于灯管的安装和使用，限位圈便于对灯管进行限位，进 而方便灯管的稳定安装，光源导线便于对灯管进行通电，从而方便灯管的正常使用，插头便 于灯管和其他部件配合使用，便于灯管的正常使用。 进一步的，扩散片两侧对齐卡槽的位置设有卡边，卡边和卡槽相匹配，扩散片贴合 在增光组件；卡边便于扩散片的安装和使用，便于扩散片的稳定，扩散片贴合增光组件，便 于扩散片能够稳定的配合增光组件使用。 进一步的，增光组件包括上增光膜片和下增光膜片，且上增光膜片和下增光膜片 上表面设有棱镜面，上增光膜片和下增光膜片的棱镜面相互垂直设置，增光组件两侧设有 挡板；上增光膜片和下增光膜片便于根据使用需求对对光源进行均匀的分散，便于对光源 进行显示，挡板便于上增光膜片和下增光膜片两侧进行挡光，便于增光组件的使用。 进一步的，挡光片中部设有和出光口相匹配的透光口，盖板对齐卡槽的位置设有 压边，且盖板对对齐增光组件的位置设有压板，盖板对齐制冷片导线的位置设有线孔；透光 口便于背光模组透光，压边便于对导光组件合扩散膜进行压紧，便于扩散膜的使用，压板便 于压紧增光组件，便于增光组件的稳定，线孔便于半导体制冷片的导线能够探出背光模组。 进一步的，陶瓷散热板两侧对齐连接槽的位置设有连接边，且陶瓷散热板表面也 均匀的设有若干散热孔；连接边便于陶瓷散热板的安装和拆卸，便于陶瓷散热板的使用，散 热孔便于陶瓷散热板快速的散热，进而方便有效的对背光模组进行散热。 使用时将半导体制冷片、导光组件、扩散片、增光组件、扩散片和挡光片依次插接 在组装框内侧对应的位置，然后将半导体制冷片的制冷导线从盖板的线孔出穿过，之后将 盖板对齐组装框，使得压边插入卡槽内部对对应的扩散片和导光组件进行压紧，然后利用 螺栓将盖板固定在组装框前端，之后将陶瓷散热板安装在组装框底面，并通过螺栓将陶瓷 散热板固定在组装框底部即可，最后将灯管从连接口插入反射膜内侧并拧紧灯管即可使得 背光模组配合其他部件使用。 与现有技术相比，本发明的有益效果是：本发明通过对背光模组的结构进行改良 和优化，使得背光模组便于组装，能够有效的提高背光模组的组装效率，同时在背光模组出 现故障时也方便对背光模组进行拆卸维护，便于背光模组后期的维修和保养，且这种结构 的背光模组散热效果好，能够快速有效的对背光模组进行散热。 4 CN 111580306 A 说　明　书 3/5 页 附图说明 为了更清楚地说明本发明实施方式的技术方案，下面将对实施方式中所需要使用 的附图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作 是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根 据这些附图获得其他相关的附图。 图1是本发明背光模组在第一视角下的结构示意图； 图2是本发明背光模组在第二视角下的结构示意图； 图3是本发明组装框的结构示意图； 图4是本发明半导体制冷片的结构示意图； 图5是本发明导光组件的结构示意图； 图6是本发明灯管的结构示意图； 图7是本发明扩散片的结构示意图； 图8是本发明增光膜片的结构示意图； 图9是本发明挡光片的结构示意图； 图10是本发明陶瓷散热板的结构示意图； 图11是本发明盖板的结构示意图； 图中：1-组装框；11-出光口；12-卡槽；13-连接口；14-限位板；15-散热口；16-连接槽； 2-半导体制冷片；21-制冷片导线；3-导光组件；31-反射片；32-反射膜；33-卡边；4-灯管； 41-连接圈；42-限位圈；43-光源导线；44-插头；5-扩散片；6-增光组件；61-上增光膜片；62- 下增光膜片；63-挡板；7-挡光片；71-透光口；8-盖板；81-压板；82-压边；83-线孔；9-陶瓷散 热板；91-连接边；92-散热孔。
