技术摘要：
本发明涉及一种交易验证方法，其主要目的为确保交易安全所订制的流程，由用户在一交易平台发起一消费行为，所述交易平台通过网络向一验证盒发出一消费确认，再从所述验证盒依设定方式通知所述使用者，接着所述用户回复一确认信息至所述验证盒，跟着所述验证盒确认无误  全部
背景技术：
网络交易及移动支付在当前社会相当受到欢迎，其带来便利及方便，可足不出户 购买在地球表几乎任何东西，只需动动手指就可购买所需物质。 相对以上好处，各类针对网络交易的恶意攻击，如同细菌滋生般成长，在开启网络 交易的年代，同时也像开启潘多拉宝盒一样，在假造网站、恶意重新导向、伪造安全签章及 恶意软件植入等种种因素下，特别需要避免与预防各式状况。 关于交易安全的文献，多个专利如下： US  14/806,219揭示一种用于完成采购交易以从因特网商家采购项目的行动结账 系统及方法。用户可经由购物应用程序或浏览器来浏览及选择从商家采购的项目。在交易 的处理期间，开启被安装在移动通信装置上的结账应用程序。该结账应用程序接收通过结 账服务器所产生的用于识别该采购交易的结账代符(token)。该结账应用程序使用此代符 且与该结账服务器通信而造成该结账服务器完成该采购交易，其中，支付数据利用密码而 被安全地传送。 CN  201210530382.X揭示一种网络交易平台账号控制方法，包括：为用户账号提供 分层控制功能，将提供给该用户账号的功能分成至少两层，每层包括一种或多种功能，且每 层对应一安全校验；为该用户账号开启该分层控制功能或进行授权；在该用户账号后续登 录时，接收到该用户账号的开启层的请求后，如果该用户账号通过其所请求开启的层对应 的安全校验，则为该用户账号开启其所请求开启的层的各功能；且维持已开启的层的开启 状态直至将该用户账号从系统退出或者为该用户账号关闭已开启的层。本发明还提供一种 网络交易平台账号控制装置和服务器。 TW  I541739揭示一种在线交易支付系统及支付流程，由一具有影像扫描模块的移 动装置或计算机让消费者能够登入网络平台的网页，并在选择购物商品之后，能够使用一 具有条形码、文字及数字的支付工具来进行付款，而确定要使用该支付工具进行付款时，消 费者能够经由影像扫描模块来扫描该支付工具的条形码，并传送至该网络平台中，而该网 络平台则会进行辨识与确认该支付工具的正确性与可行性之后，再在支付工具上进行购物 商品金额的扣款，以完成最终付款的程序；因此使用具有条形码的支付工具来进行付款，除 了消费者不需要提供私人数据之外，也不需要至门市进行付款，如此将能够增加消费者付 款的便利性与安全性。 然则，在交易过程中交易讯息的保全与交易平台的泄密仍然尚未十全十美，本发 明的目的在于提供一种交易验证方法，来改进以上陈述的相关问题。 3 CN 111582966 A 说　明　书 2/5 页
技术实现要素：

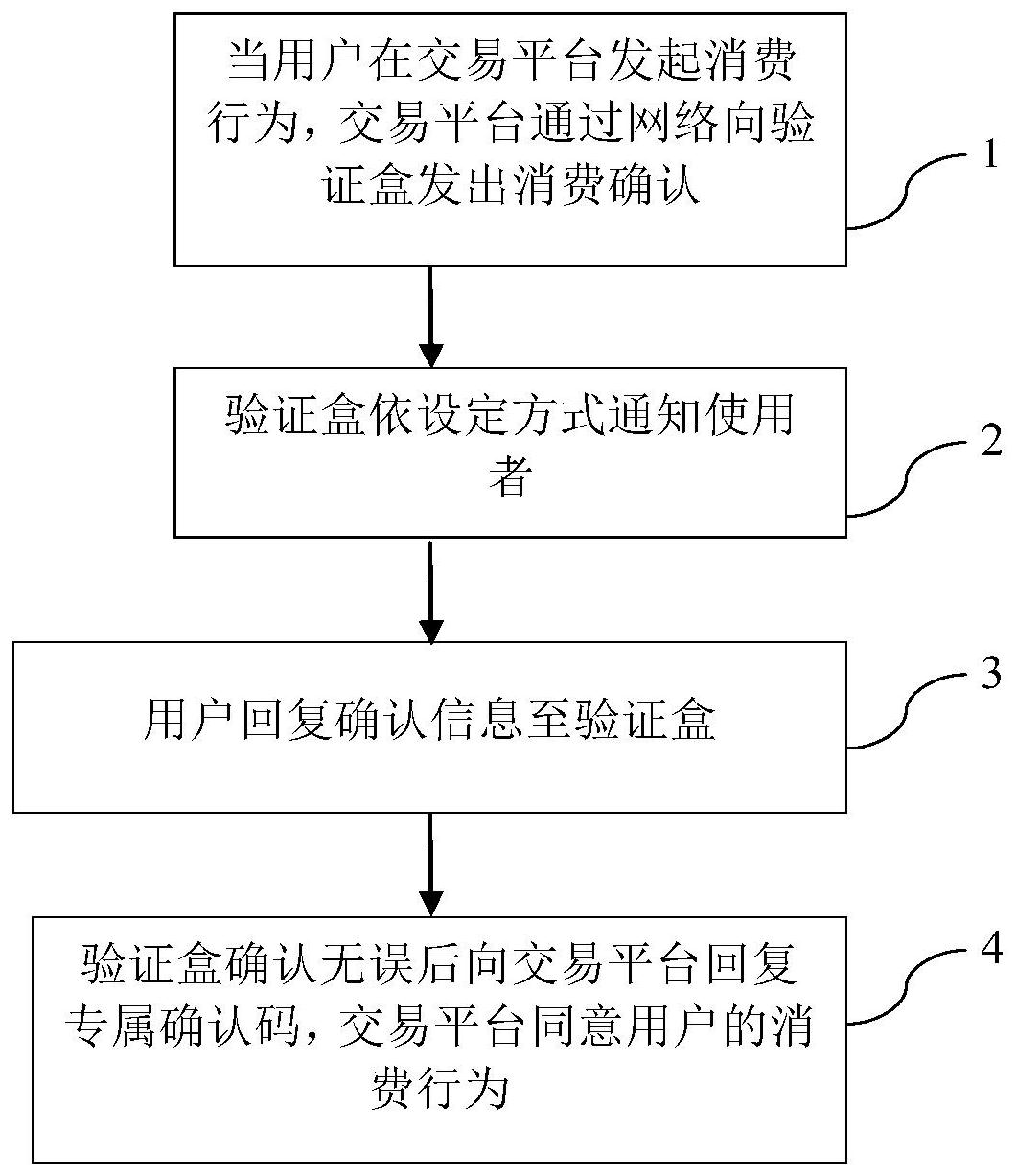

针对上述问题，本发明的主要目的在于提供一种交易验证方法，其以一验证盒来 做保全金流信息安全。 因此，本发明的主要目的在于提供一种交易验证方法，凭借验证盒与用户确认，来 确保交易合法性。 本发明的再一目的在于提供一种交易验证方法，通过验证盒来实行金流交易，保 证交易平台未具备被盗取的可能。 本发明的再一目的在于提供一种交易验证方法，应用验证盒储存交易所需信息， 避免交易过程繁琐及安全问题。 本发明的再一目的在于提供一种交易验证方法，经由验证盒提供交易所需暂时性 金流信息，可不需保留相关信息于交易平台。 为达到上述目的，本发明所提供的一种交易验证方法，其特征在于包含：步骤一： 当一用户在一交易平台发起一消费行为，所述交易平台通过网络向一验证盒发出一消费确 认；步骤二：所述验证盒依设定方式通知所述使用者；步骤三：所述用户回复一确认信息至 所述验证盒；步骤四：所述验证盒确认无误后向所述交易平台回复一专属确认码，所述交易 平台同意所述用户的所述消费行为。 上述本发明的技术方案中，所述步骤二所述的设定方式为一简讯通知或一应用程 序通知。 所述步骤三所述的所述确认信息为一简讯回复或一应用程序确认。 所述步骤一之前，由所述用户在所述交易平台设定与所述验证盒连动性。 所述专属确认码包含信用卡信息。 在步骤三之后，所述验证盒确认无误后向一第三方平台提出所述消费行为的支 付。 在步骤四的同时，所述第三方平台通知所述交易平台，所述消费行为已支付完成。 在步骤四之后，所述交易平台确认无误后向一第三方平台提出所述消费行为的支 付。 采用上述技术方案，本发明相较于习知技术具有的功效在于：(1)利用验证盒与用 户确认，来确保交易合法性；(2)经由验证盒来实行金流交易，保证交易平台未具备被盗取 的可能；(3)以验证盒储存交易所需信息，避免交易过程繁琐并使安全性提升。 附图说明 图1a是本发明第一实施型态的第一流程图； 图1b是本发明第一实施型态的第二流程图； 图2是本发明第二实施型态的流程图； 图3a是本发明第三实施型态的第一流程图； 图3b是本发明第三实施型态的第二流程图； 图4是本发明第四实施型态的流程图； 图5a是本发明最佳实施型态的第一示意图； 图5b是本发明最佳实施型态的第二示意图； 4 CN 111582966 A 说　明　书 3/5 页 图5c是本发明最佳实施型态的第三示意图； 图5d是本发明最佳实施型态的第四示意图； 图5e是本发明最佳实施型态的第五示意图； 图5f是本发明最佳实施型态的第六示意图； 图5g是本发明最佳实施型态的第七示意图。
