技术摘要：
本发明属于电机技术领域，尤其涉及一种包胶介子、电枢结构及电机，包胶介子包括金属介子和绝缘件，金属介子包括套接环和围设于套接环外周的阻挡环，套接环用于套设于电枢轴上以阻挡油朝向换向器渗透，绝缘件包裹于阻挡环的外表面并用于阻挡换向器的铜巴与金属介子电接  全部
背景技术：
在永磁直流有刷电机中，需要在电枢轴30A上换向器40A的端部增加一个防油介 子，用来阻止可能出现的轴承油渗进换向器40A的铜巴41A间的沟槽的情况，当油渗进换向 器40A的沟槽后会导致碳粉附着在油表面，这样减少相邻两个铜巴41A之间的爬电距离(是 指沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路 径)，最终会引起电机的电枢轴30A短路并烧毁电机。 如图4所示，现有的防油介子一般由金属防油介子60和绝缘介子70组成，金属防油 介子60套接在上电枢轴30A并与电枢轴30A过盈连接用于挡油，绝缘介子70套接在上电枢轴 30A并位于换向器40A与金属防油介子60之间以用于防止金属防油介子60与换向器40A的铜 巴41A电接触。但是，在有导电物质附着在绝缘介子70表面之后，还是容易造成电机漏电失 效，即使未造成失效，电机的绝缘和耐高压能力也会变差。
技术实现要素：

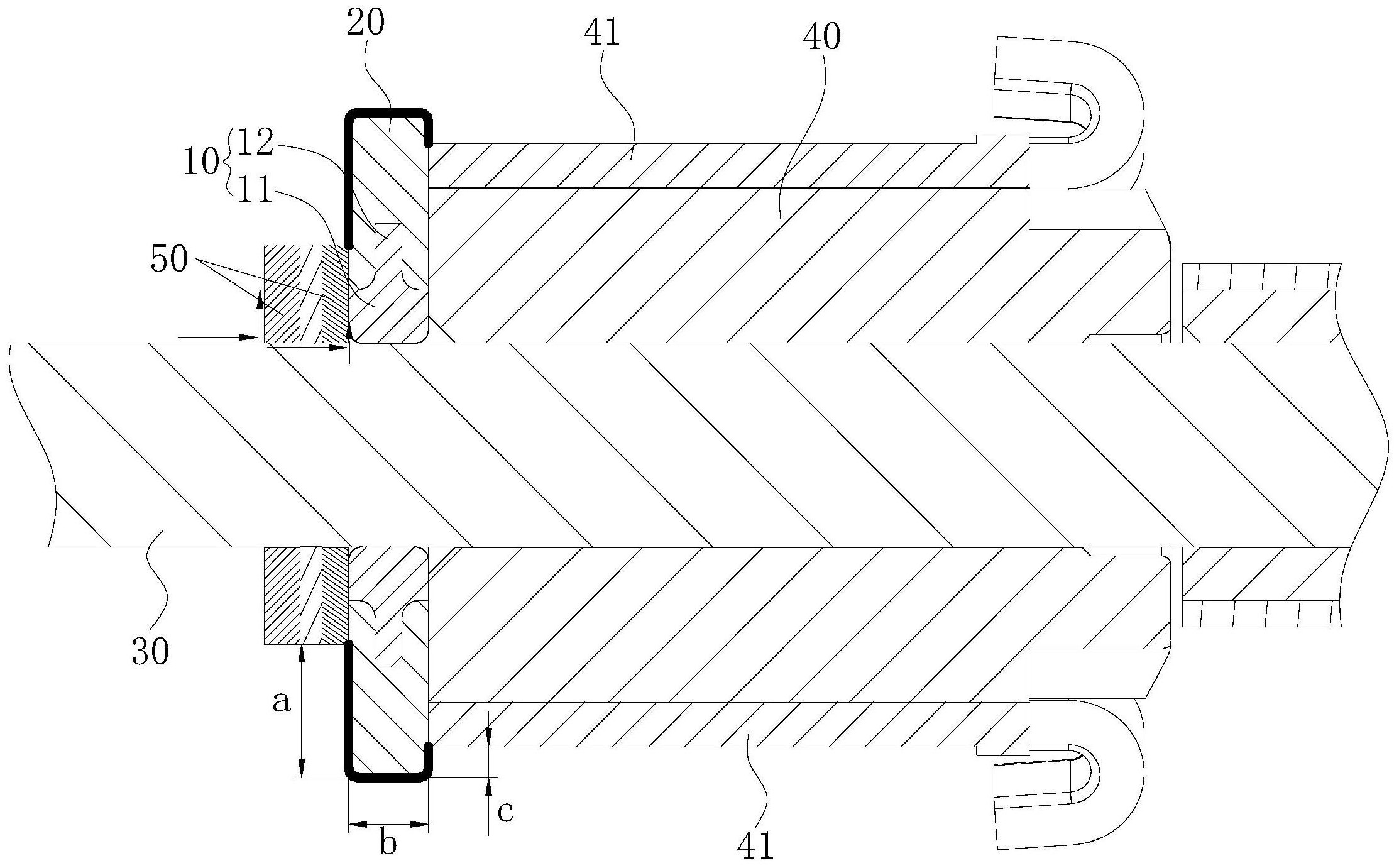

本发明的目的在于提供一种包胶介子、电枢结构及电机，旨在解决现有技术中的 换向器的铜巴到金属介子之间的爬电距离偏小，容易导致电机漏电的技术问题。 为实现上述目的，本发明采用的技术方案是：一种包胶介子，包括金属介子和绝缘 件，所述金属介子包括套接环和围设于所述套接环外周的阻挡环，所述套接环用于套设于 电枢轴上以阻挡油朝向换向器渗透，所述绝缘件包裹于所述阻挡环的外表面并用于阻挡所 述换向器的铜巴与所述金属介子电接触。 可选地，所述绝缘件由塑胶材料注塑于所述阻挡环的外表面成型。 可选地，所述绝缘件由液晶聚合物、聚酰胺、聚对苯二甲酸丁二醇酯、聚对苯二甲 酸乙二酯、聚对苯二酰对苯二胺或聚苯硫醚注塑于所述阻挡环的外表面成型。 可选地，所述阻挡环具有位于远离所述套接环的端面和位于所述端面与所述套接 环之间的侧面，所述端面和/或所述侧面上设有至少一个缺口。 可选地，所述缺口由所述端面朝向所述套接环延伸。 可选地，所述缺口在所述金属介子的轴向上贯穿所述侧面。 可选地，所述缺口位于至少其中一个所述侧面上或贯穿于两所述侧面之间。 可选地，所述套接环的至少一端沿着所述套接环的中心轴方向凸出于所述阻挡环 的侧面设置。 可选地，所述绝缘件包括两个间隔设置的贴面结构和外环结构，两个所述贴面结 构的外周均与所述外环结构连接，两个所述贴面结构和所述外环结构共同围设形成用于安 装所述阻挡环的安装区，所述外环结构朝向其中一个所述贴面结构的侧方凸出设置。 可选地，所述绝缘件外表面上设有至少一个绕设于所述套接环外周的环形凹槽。 3 CN 111585402 A 说　明　书 2/6 页 本发明实施例提供的包胶介子的有益效果：与现有技术相比，本发明的包胶介子， 通过在阻挡环的外周直接包裹绝缘件，这样由换向器的铜巴与绝缘件的一侧抵接的位置开 始至位于绝缘件的另一侧之间形成爬电距离，其爬电距离为a b c，爬电距离大大增大，有 效地解决了因导电物质粘附带来的绝缘耐压能力下降的问题，使用效果好；并且，通过直接 在金属介子上设置绝缘件形成一个本发明实施例的包胶介子同时具有防油和绝缘的功能， 那么在电机装配时，只需安装一个本发明实施例的包胶介子即可，为电机的组装减少了一 道工序，有效地提升了装配效率。 本发明实施例提供的另一技术方案：一种电枢结构，包括电枢轴、换向器和上述的 包胶介子，所述换向器安装于所述电枢轴上，所述套接环套接于所述电枢轴上并与所述电 枢轴过盈连接，所述套接环位于所述换向器的端部，所述换向器的铜巴与所述绝缘件抵接。 本发明实施例的电枢结构，由于使用有上述的包胶介子，通过使得套接环与电枢 轴过盈连接，从而阻断轴承油朝向换向器渗透；然后由于换向器的铜巴位于绝缘件的一侧， 这样由换向器的铜巴与绝缘件的一侧抵接的位置开始至位于绝缘件的另一侧之间形成爬 电距离，其爬电距离为a b c，爬电距离大大增大，有效地解决了因导电物质粘附带来的绝 缘耐压能力下降的问题，使用效果好。 本发明实施例提供的又一技术方案：一种电机，包括上述的电枢结构。 本发明实施例的电机，由于使用有上述的电枢结构，在使用的过程中，可以有效地 防止电枢轴与铜巴形成电接触，以防止电机短路，使用安全。 附图说明 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例或现有技术描述 中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些 实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些 附图获得其他的附图。 图1为本发明实施例提供的电枢结构的结构示意图； 图2为图1的电枢结构的爆炸结构示意图； 图3为图1的局部剖视结构示意图； 图4为现有技术中电枢结构的局部剖视结构示意图； 图5为图2中金属介子的一个实施例结构示意图； 图6为图2中金属介子的另一个实施例结构示意图； 图7为图2中金属介子的另一个实施例结构示意图； 图8为图2中金属介子的另一个实施例结构示意图； 图9为本发明实施例提供的包胶介子的结构示意图； 图10为图9的剖面结构示意图； 图11为本发明实施例提供的包胶介子的结构示意图； 图12为图11的剖面结构示意图； 图13为本发明实施例提供的包胶介子的另一个实施例结构示意图； 图14为图13的剖面结构示意图； 图15为本发明实施例提供的包胶介子的另一个实施例结构示意图； 4 CN 111585402 A 说　明　书 3/6 页 图16为图15的剖面结构示意图。 其中，图中各附图标记： 10—金属介子；11—套接环；12—阻挡环；121—端面；122—侧面；123—缺口；20— 绝缘件；21—贴面结构；22—外环结构；211—环形凹槽；30—电枢轴；40—换向器；41—铜 巴；50—辅助金属介子；60—金属防油介子；70—绝缘介子。
