技术摘要：
本发明涉及一种滤料内设置清洗管的取水装置，该装置的内管（4）的管壁上钻有内孔（17），内管（4）外缠2层耐腐蚀的内管滤网（11），内管（4）外套装外管（3），外管（3）上钻有外孔（18），外管（3）内衬有2层外管滤网（12），在内管（4）和外管（3）之间的内管滤网（1  全部
背景技术：
目前，随着经济的快速发展和生活水平的迅速提高，工业、农业、商业、生活用水量 不断加大，水资源日趋紧缺。海水直用、海水淡化项目越来越多，以补充淡水的不足。在这些 项目中，由于取水口受到取水位置、海流流场、海底淤积、风浪等因素的影响，海水往往会变 得非常浑浊，海水中有大量的悬浮物，若这些原水不进行处理就进行使用，将会造成设备淤 堵，增加设备内压、缩短机械设备使用寿命、增加检修次数等不利因素。因此，对海水进行初 步物理过滤是非常必要的，这可以减轻后续处理的难度，减少设备故障率、提高保证率、节 约能源。因此有必要对海水进行前处理。常用的海水取水设施包括开敞式的从海洋中直接 取水的设施及地下取水设施。开敞式取水设施选择悬浮物较少的海岸直接设置取水口取 水；地下取水设施是在悬浮物较多的海岸线，包括取水井和取水廊道两大类，取水井包括垂 直井、斜井、辐射集水井、水平井；取水廊道系统一般建在水下3～5米，施工难度大，费用高， 需要设置专门的过滤结构，容易淤堵，过滤系统上容易滋生海洋生物与微生物。取水井系统 一般需要在有较厚的砂层或者透水岩层，需要较大型的特种钻井设备，在没有该条件的地 方难以实施。因此，发明一种简单实用、适应性强的在浑浊海水中取水的装置是非常必要 的，本设备就是根据这个需求而发明的。
技术实现要素：

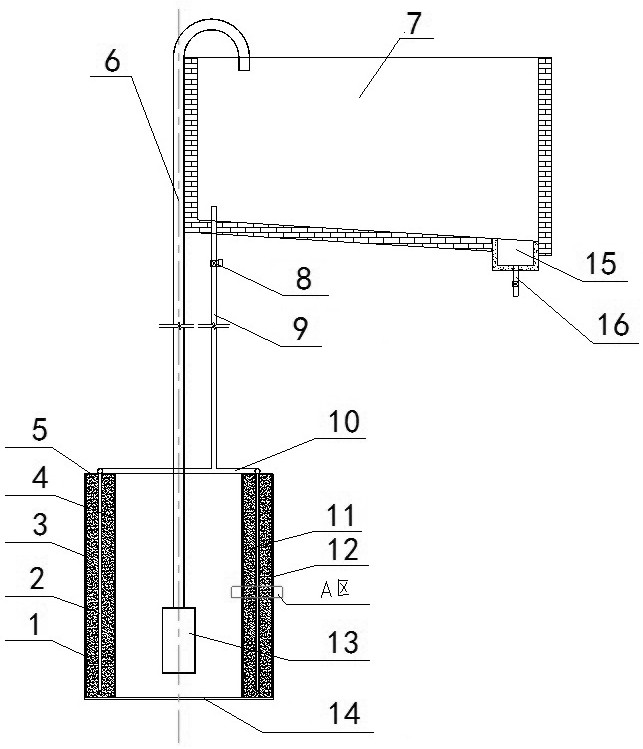

本发明之目的，是提供一种能够实现对浑浊海水进行初步物理过滤处理的装置， 可以将海水中的大于某一粒径以上的颗粒过滤去除，为后续处理工序提供相对清洁海水， 为后续设备提供良好的工作条件。实现该发明所采用的技术方案是这样的：一种滤料内设 置清洗管的取水装置，包括有滤料、外管、内管、封盖、上水管、高位水池、泵、集泥沟及排泥 管，其特征在于：该装置的内管的管壁上钻有内孔，内管外缠2层耐腐蚀的内管滤网，内管外 套装外管，外管上钻有外孔，外管内衬有2层外管滤网，在内管和外管之间的内管滤网和外 管滤网之间加入滤料，在内管和外管的两端加装封底盖和封顶盖将内管、外管及滤料固定， 封顶盖上设置环形总管，在外管和内管之间的滤料内设置多根喷射清洗管，喷射清洗管上 设有喷射孔，喷射清洗管连接在封顶盖上的环形总管上，环形总管连接下水管，下水管连接 高位水池，在下水管上设有电磁阀以控制水流，在内管中设有水泵，水泵连接上水管将水抽 入到高位水池中。所述的外管和内管均为抗海水腐蚀能力的工程塑料管或者抗腐蚀不锈钢 管，外管和内管的长度相等，外管的直径大于内管直径250～350mm。所述的内管滤网和外管 滤网使用耐腐蚀的聚四氟或者碳纤维材料，内管滤网为60目/平方英寸，外管滤网为30目/ 3 CN 111576551 A 说　明　书 2/3 页 平方英寸。所述内管的开孔率大于15%，孔的直径3～5mm，所述的外管的开孔率大于20%，孔 的直径4～6mm。所述的滤料采用中砂或者等粒径轻质陶瓷颗粒，以减轻重量。所述喷射清洗 管的根数为4～8根。所述高位水池底部倾斜设置，水中的细颗粒将沉淀到池底，并在重力作 用下滑向低端。通过集泥沟，通过排泥管排出去。 使用时，海水通过滤料及过滤网进入到内管中，过滤去掉直径大于滤料空隙的悬 浮物，主要是细土颗粒。水进入到内管中，通过水泵送至高位水池中。随着时间的增加，在吸 力的作用下小粒径的颗粒将留存在滤料及过滤网上，使得进水量减小。在这种情况下，打开 回水管上的电磁阀，水流在重力作用下进入到喷射清洗管中，通过其上的小孔喷出，由于外 管上的进水孔及滤网上的孔径大于内管上的进水孔及滤网上的孔径，喷出的水将进入到滤 料内的颗粒冲洗出去，从而恢复滤料进水过滤能力。 本发明简单实用、适应性强，能在浑浊海水中取水。 附图说明： 图1是本发明的结构示意图； 图2是图1A区的局部结构放大示意图。 图中，1、滤料；2、喷射清洗管；3、外管；4、内管；5、封顶盖；6、上水管；7、高位水池； 8、电磁阀；9、下水管；10、环形总管；11、内管滤网；12、外管滤网；13、泵；14、封底盖；15、集泥 沟；16、排泥管，17、内孔，18、外孔，19、喷射孔。
