技术摘要：
本发明涉及智能家电技术领域，且公开了一种基于棘轮定位原理的防水防触电智能安全插座，包括壳体，所述壳体的内部滑动连接有推杆，所述推杆的外部啮合连接有齿轮组，所述齿轮组的外部啮合连接有蜗杆，所述蜗杆的顶部固定连接有锥齿轮，所述锥齿轮的外部啮合连接有弹性  全部
背景技术：
智能家电就是将微处理器、传感器技术、网络通信技术引入家电设备后形成的家 电产品，具有自动感知住宅空间状态和家电自身状态、家电服务状态，能够自动控制及接收 住宅用户在住宅内或远程的控制指令；同时，智能家电作为智能家居的组成部分，能够与住 宅内其它家电和家居、设施互联组成系统，实现智能家居功能，插座又称电源插座、开关插 座，在现有的智能家电中起到主要电路连接作用，同时插座亦是属于智能家电的一部分。 然而现有的插座铜极片一般都裸露在外，从而导致小孩容易手指插入而发生触电 的风险，造成电力安全事故，且由于铜极片裸露在外，从而导致有液体散落到插座时，容易 从插孔进入插座的内部，使插座内部电路造成短路现象，导致电路故障，容易触发电力事 故，且容易引发火灾，同时在拔出插头过程中，由于现有的插座一般通过增加摩擦力增加铜 极片与插头的接触效果，所以导致现有的插头十分难以拔出，并且由于用力习惯，容易在拔 出的过程中弯曲手指，使手指与插头片接触，从而造成触电的危险，导致现有的插座具有一 定使用局限性。 为了解决上述问题，发明者提供了一种基于棘轮定位原理的防水防触电智能安全 插座，具备使用效果效果，有效防止小孩手指插入触电，从而保护小孩的安全，且有效防止 水流散落在进入插座内而导致电路短路，从而保证该装置的使用安全，达到防水的效果，且 拔取简单，操作力度小，有效防止在插头拔出过程中造成触电的风险，从而进一步提高证该 装置的使用安全性的优点。
技术实现要素：

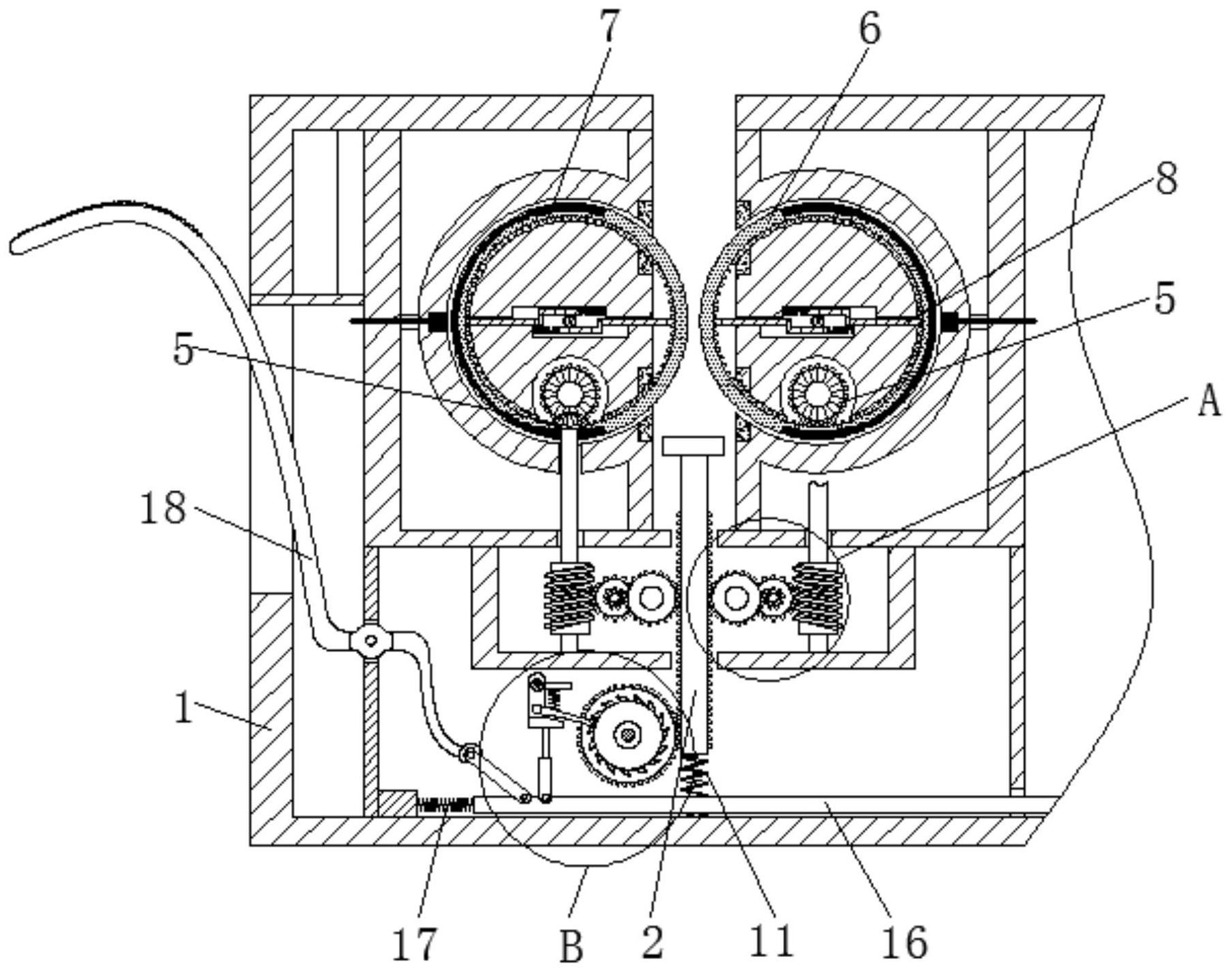

为实现上述目的，本发明提供如下技术方案：一种基于棘轮定位原理的防水防触 电智能安全插座，包括壳体、推杆、齿轮组、蜗杆、锥齿轮、弹性环、电极片、顶杆、连接齿轮、 顶出弹簧、支撑弹簧、限位轮、棘爪、限位弹簧、限位块、连接杆、复位弹簧、压杆。 上述各结构的位置及连接关系如下： 所述壳体的内部滑动连接有推杆，所述推杆的外部啮合连接有齿轮组，所述齿轮 组的外部啮合连接有蜗杆，所述蜗杆的顶部固定连接有锥齿轮，所述锥齿轮的外部啮合连 接有弹性环，所述弹性环的内部设置有电极片，所述电极片的内部活动连接有顶杆，所述顶 杆的外部啮合连接有连接齿轮，所述顶杆的外部固定连接有顶出弹簧，所述推杆的底部固 定连接有支撑弹簧，所述推杆的外部啮合连接有限位轮，所述限位轮的外部活动连接有棘 爪，所述棘爪的外部固定连接有限位弹簧，所述棘爪的外部活动连接有限位块，所述限位块 的外部活动连接有连接杆，所述连接杆的外部固定连接有复位弹簧，所述连接杆的外部铰 接有压杆。 3 CN 111600151 A 说　明　书 2/4 页 优选的，所述齿轮组设置有两组，齿轮组由不同直径的齿轮相互啮合组成，两组齿 轮组均活动连接在壳体的内部，两组齿轮组分别啮合连接在推杆的两侧。 优选的，所述锥齿轮的设置有两个，两个锥齿轮相互啮合连接，一个锥齿轮和蜗杆 固定连接，另一个锥齿轮的侧部设置有齿牙，另一个锥齿轮和弹性环啮合连接。 优选的，所述弹性环设置有两个，两个弹性环均活动连接在壳体的内部，弹性环和 壳体之间设置有密封装置，且壳体的内部设置有插头孔，弹性环与插头孔活动连接，且弹性 环的内部设置有平滑槽，顶杆和平滑槽活动连接。 优选的，所述电极片设置有两个，两个电极片分别固定连接在弹性环的外圈两侧， 且两个电极片之间电性连接，且壳体的内部设置有电接触块，电极片和电接触块活动连接。 优选的，所述顶杆和顶出弹簧均设置有两个，两个顶杆和顶出弹簧均活动连接在 弹性环的内部，两个顶杆分别啮合连接在连接齿轮的两侧，且两个顶杆分别和弹性环内部 的两侧活动连接。 优选的，所述限位轮由齿轮和棘轮固定连接组成，限位轮活动连接在壳体的内部， 限位轮的齿轮部分和推杆啮合连接，限位轮的棘轮部分和棘爪活动连接。 优选的，所述限位块铰接在壳体的内部。 优选的，连接杆滑动连接在壳体的内部，复位弹簧的两端分别和连接杆、壳体固定 连接。 优选的，所述压杆铰接在壳体的内部，且压杆贯穿壳体，压杆位于壳体的一端设置 有压板。 有益效果 与现有技术相比，本发明提供了一种基于棘轮定位原理的防水防触电智能安全插 座，具备以下有益效果： 1、该基于棘轮定位原理的防水防触电智能安全插座，通过壳体、推杆、齿轮组、蜗 杆、锥齿轮、弹性环和电极片的配合使用，从而达到保护电极片的效果，达到防止小孩触电 和装置防水的效果，有效保证小孩的安全，减少电力安全事故的发生，且有效防止电路短 路，从而达到防止火灾发生的可能，充分保证该装置的使用安全性。 2、该基于棘轮定位原理的防水防触电智能安全插座，通过弹性环、电极片、顶杆、 连接齿轮和顶出弹簧的配合使用，从而保证电极片和插头接触的压力，电极片和电接触块 接触的压力，充分保证接触良好，保证电性连接的稳定性，从而保证该装置的使用效果。 3、该基于棘轮定位原理的防水防触电智能安全插座，通过支撑弹簧、限位轮、棘 爪、限位弹簧、限位块、连接杆、复位弹簧和压杆的配合使用，从而达到保证插头插入连接过 程的稳定性，同时降低插头拔出的操作难度，减少插头拔出的力度，从而提高该装置的使用 效果，且有效避免在插头拔出过程中手指接触插头插片，从而保证插头拔出过程的安全性， 进一步提升该装置的使用安全性。 附图说明 图1为本发明结构整体连接局部示意图； 图2为本发明结构图1的A部分壳体、推杆、齿轮组、蜗杆连接放大示意图； 图3为本发明结构锥齿轮、弹性环、电极片、顶杆、连接齿轮、顶出弹簧连接示意图； 4 CN 111600151 A 说　明　书 3/4 页 图4为本发明结构图1的B部分推杆、限位轮、棘爪、限位弹簧、限位块、连接杆、压杆 连接放大示意图。 图中：1、壳体；2、推杆；3、齿轮组；4、蜗杆；5、锥齿轮；6、弹性环；7、电极片；8、顶杆； 9、连接齿轮；10、顶出弹簧；11、支撑弹簧；12、限位轮；13、棘爪；14、限位弹簧；15、限位块； 16、连接杆；17、复位弹簧；18、压杆。
