技术摘要：
本申请涉及盐雾腐蚀试验设备的技术领域，尤其是涉及一种用于盐雾试验箱的空气加热装置，其包括设置在箱体内的加热管，所述加热管部分或者全部暴露在空气中。本申请具有减少对试验结果准确性的影响的效果。
背景技术：
盐雾试验是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件来考核 产品或金属材料耐腐蚀性能的环境试验。在盐雾试验箱中，待测物品被腐蚀的速率大大增 加，原本可能需要一年甚至更久的腐蚀过程在短短几天或者24小时内即可完成。 对于盐雾试验而言，盐雾浓度和环境温度都是影响腐蚀速率的主要因素。为了获 得准确的试验结果，使试验箱内维持一定盐雾浓度的同时，也要匹配合适的温度。 传统盐雾试验箱利用水加热的方式实现对环境温度的控制：在箱体内设置大功率 的加热管，并使加热管没入水中，加热管对水进行加热，产生大量的水蒸气，水蒸气升腾后 与盐雾接触，将热量传递给盐雾，使盐雾保持在一定温度下。 针对上述中的相关技术，发明人认为存在有如下缺陷：水蒸气将热量传递给盐雾 的同时，也会向盐雾中引入大量的水分，将盐雾大幅度稀释，影响试验结果的准确性。
技术实现要素：

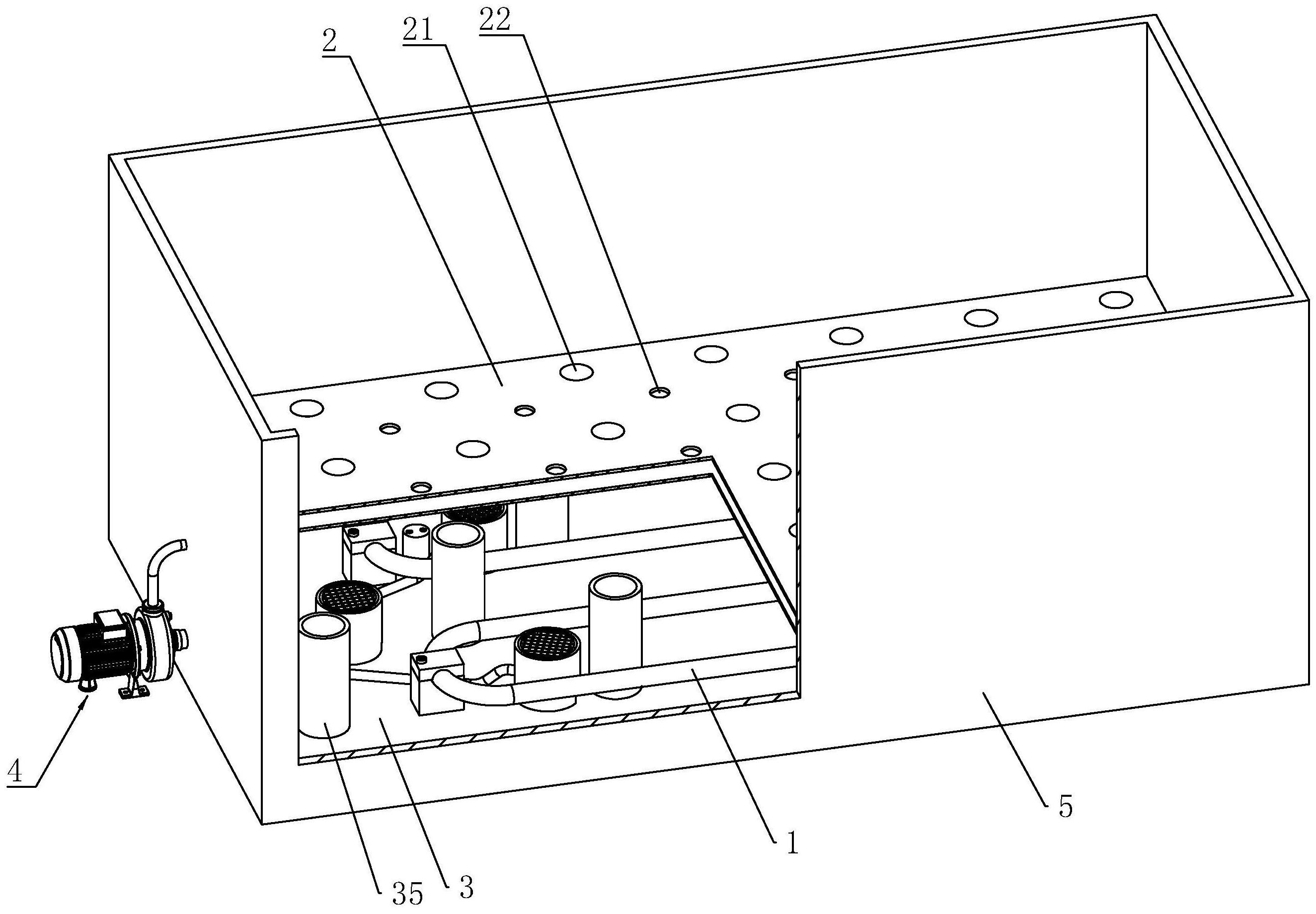

为了减少对试验结果准确性的影响，本申请提供一种用于盐雾试验箱的空气加热 装置。 本申请提供的一种用于盐雾试验箱的空气加热装置采用如下的技术方案： 一种用于盐雾试验箱的空气加热装置，包括设置在箱体内的加热管，所述加热管部分 或者全部暴露在空气中。 通过采用上述技术方案，加热管部分或者全部暴露在空气中,直接对空气进行加 热,热空气上浮,将热量传递给盐雾,而不向盐雾中引入大量水分,也就不会将盐雾大幅度 稀释,减少对试验结果准确性的影响。 优选的，所述加热管上方设有匀热板，所述匀热板上阵列设有若干布气孔。 通过采用上述技术方案，热空气在上浮过程中遇到匀热板,只能从各个布气孔内 穿过,较为均匀地进入匀热板上方区域,从而均匀地将热量传递给盐雾。 优选的，所述加热管位于箱体底部,箱体底部设置为水槽，所述水槽内的液面低于 加热管中部。 通过采用上述技术方案，加热管设置在箱体底部,能够减少设备所占用的空间,配 合水槽吸收加热管向下方辐射的热量,避免箱体底面在加热管的近距离烘烤下变形或者老 化,而水槽吸收的热量以水蒸气的形式扩散至空气中,也能够提高能量的利用效率,相对于 传统技术而言,水蒸气的量大大减少,向盐雾中引入的水分也得以减少,对盐雾的稀释程度 更低,对试验结果的影响更小。 优选的，所述水槽内设有溢流柱，所述溢流柱中空设置，溢流柱底端与水槽外连 3 CN 111595769 A 说　明　书 2/4 页 通，溢流柱上开设有溢流孔，所述溢流孔高于加热管底端，溢流孔低于加热管中部。 通过采用上述技术方案，当水槽内的液面上涨至高出溢流孔时,水会通过溢流孔 进入溢流柱内部,进而排至水槽外,溢流柱和溢流孔的设置能够保证水槽内的液面不会超 过加热管中部。 优选的，所述水槽内设有排气管，所述排气管一端位于液面以下，排气管另一端接 有气泵，所述气泵背向排气管一端接有进气管，所述进气管背向气泵一端位于液面以上。 通过采用上述技术方案，气泵将液面上方的空气抽入进气管,然后通过排气管排 入水槽中,空气在水槽中上浮时能够有效地吸收水槽的热量,更加充分地将这部分热量利 用起来。 优选的，所述匀热板为双层中空结构，匀热板的上表面开设有若干吸气孔，所述吸 气孔与匀热板内部空腔连通，所述进气管背向气泵一端与匀热板内部空腔连通，所述布气 孔不与匀热板内部空腔连通。 通过采用上述技术方案，匀热板下方的空气直接受热,温度明显高于匀热板上方 的空气,故将吸气孔均匀布置在匀热板的上表面,进气管与匀热板内部空腔连通后,能够均 匀地将匀热板上方的空气吸入,然后排入水槽内,既能提高空气与水的热交换效率,又能尽 量减少对盐雾的扰动。 优选的，所述水槽内设有隔离筒，所述隔离筒顶端位于液面以上，隔离筒的侧壁底 端开设有通孔，所述排气管背向气泵一端穿设于隔离筒的侧壁上，且排气管的管口高于通 孔。 通过采用上述技术方案，排气管向水槽内排气时,气流会扰动水体,形成紊流,设 置隔离筒则能够将紊流限制在小范围内,使水槽内的液面保持平静,而隔离筒底端开设有 通孔,隔离筒内外的水体可以相互交换,保证对空气的热量供应。 优选的，所述隔离筒顶端铺设有丝网。 通过采用上述技术方案，被注入水槽的空气在脱离水槽时会携带较多水汽,设置 丝网则能够引导水汽凝结,降低这部分空气中的含水量,进而降低热空气对盐雾的稀释程 度。 综上所述，本申请包括以下至少一种有益技术效果： 1.加热管部分或者全部暴露在空气中,对盐雾进行加热时不向盐雾中引入大量水分, 也就不会将盐雾大幅度稀释,减少对试验结果准确性的影响； 2.用水量大大减少,节约水资源； 3.加热管不需要将大量的水加热,能耗得以降低。 附图说明 图1是本申请实施例的整体结构示意图； 图2是本申请实施例中水槽内部结构示意图； 图3是本申请实施例中溢流柱的剖面示意图； 图4是本申请实施例中隔离筒的剖面示意图。 附图标记说明：1、加热管；2、匀热板；3、水槽；4、换热组件；5、箱体；21、布气孔；22、 吸气孔；31、溢流柱；32、隔离筒；33、下夹块；34、上夹块；35、支撑筒；311、溢流孔；321、通孔； 4 CN 111595769 A 说　明　书 3/4 页 322、丝网；41、进气管；42、气泵；43、排气管；431、支管。
