技术摘要：
本发明涉及电缆沟盖板，特别是涉及一种电缆沟盖板提升车，包括车架，所述车架设有手扳葫芦，所述手扳葫芦的底部挂钩上钩接有吊具，所述吊具包括第一吊环、平衡杆、链条及直角吊钩，所述第一吊环固定在所述平衡杆的中间，两个所述链条固定在所述平衡杆的两端，所述直角  全部
背景技术：
近年来，随着中国电力发展的不断加快，电网建设得到迅速发展，电网系统运行电 压等级不断提高，规模不断扩大，众多导线交织成我国的电力网络，电能输送离不开导线的 传递。在城市供配电网络中，电缆是重要的传输线路，特别是城中心商业、住宅区，已基本取 代架空线路，成为主流电力线路。 城区电缆需放置在电缆沟中，电缆沟需要电缆沟盖板保护，而电缆沟盖板轻则200 斤，重者可达300斤，两个身强力壮的施工人员需用尽全力才能提起。且提起后有几个风险： 1、电缆沟盖板提升工具承受不住电缆沟盖板的重量而断裂，电缆沟盖板往下砸。2、电缆沟 盖板提升工具在移动时脱扣，电缆沟盖板往下砸。3、施工人员提着电缆沟盖板移动时，失去 平衡，电缆沟盖板往下砸。该3种情况，都会导致施工人员的脚部被200-300斤的重物压住， 更有可能被电缆沟盖板角压穿。
技术实现要素：

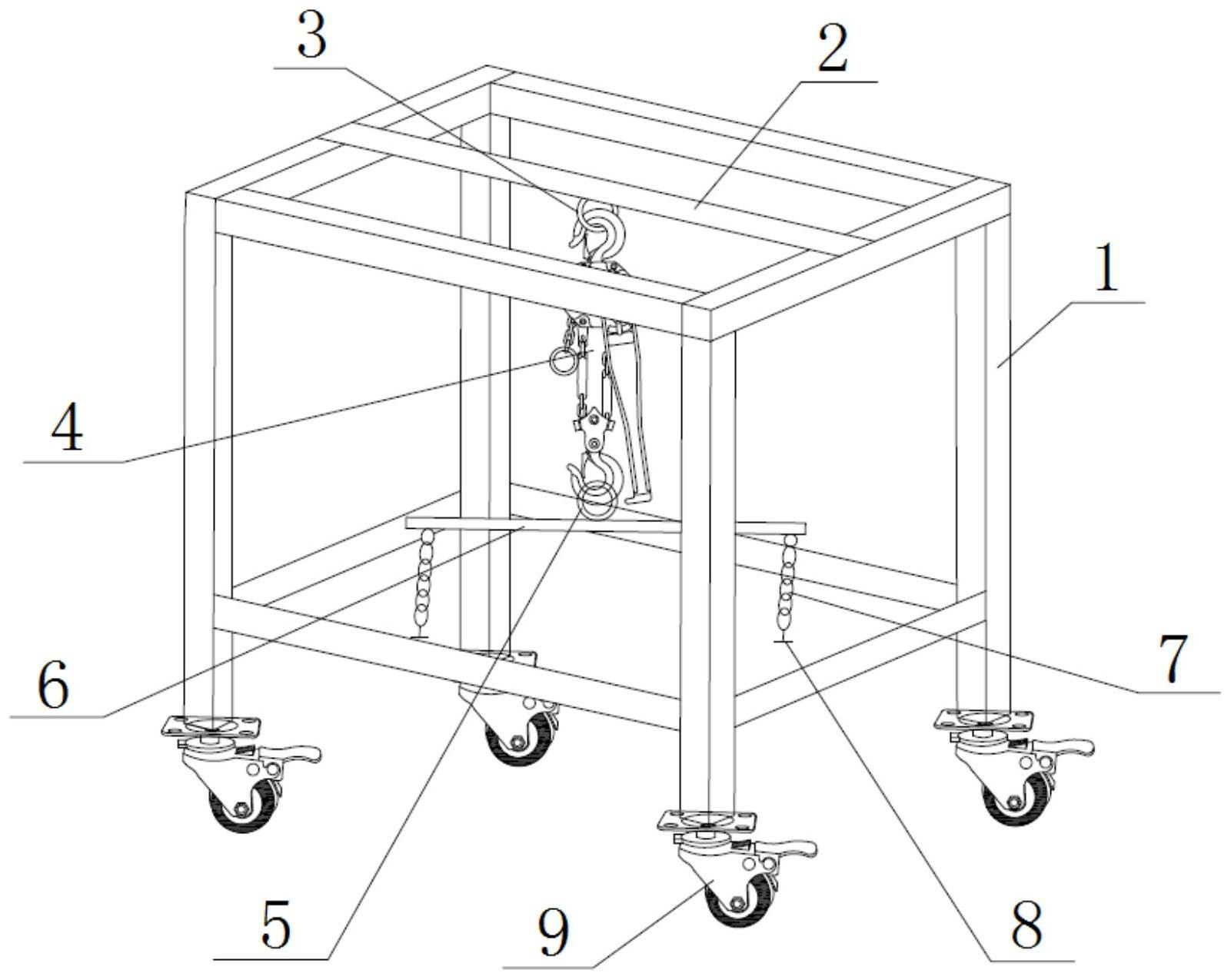

本发明提供一种电缆沟盖板提升车，利用该提升车可轻松将电缆沟盖板进行提 起，提高了施工效率，且提升盖板的安全性也增强。 本发明的技术方案为： 一种电缆沟盖板提升车，包括车架，所述车架设有手扳葫芦，所述手扳葫芦的底部 挂钩上钩接有吊具，所述吊具包括第一吊环、平衡杆、链条及直角吊钩，所述第一吊环固定 在所述平衡杆的中间，两个所述链条固定在所述平衡杆的两端，所述直角吊钩固定在所述 链条的底部，所述第一吊环钩接在所述手扳葫芦的底部挂钩上，所述车架的底部设有移动 轮。 进一步，所述车架为方形四脚架，四个所述移动轮分别固定在所述车架的四个底 角上。 进一步，所述移动轮为带刹车的万向轮。 进一步，所述车架的顶部设有横杆，所述横杆的中间固定设有第二吊环。 进一步，所述手扳葫芦的顶部挂钩钩接在所述第二吊环上。 进一步，所述第二吊环为不锈钢材质。 进一步，所述第一吊环为不锈钢材质。 进一步，所述平衡杆为不锈钢材质。 进一步，所述链条及直角吊钩均为不锈钢材质。 进一步，所述车架为不锈钢材质。 本发明的提升车，通过在车架的横杆中间固定有第二吊环，第二吊环与手扳葫芦 的顶部钩挂钩接，手扳葫芦的底部钩挂与吊具的第一吊环钩接，吊具由第一吊环、平衡杆、 3 CN 111547636 A 说　明　书 2/3 页 链条及直角吊钩组成，车架的底部配备可刹车卡位的万向轮。电缆沟盖板施工时，先将车架 通过移动轮移动到电缆沟盖板的上方对准，然后将移动轮卡位刹住，摇动手扳葫芦的把手， 使吊具向下移动，直至将直角吊钩落入电缆沟盖板的孔洞内并钩紧，然后反向摇动手扳葫 芦的把手，进而使吊具平衡地提升电缆沟盖板，提升后，可将移动轮解除刹车，便可移动电 缆沟盖板；下放电缆沟盖板时，反向操作手扳葫芦，便可将电缆沟盖板平衡放下。 本发明的有益效果为： 本发明借助可移动的工作车，可以单人省力移动将近300斤的电缆沟盖板；通过手 扳葫芦，可单人轻松提升将近300斤的电缆沟盖板；通过吊具的链条，可适应各种宽度的电 缆沟盖板。 附图说明 图1是本发明的结构示意图； 图中：车架1、横杆2、第二吊环3、手扳葫芦4、第一吊环5、平衡杆6、链条7、直角吊钩 8、移动轮9。
