技术摘要：

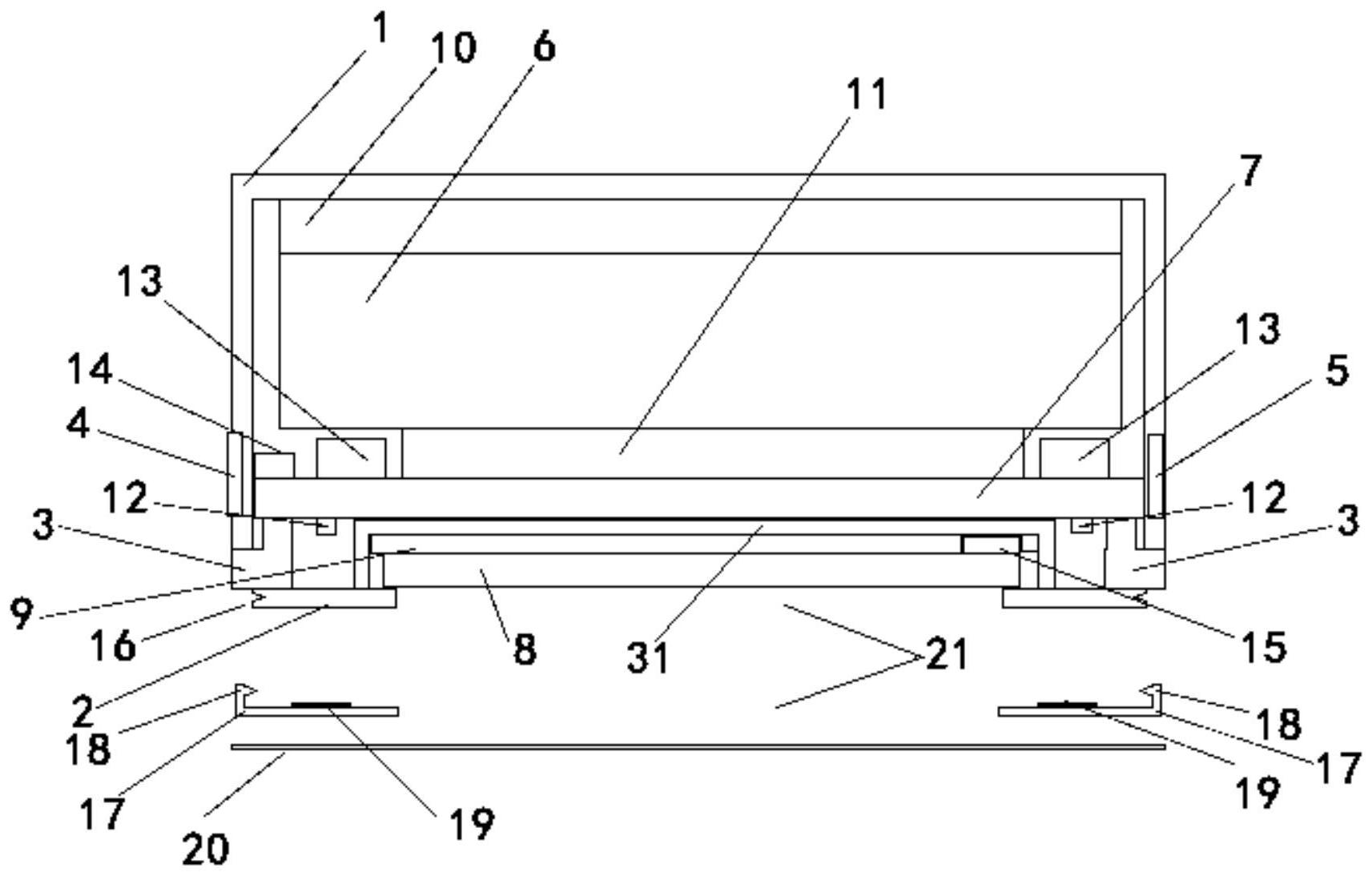

本发明公开一种可识别人体的便携式仿真隔药灸疗仪及识别方法，灸疗仪包括上盖、下盖、贴片套，上盖内依次设有泡棉垫、电池、隔热垫、电路板；电路板沿板体外周设有一圈LED灯组，导光层为透明材质制成的环状结构，导光层设置在电路板下方与LED灯组相抵，导光层的中空处  全部
背景技术：
现有电子艾灸仪大多为依靠发热片产生热量作用于人体，仅靠发热，只有温热效 应，其缺点为：(1)除使用石墨烯发热片能模拟红外辐射外，其他技术的电子艾灸仪的发热 片无法模拟真正艾灸时的多重辐射效应，没有红外辐射，效果不佳；(2)没有明火艾灸时散 发的挥发性物质，效果不佳；(3)没有明火艾灸时的药物透皮吸收，效果不佳； (4)固定于穴位上加热，没有温度变化，无法刺激到穴位，效果不佳；(5)有的艾灸 仪配备艾绒贴片，然而艾绒经40-60度低温加热后，散发出挥发性物质有限，因此效果不佳；  (6)有的艾灸仪需要手机APP控制调节，不会智能调节，使用麻烦；(7)体积大，不便携，价格 贵；(8)贴片通过胶带与仪器连接，但难以从仪器上取下，并存有胶印，污染仪器；(9)含有无 线充电的艾灸仪成本更贵，并且体积较大；(10)不安全：脱离人体也能工作，容易引起火灾。 传统灸疗以及器具：使用明火燃烧的艾柱施灸，存在如下问题： (1)容易烫伤皮肤；(2)艾烟污染环境，人体吸入后伤害呼吸道；(3)明火不安全，容 易引起火灾；(4)除了部分器具可不需要手操作，大多要他人手持操作，自己无法施灸；(5) 无法定时恒温。
技术实现要素：
发明目的：本发明目的在于针对现有技术的不足，提供一种可识别人体的便携式 仿真隔药灸疗仪及识别方法，仿真实现温热辐射效应、药物挥发、药物透皮吸收，使得灸疗 效果更好，更有利于灸疗的推广，而且使用更为方便，具有相当高的市场前景。 技术方案：本发明所述可识别人体的便携式仿真隔药灸疗仪及识别方法，包括上 盖、下盖、贴片套，所述上盖通过导光层与下盖相连，所述下盖与贴片套卡扣相连；所述上盖 为中空的腔体结构，上盖内从上至下依次设有泡棉垫、电池、隔热垫、电路板；所述电路板沿 板体外周设有一圈LED灯组，所述导光层为透明材质制成的环状结构，导光层设置在电路板 下方与LED灯组相抵，导光层的中空处安装有支架，支架顶部与所述电路板固定相连、底部 为凹槽，凹槽处容纳有隔热层和发热片，隔热层上设有紧贴发热片的温度传感器；所述下 盖、贴片套中部设有彼此连通的出热孔，出热孔与所述发热片的位置对应；所述LED灯组、温 度传感器、发热片、电池均与电路板上的微处理器电相连，微处理连接有人体识别电路，当 人体识别电路被触发时，微处理控制发热片、LED灯组工作。 进一步完善上述技术方案，所述电路板上设有1～2个微型振子，微型振子与所述 微处理器相连。 进一步地，所述贴片套上对称设有两个弧形磁片，磁片厚度为0.2-2mm。 进一步地，所述下盖外缘与所述贴片套外缘通过相互配合的公端、母端卡扣相连， 4 CN 111603381 A 说　明　书 2/9 页 母端为环形凹槽或1～8个均匀分布的槽口，公端为对应设置的环形凸起或1～8个均匀分布 的凸起。 进一步地，所述上盖外壁上对称设有按键帽和充电接口，按键帽内设有按键，按 键、充电接口均与所述微处理器电相连；所述充电接口包括母端主体、设于母端主体上的母 端磁体以及贯穿母端主体的金属柱；所述充电接口通过适配的充电器充电，所述充电器包 括公端主体、设于公端主体上的公端磁体以及金属探针，金属探针突出公端主体与所述金 属柱接触相连，金属探针通过导线与电源接口相连，母端磁体与公端磁体相对部分为异名 磁极；所述按键通过定时电路、调温电路与所述微处理器相连。 进一步地，所述贴片套用于贴合药物贴片或为与药物贴片合一的整体结构。 进一步地，所述上盖、下盖、按键帽、支架、贴片套均采用耐高温阻火防燃塑料材 质。 进一步地，所述人体识别电路为微电极、PIR人体红外热释电传感器、距离传感器、 柔性按压开关中任一种或几种；所述微电极透过下盖、贴片套与人体接触感应；所述贴片套 对应PIR人体红外热释电传感器、距离传感器安装处设有通孔；所述柔性按压开关一端透过 下盖和贴片套上的按键孔与人体接触感应、另一端与所述电池电相连。 采用上述的可识别人体的便携式仿真隔药灸疗仪进行人体识别方法，包括如下步 骤： (1)初始时，设置电路状态开关F＝0； (2)间隔获取微电极、PIR人体红外热释电传感器、距离传感器、柔性按压开关中任 一种的采集信号； (31)当采集到指定信号时，微处理器获取电路状态开关F并判断：当电路状态开关 F＝1，则返回重新采集信号；否则连通仪器工作电路，并设置电路状态开关F＝1； (32)当没有采集到指定信号时，微处理器获取电路状态开关F并判断：当电路状态 开关F＝1，则断开仪器工作电路连接、关闭发热片；否则返回重新采集信号。 当所述人体识别电路由微电极与PIR人体红外热释电传感器相组合或距离传感器 与  PIR人体红外热释电传感器相组合时，综合人体识别方法包括如下步骤： (1)初始时，设置电路状态开关F＝0； (2)PIR人体红外热释电传感器间隔采集人体信号； (3)若PIR人体红外热释电传感器采集到人体信号后，执行步骤(41)或(42)，否则 微处理器获取电路状态开关F并判断：当电路状态开关F＝1，则断开仪器工作电路连接、关 闭发热片，否则返回重新开始采集人体信号； (41)微电极采集电流信号并与人体微电流特征库相匹配，若匹配至范围内，执行 步骤(5)，否则微处理器获取电路状态开关F并判断：当电路状态开关F＝1，则断开仪器工作 电路连接、关闭发热片，否则返回重新开始采集电流信号； (42)距离传感器采集距离值并与距离特征库匹配，若匹配至范围内，执行步骤 (5)，否则微处理获取电路状态开关F并判断：当电路状态开关F＝1，则断开仪器工作电路连 接、关闭发热片，否则返回重新开始采集距离值； (5)微处理获取电路状态开关F，若电路开关状态F＝1，则返回至步骤(1)，否则连 通仪器工作电路，设置电路状态开关F＝1 5 CN 111603381 A 说　明　书 3/9 页 有益效果：与现有技术相比，本发明的优点在于： (1)红外辐射仿真灸疗，灸疗效果更好。本发明除了有发热片，能产生热量向下辐 射作用于人体穴位，还在人体穴位皮肤上方内置了一组红外灯组，呈现圆环形分布，工作时 发红光，能产生波长为0.76～3微米的近红外、30～1000微米的远红处，作用于人体。通过内 置的定时器和电路，可以设置该组红外灯的照射方式，如按顺时针或逆时针交替照射、整体 隔一定时间照射、长期照射。红外辐射配合温热效应，仿真了传统艾灸，使得灸疗效果更好。 (2)多种辅助效应结合，有益施灸效果。本发明将振动按摩、振动变温、磁疗相结 合，仿真传统灸疗的温度波动变化。磁疗可以促进细胞代谢，活化细胞，可以促进血液循环， 改善微循环状态，可以平衡内分泌系统、提高红细胞的携氧能力，降低血液黏度，增强和改 善人体免疫功能，提高人体对疾病的抵抗能力。本发明将灸疗与磁疗结合，使得使用效果更 好。 (3)智能定时控温，无需手动调节。每次灸疗时间固定为15分钟，到时自动关闭，如 需再次灸疗，重新打开即可。三档温度调节，低温40度，中温50度，高温60度，通过按钮切换， 选中一档后，将对该档温度实现智能调节，使得温度保持不变。 (4)卡扣分离式贴片套，保持仪器清洁，使用更加方便。以往使用电子艾灸仪后，要 费劲将贴片从仪器上撕下，甚至为清理粘粘其上的胶而头疼，现在只需将贴片套拿下即可， 灸疗仪干净整洁，随时可供再次使用。贴片套可与贴片合为一体，方便替换。 (5)磁吸式无线充电，随手充电，降低成本。这种充电方式不需要内置线圈，成本较 低，公端充电器可制作成特定的外形，如方形充电座、插入式充电槽、胶囊式充电座等多种 形式。 (6)配套使用药物贴片，实现隔药灸，通过多种效应使得药物挥发被人体呼吸吸 入，透皮吸收进入人体，起到治疗与保健作用。 附图说明 图1为本发明的截面示意图； 图2为本发明主要结构爆炸图； 图3为本发明的组装后整体结构示意图； 图4为本发明的俯视图； 图5为本发明的仰视图； 图6为本发明中贴片套的仰视图； 图7为本发明中贴片套的俯视图； 图8为本发明充电结构的结构示意图； 图9为设有微电极的灸疗仪主体的仰视图； 图10为设有微电极的贴片套的结构示意图； 图11为设有微电极的整体截面示意图； 图12电流法识别人体流程图； 图13为设有PIR人体红外热释电传感器的灸疗仪主体的仰视图； 图14为设有PIR人体红外热释电传感器的贴片套的结构示意图； 图15为设有PIR人体红外热释电传感器的整体截面示意图； 6 CN 111603381 A 说　明　书 4/9 页 图16为PIR人体红外热释电传感器识别人体流程图； 图17为设有距离传感器的灸疗仪主体的仰视图； 图18设有距离传感器的贴片套的结构示意图； 图19为设有距离传感器的整体截面示意图； 图20电流法识别人体流程图； 图21为设有按压开关的截面图； 图22为设有按压开关治疗仪的仰视图； 图23为设有按压开关贴片套的仰视图； 图24为设有PIR人体红外热释电传感器和距离传感器的灸疗仪仰视图； 图25为设有PIR人体红外热释电传感器和距离传感器的整体截面示意图； 图26为设有PIR人体红外热释电传感器和微电极的灸疗仪仰视图； 图27为设有PIR人体红外热释电传感器和微电极的整体截面示意图； 图28为综合法识别人体流程图。 图中：1、上盖；2、下盖；3、导光层；4、按键帽；5、充电接口；6、电池；7、电路板；8、发 热片；9、隔热层；10、垫子；11、隔热垫；12、LED灯组；13、微型振子；  14、按键；15、温度传感 器；16、下盖卡扣；17、贴片套；18、贴片套卡扣；19、磁片；  20、药物贴片；21、出热孔；31、支 架；32、按压开关；33、按压开关孔；34微电极、  35、贴片套圆孔；36、PIR人体红外热释电传感 器；38、距离传感器。
