技术摘要:
一种自带热水循环系统的热水器由不锈钢箱体保护整个箱体内部结构,冷水进水管与进水止回阀相连,进水止回阀与市政供水冷水管相连;热水出水管与电磁水阀门相连,热水循环出水管与热水循环泵相连,并与汇合点处会合,交汇后的水管与水流感应器相连,水流感应器与送达终 全部
背景技术:
储水式热水器分为多种,包括空气能阳台壁挂式,太阳能阳台壁挂式,卫生间壁挂 式,有横式也有竖式,有电加热式,有电加热和空气能组合式,也有电加热和太阳能组合式, 适合所有储水式热水器,储水式热水器其优点是不必考虑天气情况并设置温度自动加热, 随时为家庭和工作提供热水供给,但储水式热水器的缺点明显,在需要使用热水时,需要放 水一段时间将管道中的凉水排出才会流出热水,在冬天使用时尤为明显,并且非常浪费水 资源,外置添加循环泵不仅不美观而且占外部空间较大。
技术实现要素:

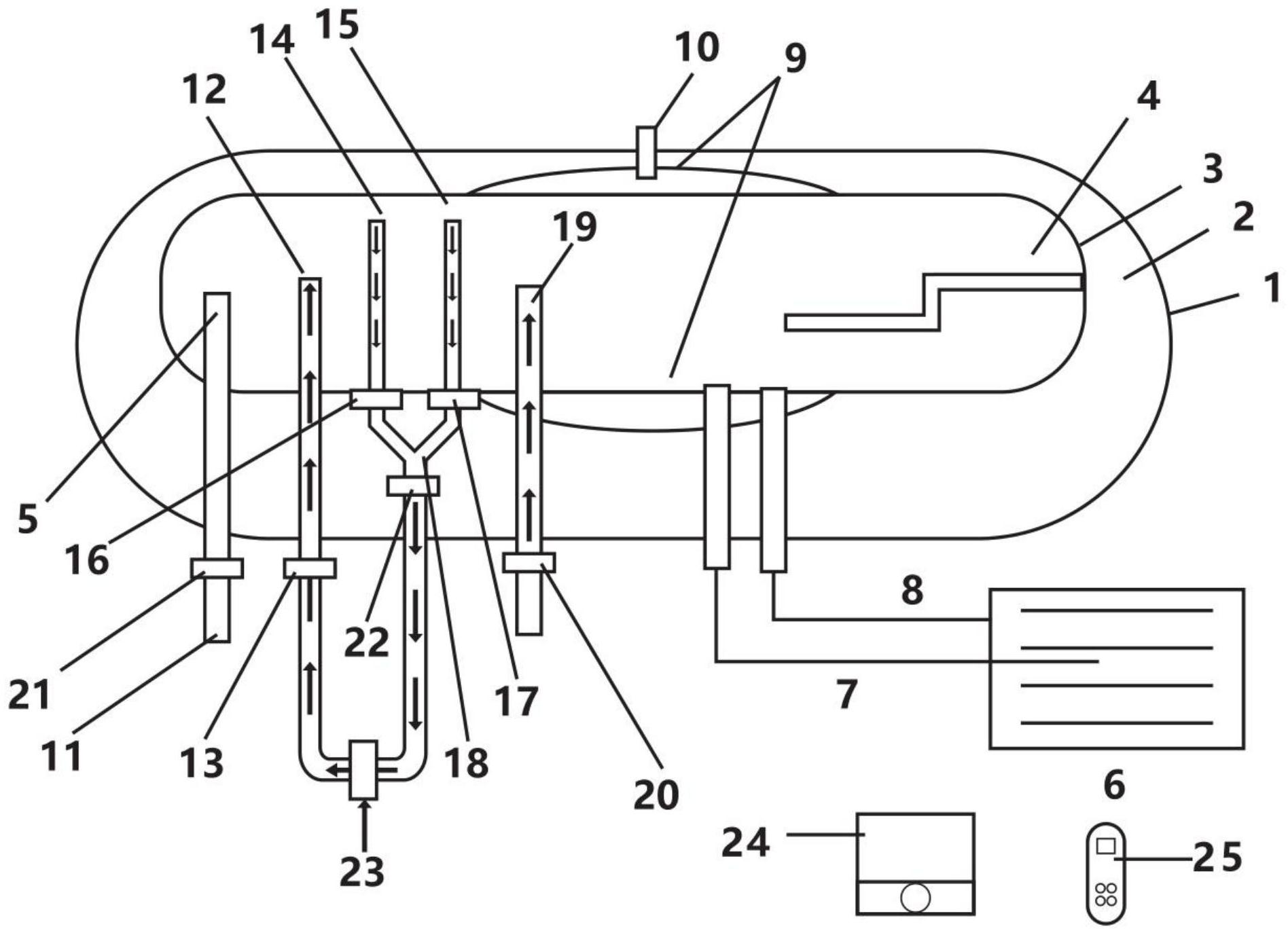

为解决上述问题,本发明提供一下方案 一种自带热水循环系统的热水器;由不锈钢箱体保护整个箱体内部结构,箱体内 由不锈钢或陶瓷内胆作为热水储水容器,被外层紧密包裹的介质热交换器对不锈钢或陶瓷 内胆内的冷水加热,并且也可以通过电加热管组件对不锈钢或陶瓷内胆内的冷水加热,在 不锈钢箱体和介质热交换器不锈钢或陶瓷内胆之间有保温层充满内腔,对不锈钢或陶瓷内 胆内被加热的热水进行保温,减少热量散发; 镁棒为防止水垢硬化而设置; 排污口与排污阀门相连; 介质热交换器与介质排气口相连,并通过介质出管路与平板集热器相连,平板集热器 在与介质进管路与介质换热器相连,继而实现介质加热; 冷水进水管与进水止回阀相连,进水止回阀与市政供水冷水管相连;热水出水管与电 磁水阀门相连,热水循环出水管与热水循环泵相连,并与汇合点处会合,交汇后的水管与水 流感应器相连,水流感应器与送达终端用水处之间由热水循环出水管连接,终端用水处通 过回水水管与回水止回阀相连,回水止回阀与回水管相连,继而完成热水循环管路实现热 水循环。自带内置热水循环系统大大提高了用水效率,以及更加美观和节省空间。 进一步的,所述热水循环系统为热水器内部自带循环泵装置; 进一步的,所述当需要自动启动热水循环泵时,由水流感应器控制热水循环泵的 启停; 进一步的,所述热水循环系统适用于所有储水式热水器的配置使用。 附图说明 图1为本发明机体剖面视图 1,不锈钢箱体;2,保温层;3,不锈钢或陶瓷内胆;4,电加热组件;5,镁棒;6,平板集 热器; 7,平板集热器介质出;8,平板集热器介质入;9,介质热交换器;10,介质排气孔;11, 3 CN 111595018 A 说 明 书 2/3 页 排污口;12,热水循环回水管;13,热水回水止回阀;14,热水自流出水管;15,热水循环出水 管;16,电磁水阀门; 17,热水循环泵;18,编号14,15的水管出水汇合处;19,冷水进水管; 20,冷水进水止回阀;21,排污口阀门;22,水流感应器;23,终端用水处;24,智能控制面板; 25,智能遥控器;
