技术摘要：

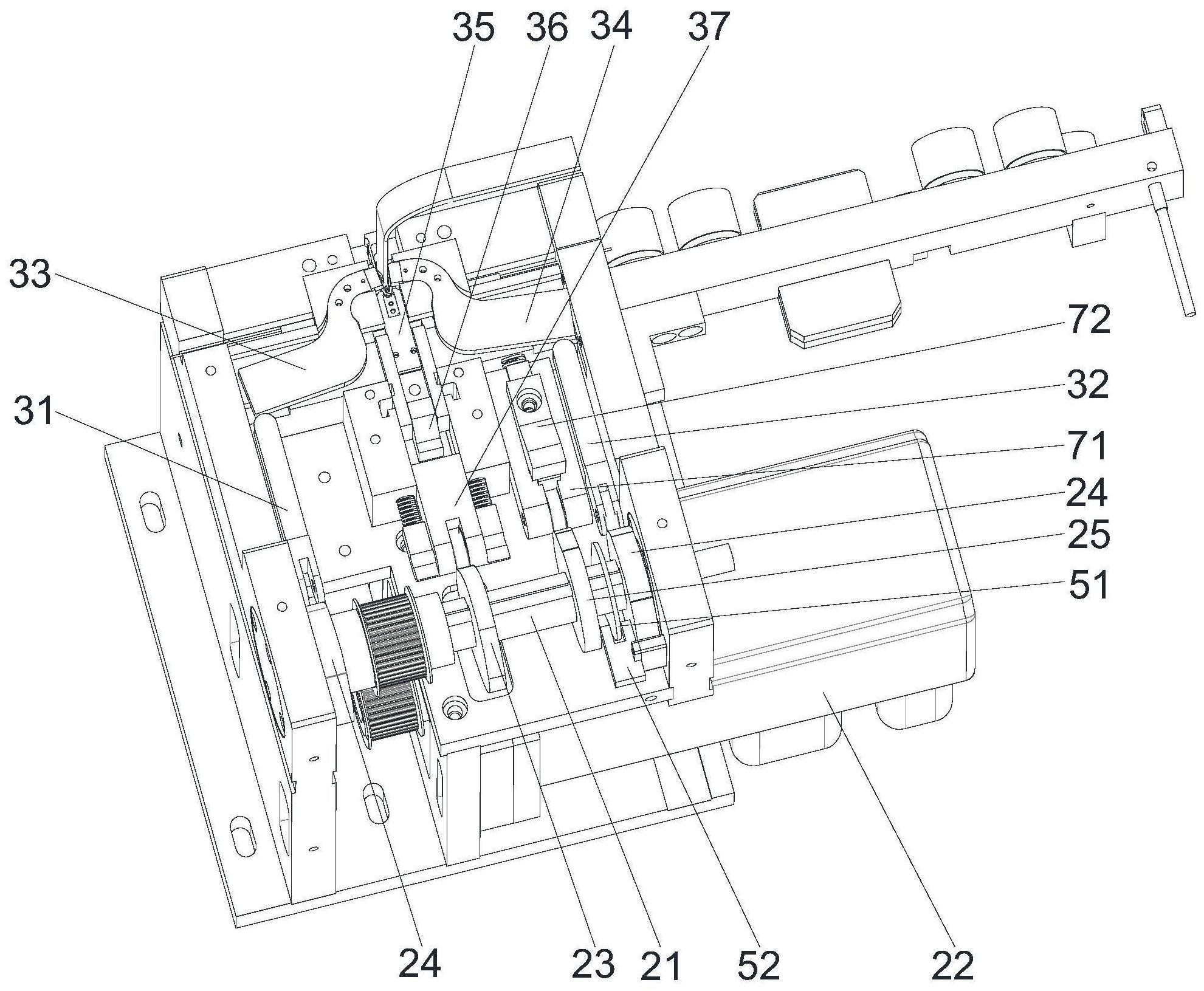

本发明公开了一种拉链牙植齿机，包括有下料机构、驱动机构和与驱动机构连接的夹料机构；夹料机构包括有推料滑块、左推块、右推块、左夹块和右夹块；左推块和右推块分别位于在推料滑块的左、右两侧，左夹块和右夹块分别设置在左推块和右推块的前端且相对设置；推料滑块  全部
背景技术：
拉链是依靠连续排列的链牙，使物品并合或分离的连接件，现大量用于服装、包 袋、帐篷等。现有的植齿机，通常先通过振动盘送料、导轨排序，然后通过螺纹送料杆逐渐推 送至用于使拉链牙夹紧到拉链布带的卡夹。然而，这种植齿机存在工序复杂、稳定性不够好 和操作麻烦等缺点。
技术实现要素：
针对以上现有技术所存在的问题，本发明的目的是提供一种拉链牙植齿机，其结 构简单合理，使用方便，稳定性好，加工效率高，节约了生产时间。 为了实现上述目的，本发明的技术方案是： 一种拉链牙植齿机，包括有下料机构、驱动机构和与所述驱动机构连接的夹料机 构；所述夹料机构包括有推料滑块、左推块、右推块、左夹块和右夹块；所述左推块和所述右 推块分别位于在所述推料滑块的左、右两侧，所述左夹块和所述右夹块分别设置在所述左 推块和所述右推块的前端且相对设置；所述推料滑块包括有由前向后依次相连的前滑块、 中滑块和后滑块，在所述前滑块的前端设有容纳拉链牙的链牙槽；该拉链牙植齿机还包括 有一定寸机构；所述定寸机构包括有固定在所述中滑块底部的且用于供所述中滑块滑动的 导轨，以及与所述导轨的底部连接的且用于驱动所述导轨上下移动的气缸； 所述驱动机构能够驱动所述左推块和右推块向前移动，同步带动所述左夹块和所 述右夹块向拉链布带运动，并将所述链牙槽内的链牙夹紧在拉链布带上；当拉链布带上的 拉链牙达到预设数量时，所述气缸驱动导轨和所述中滑块向下移动，以使所述前滑块不能 向前移动。 作为一种具体的实施例，所述驱动机构包括有旋转主轴和驱动电机，所述驱动电 机用于驱动所述旋转主轴；在所述旋转主轴上固定设置有第一凸轮和两个第二凸轮，所述 第一凸轮用于驱动所述推料滑块运动；两个所述第二凸轮对应地用于驱动所述左推块和所 述右推块运动。 进一步地，该拉链牙植齿机还包括有一计数机构；所述计数机构包括有固定在所 述旋转主轴上的计数转轮和固定在所述计数转轮外的光电传感器；在所述计数转轮的侧边 上设有一缺口，所述光电传感器用于感应所述缺口所转动的圈数。 作为一种具体的实施例，该拉链牙植齿机还包括有一导布机构；所述导布机构包 括有导布固定座、打结检测装置、多个导向轮、缺料检测装置和压料块；所述打结检测装置、 多个导向轮和缺料检测装置均设置在所述导布固定座上，所述压料块固定在所述左夹块与 所述右夹块之间的空隙的下方；拉链布带通过多个所述导向轮的导向而穿设在所述压料块 中，并延伸至所述左夹块与所述右夹块之间的空隙中。 4 CN 111567993 A 说　明　书 2/6 页 作为一种具体的实施例，该拉链牙植齿机还包括有一拉带机构；所述拉带机构包 括有拉带滑块、拉带推块、棘片固定座、棘片、棘轮、传动轴、拉带主动轮和拉带从动轮；所述 拉带推块设置在所述拉带滑块上，所述棘片固定座设置在所述拉带推块上方，所述棘片可 上下活动地设置在所述棘片固定座上，所述棘轮设置在所述传动轴上且与所述棘片对应配 合，所述拉带主动轮设置在所述传动轴上，所述拉带从动轮设置在所述拉带主动轮的一侧 且与所述拉动主动轮配合；所述驱动机构能够驱动所述拉带滑块向前移动，使得所述拉带 推块推动所述棘片向上移动而带动所述棘轮转动，从而使所述传动轴带动所述拉带主动轮 转动，进而带动夹在所述拉带主动轮与所述拉带从动轮之间的拉链布带移动。 进一步地，在所述棘片的底部设置有第一斜面；在所述拉带推块的顶面设置有与 所述第一斜面对应配合的第二斜面。 进一步地，所述拉带机构还包括有一位置调节机构；所述位置调节机构包括有调 节块和调节手柄；所述调节块的中间连接有一转轴，所述拉带从动轮固定在所述调节块的 一端的一侧，所述调节手柄设置在所述调节块的另一端的与所述拉带从动轮相背的那一 侧；所述调节手柄包括有主体和位于所述主体中间的且用于与所述调节块配合的调节部。 作为一种具体的实施例，在所述推料滑块的左、右两侧还分别固定有左固定块和 右固定块；在所述左固定块与所述右固定块之间形成一导向槽，所述推料滑块设置在所述 导向槽中；在所述左固定块中设有第一滑槽，所述左推块可前后运动地穿设在所述第一滑 槽内；在所述右固定块中设有第二滑槽，所述右推块可前后运动地穿设在所述第二滑槽内。 作为一种具体的实施例，在所述前滑块和所述后滑块朝向所述拉链布带的那一端 均设置有弹簧；在所述左夹块和所述右夹块的底部分别固定地连接有左连接块和右连接 块，在所述左连接块与所述右连接块之间相对的那一侧均设有一弹簧。 作为一种具体的实施例，在所述前滑块的一侧还设有一到位检测装置。 本发明的有益效果为： 本发明结构简单合理，稳定性好，使用方便，加工效率高，大大地节约了生产时间。 本发明通过驱动机构驱动推料滑块、左推块和右推块，推料滑块可用于链牙槽内的拉链牙 送至拉链布带处，而左推块和右推块可带动左夹块和右夹块往拉链布带运动，并将链牙槽 内的拉链牙夹紧在拉链布带上，这种加工结构稳定性好且加工效率高；当拉链布带上的每 段拉链牙达到预设数量时，通过气缸带动导轨和中滑块下降，从而能够防止前滑块将拉链 牙送至拉链布带处，即定寸机构可用于让用户根据实际需要来设定拉链布带上所需拉链牙 的数量，且这种定寸机构的结构简单、原理简单和使用方便，其不影响推料滑块正常的运 动。 附图说明 图1是本发明的整体结构示意图一； 图2是本发明的整体结构示意图二； 图3是本发明的局部结构示意图； 图4是本发明的定寸机构的结构示意图； 图5是本发明的拉带机构的局部结构示意图； 图6是本发明的左夹块与右夹块的结构示意图。 5 CN 111567993 A 说　明　书 3/6 页 附图标记： 1、下料机构；101、振动盘；102、垂直导轨；2、驱动机构；21、旋转主轴；22、驱动电 机；23、第一凸轮；24、第二凸轮；25、第三凸轮；3、夹料机构；31、左推块；32、右推块；33、左夹 块；331、左连接块；34、右夹块；341、右连接块；35、前滑块；36、中滑块；37、后滑块；4、定寸机 构；41、导轨；42、气缸；5、计数机构；51、计数转轮；52、光电传感器；6、导布机构；61、导布固 定座；62、打结检测装置；63、导向轮；64、缺料检测装置；65、压料块；7、拉带机构；71、拉带滑 块；72、拉带推块；73、棘片固定座；74、棘片；75、棘轮；76、传动轴；77、拉带主动轮；78、拉带 从动轮；79、调节块；80、调节手柄；801、主体；802、调节部；8、左固定块；9、右固定块。
