无线耳机、用于无线耳机的蓝牙适配器及信号处理方法


技术摘要:
本公开实施例涉及一种无线耳机、用于无线耳机的蓝牙适配器及信号处理方法。该蓝牙适配器包括壳体、第一容置空间、USB接口、音频处理芯片,第一容置空间上设置有触点,当无线耳机中的一只放入第一容置空间时无线耳机通过触点与蓝牙适配器连接;USB接口用于与终端设备连  全部
背景技术:
真无线立体声(TWS)耳机是目前蓝牙耳机中最常见的一种形式,TWS  耳机通常包 括分离的左耳耳机和右耳耳机,两者之间不设有线材,彻底摆脱了线材的束缚,便捷性强, 还配备了充电仓,解决了耳机电量不足等问题。基于这些特性,受到消费者的极大欢迎,所 述各大产商都在纷纷推出各自的无线耳机。 目前市场上的无线耳机,一般是利用充电盒给耳机充电。充电时,充电盒和耳机之 间采用触点式连接(Pogo  Pin)实现充电。此类耳机只能与预配有蓝牙模块的终端设备,例 如手机、笔记本电脑、PAD等进行通信,当无线耳机需要与没有配置蓝牙模块的终端设备,例 如传统台式计算机进行通信时,只能采用单独的蓝牙适配器插入终端设备,通过蓝牙适配 器与耳机进行数据传输。给无线耳机的使用带来不便,且成本较高。 为了解决上述问题,同时能够实现无线耳机与没有配置蓝牙模块的终端设备之间 的通信,需要提供一种新的装置。
技术实现要素:

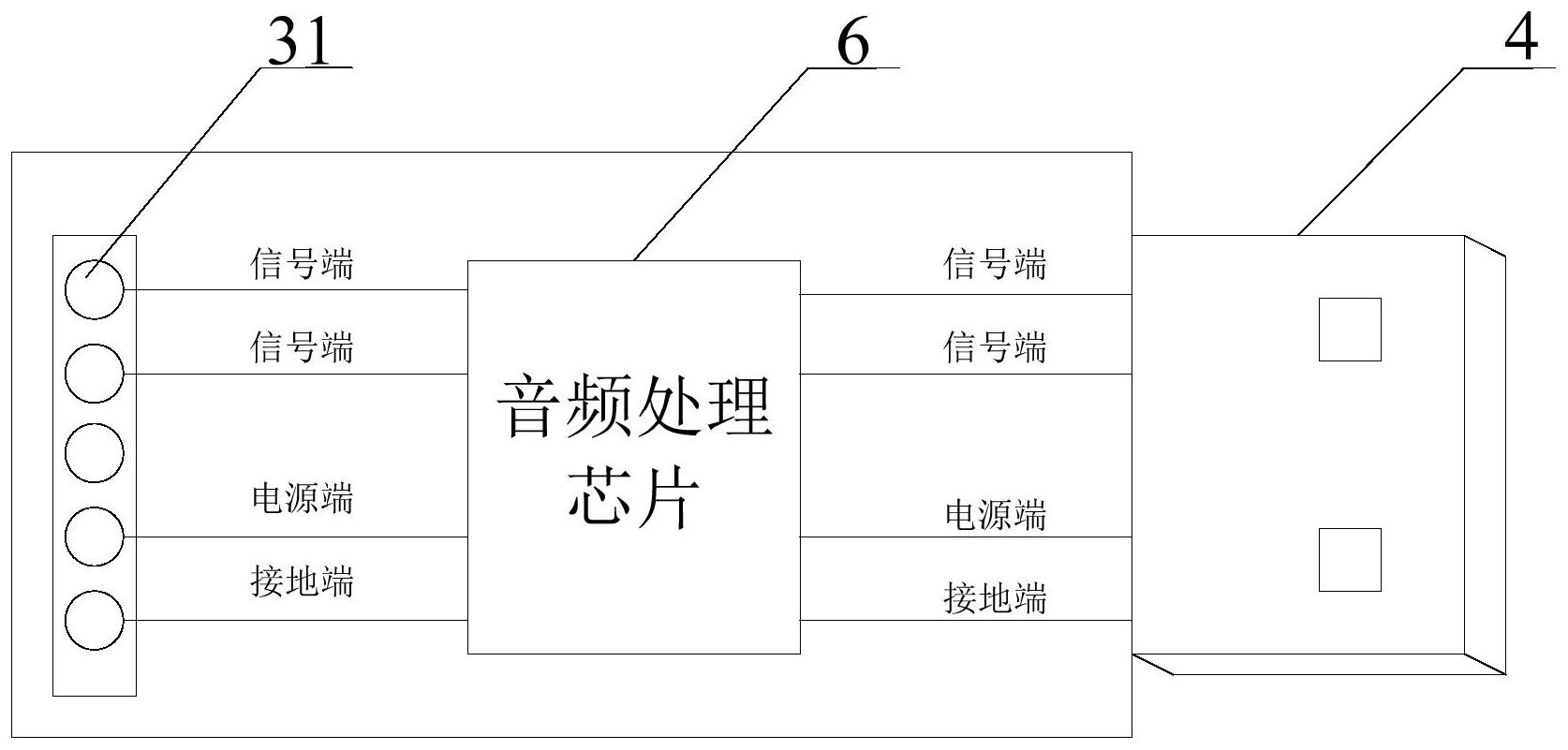

本公开实施例的一个目的是实现无线耳机与没有配置蓝牙模块的终端设备建立 通信连接。 根据本公开实施例的第一方面,提供一种用于无线耳机的蓝牙适配器,包括: 蓝牙适配器壳体; 所述壳体上设置有第一容置空间,所述第一容置空间上设置有触点,当所述无线 耳机中的一只放入所述容置空间时所述无线耳机通过所述第一容置空间上的触点与蓝牙 适配器连接; 在所述壳体上设置有USB接口,所述USB接口被配置为能与一终端设备连接; 所述壳体内设置有音频处理芯片,所述音频处理芯片的输入端与所述  USB接口的 信号端连接,输出端接通所述第一容置空间上的触点,以使通过所述USB接口从终端设备输 入的信号经由所述音频处理芯片处理后被传送至所述第一容置空间上的触点,以供与所述 第一容置空间上的触点连接的无线耳机接收。 根据本公开实施例的第二方面,提供一种无线耳机,包括: 第一耳机和第二耳机,所述第一耳机或第二耳机中至少一个上设置有用于与如权 利要求1所述的蓝牙适配器进行触点式连接的数据传输触点、电源端触点、接地端触点。 根据本公开实施例的第三方面,提供一种信号处理方法,应用于第一方面提供的 无线耳机的蓝牙适配器,包括: 基于与终端设备建立的通信连接,接收由所述终端设备发送的信号; 4 CN 111585617 A 说 明 书 2/7 页 通过所述蓝牙适配器中的音频处理芯片对所述信号进行处理; 将处理后的所述信号传输至所述蓝牙适配器的第一容置空间上的触点,以供与所 述第一容置空间上的触点连接的无线耳机接收。 本公开实施例的一个技术效果在于,蓝牙适配器中设置有音频处理芯片,音频处 理芯片的输入端与USB接口的信号端连接,输出端接通蓝牙适配器上设置的第一容置空间 中的触点,将无线耳机中的一只放入第一容置空间,无线耳机通过第一容置空间上的触点 与蓝牙适配器连接,当蓝牙适配器的USB接口与终端设备建立通信连接时,蓝牙适配器的音 频处理芯片能够接收终端设备发送的音频数字信号,并将该音频数字信号经过数模转换处 理得到音频模拟信号,处理得到的样品模拟信号传送至第一容置空间的触点上,以供与第 一容置空间上的触点连接的无线耳机接收,从而能够达到无线耳机与终端设备建立通信连 接的目的。通过以下参照附图对本发明的示例性实施例的详细描述,本发明的其它特征及 其优点将会变得清楚。 附图说明 构成说明书的一部分的附图描述了本发明的实施例,并且连同说明书一起用于解 释本发明的原理。 图1是本公开实施例提供的蓝牙适配器的结构框图。 图2是本公开实施例提供的一种蓝牙适配器内部元器件连接电路图。 图3是本公开实施例提供的另一种蓝牙适配器内部元器件连接电路图。 图4是本公开实施例提供的一种应用场景图。 1、蓝牙适配器;2、壳体;3、第一容置空间;31、触点;4、USB接口;5、第二容置空间; 6、音频处理芯片;7、模拟开关;8、按键开关;9、第一耳机;10、第二耳机。
