技术摘要：
本发明的目的是为了解决现有的不易在绿化带上进行行走的难题，公开了一种园林绿化带行走装置，包括第一套环和第二套环，所述第一套环和第二套环之间固定连接有连接带，所述第一套环和第二套环左右两侧壁均焊接有导向环，所述导向环表面固定安装有连接板，所述连接板上  全部
背景技术：
绿化带，指的是供绿化的条形地带。可以消除视觉疲劳、净化环境、美化城市、减少 交通事故等作用，在城市占据着不可取代的重要地位。 城市中的绿化带较为常见，但是在绿化带上经常会有一些垃圾，尤其是塑料袋垃 圾，很难进行降解，需要清洁工对绿化带上的垃圾进行清理，有些较宽的绿化带，清洁工人 不易进入对绿化带上的垃圾进行清理，尤其是秋季，会有较多的树的落叶飘浮在绿化带上， 从而就会影响绿化带的美观，绿化带一般种植万年青等植物，但是单颗植株一般比较软，不 能够对清洁工进行支撑，因此，急需设计一种园林绿化带行走装置来解决现有技术的不足。
技术实现要素：

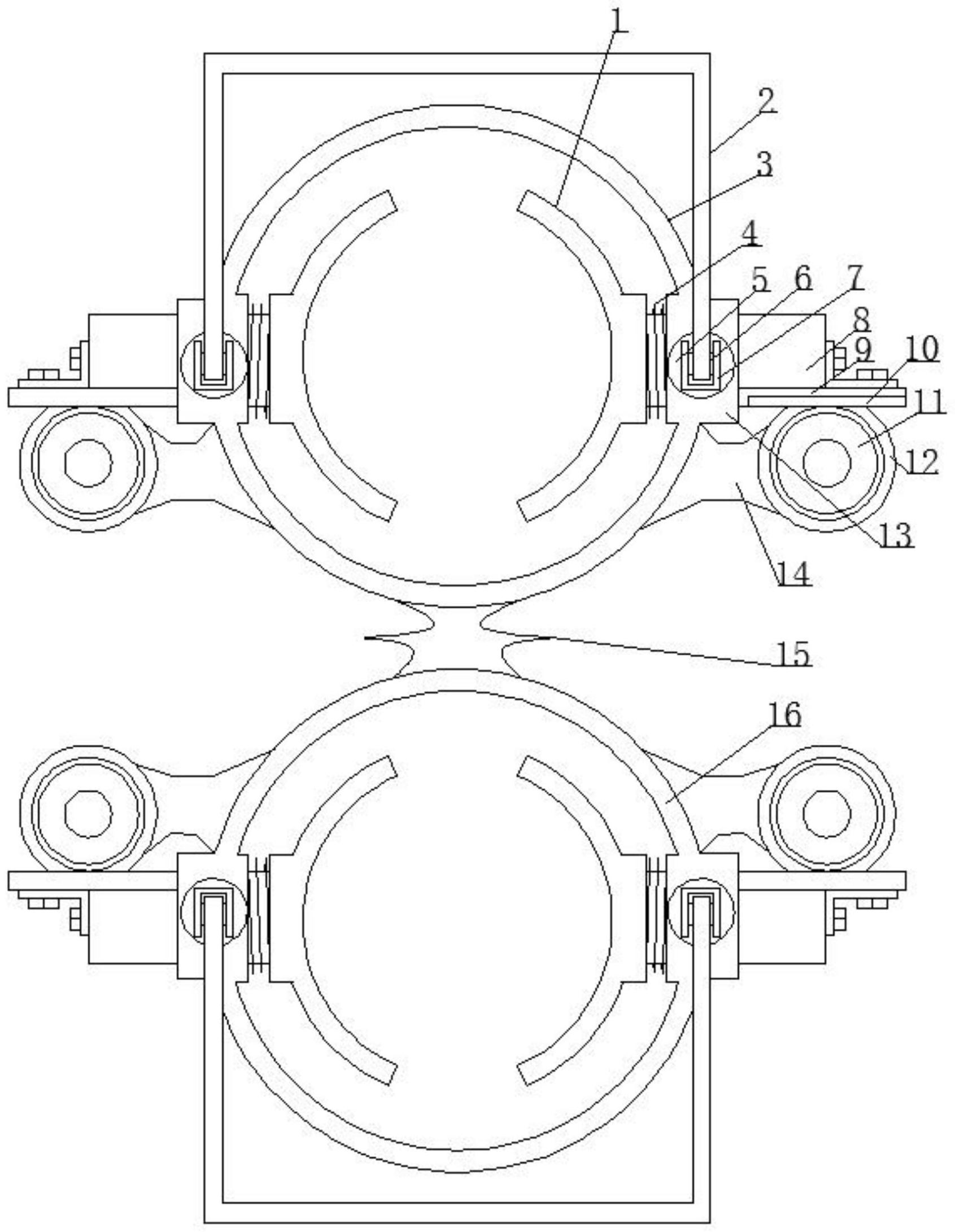

本发明的目的是为了解决现有技术的不足，提供了一种园林绿化带行走装置。 本发明是通过以下技术方案实现： 一种园林绿化带行走装置，包括第一套环和第二套环，所述第一套环和第二套环 之间固定连接有连接带，所述第一套环和第二套环左右两侧壁均焊接有导向环，所述导向 环表面固定安装有连接板，所述连接板上表面固定安装有导向框，所述导向框之间连接有 旋转框，所述旋转框与导向框之间连接有转轴，所述导向环内端面固定连接有螺旋弹簧，所 述螺旋弹簧内部套有滑杆，所述滑杆内端固定安装有夹板，所述滑杆下表面固定安装有连 接杆，所述连接杆下侧面焊接有齿条，所述第一套环和第二套环两侧面均焊接有机架，所述 机架外端固定安装有电机，所述电机中部安装有齿轮。 作为优选，所述连接带为弹力绳组成。 作为优选，所述导向框为U型结构且与旋转框铰接连接。 作为优选，所述夹板为弧形结构。 作为优选，所述齿轮与齿条啮合配合，滑杆与导向环滑动配合。 作为优选，所述螺旋弹簧分别与夹板和导向环固定连接。 与现有技术相比，本发明的有益效果是： 本发明利用电机的驱动，再结合齿轮与齿条的配合，可以使用夹板对多束绿化带 的植物进行捆扎，进而将多束绿化带的植物进行捆扎，通过捆扎可以增加支撑力，进而便于 让清洁工人在绿化带上进行行走，便于在较宽的绿化带上行走，实现对绿化带上垃圾的清 理，从而更加环保，通过旋转框的设置，可以对装置进行携带，进而可以在不同的绿化带上 进行行走，提高了适用范围，在绿化带内使用多组该装置，将松散的绿化带内的植物进行束 缚，进一步提升支撑力。本发明通过电机的驱动，使用夹板实现对绿化带内植物的捆扎，进 而提高绿化带植物的支撑力，便于在绿化带上行走，方便园林的清洁工人使用。 3 CN 111576290 A 说　明　书 2/2 页 附图说明 图1为本发明的结构示意图。 图2为本发明使用时的示意图。 标号说明：1、夹板，2、旋转框，3、第一套环，4、螺旋弹簧，5、连接板，6、转轴，7、导向 框，8、滑杆，9、连接杆，10、齿条，11、齿轮，12、电机，13、导向环，14、机架，15、连接带，16、第 二套环。
