技术摘要：
本发明公开一种电子烟气动开关的防水结构及电子烟，所述防水结构包括供电装置及气动开关，所述供电装置设有容置腔及与外界连通的感应气道，所述气动开关设有感应区，所述感应区处于负压状态时被触发，所述气动开关设有所述感应区的一端容置于所述容置腔内，且所述气动  全部
背景技术：
随着电子烟行业逐渐发展，小型电子烟越来越受消费者喜爱，为了减少产品体积， 通常采用气动开关感应用户抽吸来进行触发，使电子烟将存储的烟液雾化成烟雾供用户抽 吸。 然而，气动开关需要与电子烟抽吸的气道连通才可被用户抽吸时触发。当长时间 抽吸过程中，存储的烟液和雾化过程中产生的冷凝水会集聚在电子烟腔体内，而电子烟的 气动开关表面通常设有防尘布，容易吸附烟液和冷凝水，导致灵敏度降低，甚至短路损坏的 现象产生。
技术实现要素：

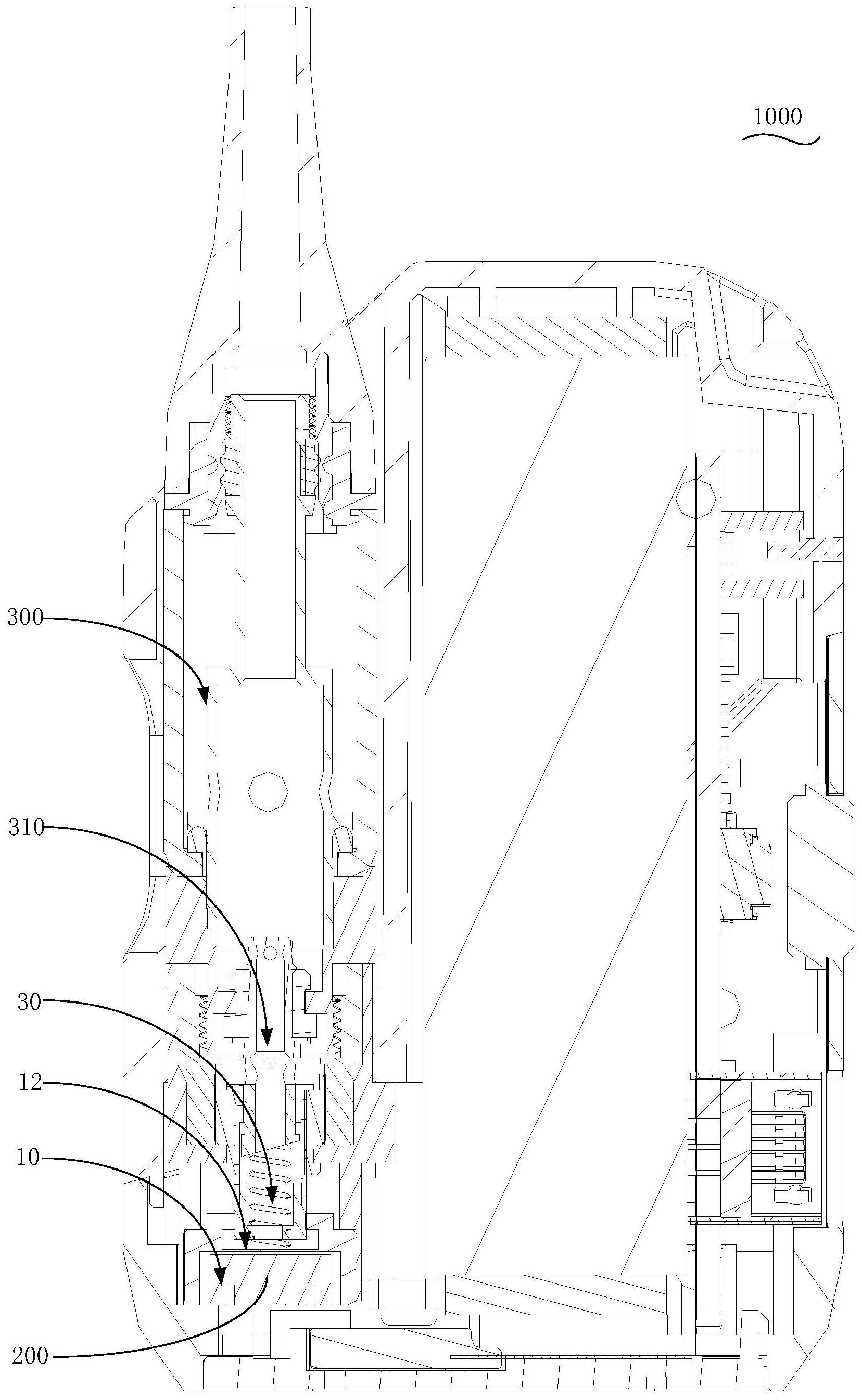

本发明的主要目的是提供一种电子烟的气动开关防水结构，旨在防止烟液和冷凝 水渗透至气动开关内，对气动开关产生损伤的现象产生。 为实现上述目的，本发明提出的一种电子烟气动开关的防水结构，包括供电装置 及气动开关，所述供电装置设有容置腔及与外界连通的感应气道，所述气动开关设有感应 区，所述感应区处于负压状态时被触发，所述气动开关设有所述感应区的一端容置于所述 容置腔内，且所述气动开关设有所述感应区的表面与所述容置腔的内腔壁围设成一密闭的 触发室； 所述容置腔包括柔性材质制备的第一腔壁，所述第一腔壁分隔所述感应气道和所 述触发室； 所述感应气道内的气流被抽出至外界时，所述第一腔壁受抽吸力朝向所述感应气 道内发生形变，以使所述触发室的容积增大。 可选地，第一腔壁密闭封堵所述感应气道远离外界的一端。 可选地，第一腔壁正对所述感应区；且/或，所述第一腔壁正对所述感应气道与外 界连通的开口。 可选地，供电装置包括密封件和一柔性材质制备的防护膜，所述气动开关包括设 有感应区的第一表面，所述密封件设有内腔以形成所述容置腔，所述密封件安装于所述供 电装置内部时，所述窗口对应所述感应气道设置，所述防护膜气密分隔所述窗口和所述感 应气道以形成所述第一腔壁。 可选地，防护膜与所述密封件一体成型。 可选地，密封件远离所述窗口的一端还设有供所述气动开关安装的避让开口，所 述气动开关设有所述感应区的一端沿所述避让开口插入所述容置腔内，且所述气动开关设 有所述感应区的一端的外周缘与所述容置腔的内腔壁过盈配合，以使所述气动开关的第一 4 CN 111588092 A 说　明　书 2/8 页 表面与第一腔壁之间形成所述密闭的触发室。 可选地，密封件于所述容置腔的内腔壁还设有至少一排气槽，所述排气槽的一端 从所述避让开口处显露于外界，另一端朝向所述窗口延伸。 可选地，排气槽从所述开口朝向所述窗口延伸的深度小于所述气动开关沿所述开 口插入的深度。 可选地，防护膜架设于所述容置腔设有窗口的内腔壁和气动开关的第一表面之 间。 可选地，气动开关插入所述容置腔内时，将所述防护膜压紧至所述容置腔设有窗 口的内腔壁，并密封罩盖所述窗口，所述防护膜在抽吸力作用下可朝向所述窗口发生形变。 可选地，防护膜朝向所述气动开关的一侧还设有支撑件，所述气动开关插入所述 容置腔时，与所述支撑件抵接，以使所述防护膜和所述气动开关的第一表面之间间隔形成 所述触发室。 可选地，防护膜的两侧均设有所述支撑件。 可选地，支撑件与所述防护膜一体成型。 可选地，支撑件呈环状设置，且所述支撑件的内环面所围成的面积大于或等于所 述感应区的面积，以使所述气动开关与所述支撑件抵接时，所述感应区容置于所述支撑件 的内环面所围成的区域内，未被所述支撑件覆盖的防护膜形成弹性形变区。 可选地，防护膜于所述弹性形变区处的厚度值为0.01mm-0.5mm。 可选地，防护膜朝向所述容置腔设有窗口的内腔壁还设有粘胶层，以将所述防护 膜和所述容置腔设有窗口的内腔壁粘合。 可选地，供电装置于所述感应气道远离所述外界的一端还设有导气缘，所述导气 缘中空设置以与所述感应气道连通，所述密封件于所述窗口的外缘还设有导气套，所述导 气套弹性套接于所述导气缘的外周，以使所述感应气道和所述窗口之间的气路导通；或，所 述密封件于所述窗口的外缘还设有导气套，所述导气套插入所述感应气道内。 本发明还提供一种电子烟，包括电子烟气动开关的防水结构，该防水结构包括供 电装置及气动开关，所述供电装置设有容置腔及与外界连通的感应气道，所述气动开关设 有感应区，所述感应区处于负压状态时被触发，所述气动开关设有所述感应区的一端容置 于所述容置腔内，且所述气动开关设有所述感应区的表面与所述容置腔的内腔壁围设成一 密闭的触发室； 所述容置腔包括柔性材质制备的第一腔壁，所述第一腔壁分隔所述感应气道和所 述触发室； 所述感应气道内的气流被抽出至外界时，所述第一腔壁受抽吸力朝向所述感应气 道内发生形变，以使所述触发室的容积增大。 可选地，电子烟还包括与供电装置电性连接的雾化装置，所述雾化装置设有至少 一进气口，所述至少一进气口连通所述雾化装置内部气路和所述感应气道 可选地，至少一进气口与所述供电装置的感应气道正对。 可选地，雾化装置设有至少两进气口，所述雾化装置安装于所述供电装置时，所述 至少两进气口中一进气口与外界气路连通，另一进气口与感应气道之间形成密闭气道，以 使所述感应气道中的气流仅通过所述进气口流出。 5 CN 111588092 A 说　明　书 3/8 页 本发明技术方案电子烟气动开关的防水结构，通过在供电装置内形成分隔的感应 气道和容置腔，当气动开关设有感应区的一端容置于所述容置腔内时，所述气动开关设有 感应区的表面与容置腔的内腔壁围成一密闭的触发室。进而有效防止油液和冷凝水从所述 感应气道渗透至所述触发室内，导致对气动开关造成腐蚀损伤的现象产生。进一步通过使 所述容置腔与感应气道交汇处的第一腔壁采用柔性材质制备。当用户抽吸时，感应气道内 的气流被抽出至外界，因而对第一腔壁产生一定的抽吸力，以使其发生形变，而形变后的触 发室容积增大。当所述触发室内的气流值一定，而容积增大时，其气压值降低，因而产生负 压以触发所述感应区，使电子烟正常工作。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图示出的结构获得其他的附图。 图1为本发明实施例中，电子烟的连接结构剖视示意图； 图2为本发明第二实施例中气动开关防水结构的连接结构剖视示意图； 图3为本发明第三实施例中气动开关防水结构的连接结构剖视示意图； 图4为本发明实施例中，气动开关插入所述密封件中的连接结构立体示意图； 图5为本发明实施例中，密封件的连接结构立体示意图； 图6为本发明电子烟的气动开关连接结构分解示意图。 附图标号说明： 标号 名称 标号 名称 100 供电装置 210 感应区 10 容置腔 2101 出气孔 11 密封件 220 导电片 111 窗口 2201 过气孔 112 避让开口 230 绝缘环 113 排气槽 240 浮动膜片 114 导气套 250 导电环 12 防护膜 260 电路板 121 支撑件 270 第一表面 122 粘胶层 300 雾化装置 13 触发室 310 进气口 30 感应气道 1000 电子烟 200 气动开关     本发明目的实现、功能特点及优点将结合实施例，参照附图做进一步说明。 6 CN 111588092 A 说　明　书 4/8 页
