技术摘要：
本发明的一种高尺寸稳定性的医用面料，包括依次设置的：第一涤纶丝层,由涤纶丝采用满穿方式依次串套成圈而成；第二涤纶丝层，由涤纶丝采用满穿方式依次串套成圈而成；第一延展层由涤纶丝采用满穿方式依次往返而成，且与第二涤纶丝层连续；基体层由第一棉纱与导电纱采用  全部
背景技术：
医学发展为人类的健康提供了更好的保障，但是目前医护人员的工作环境仍然是 很容易接触到有毒有害气体或气溶胶，有害的血液或者体液以及有害的传染性病毒等。因 此医护人员需要穿上专业的医护服装，来隔离病菌、病毒及有害超细粉尘等，保持环境健康 清洁。医护专业服装作为医护人员的专业制服，是身份的标签，在确保医护人员应对多种工 作场合的同时，也体现了医护人员的职业尊严。 医用面料的特性决定了其最终产品的特性，目前多数的医用面料为机织面料，存 在弹性差，透气性差、尺寸稳定性差以及洗后易褶皱等缺点，同时功能性相对单一，并会随 着洗涤次数的增加而明显减弱，严重影响了医护人员的穿着舒适性，降低了医护人员本该 有的职业尊严。因此急需针对上述问题对医用面料进行创新，开发尺寸稳定且具备多种耐 久功能性的新型医用面料。
技术实现要素：

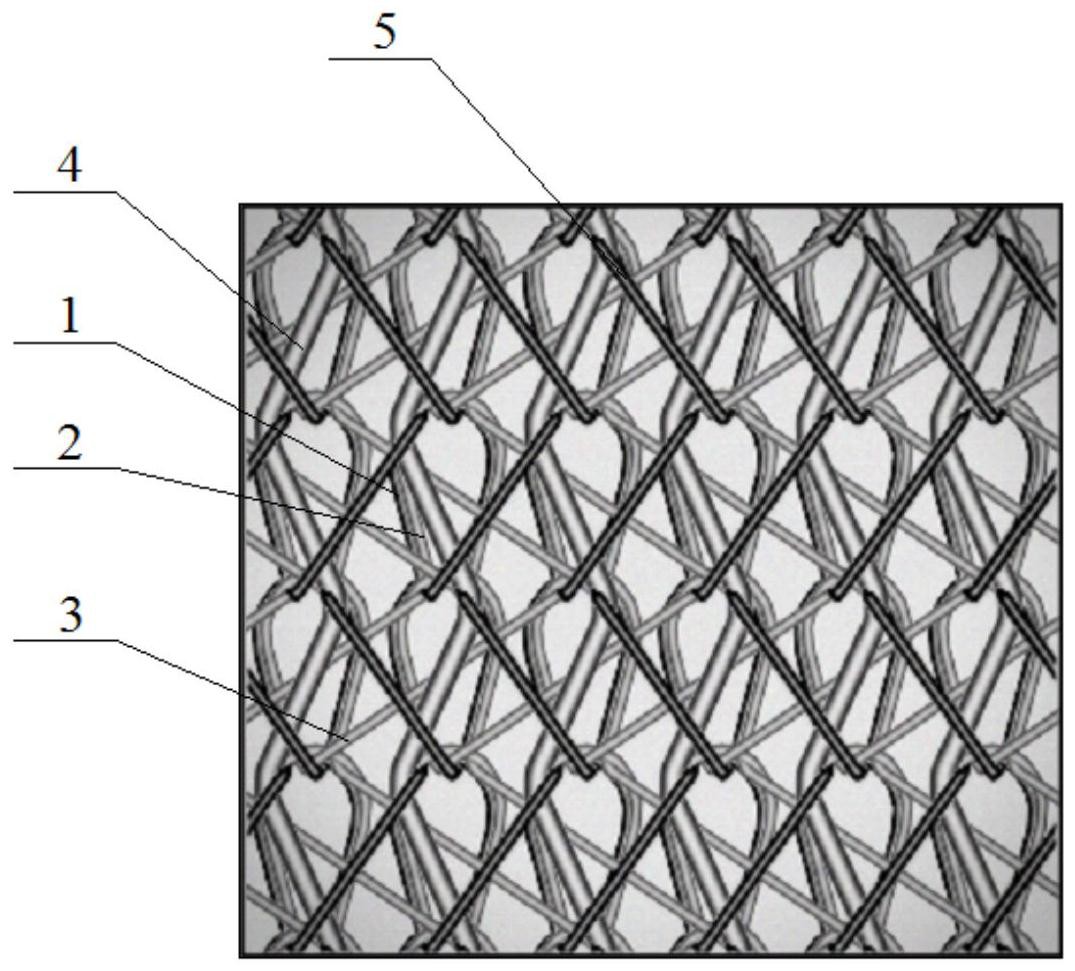

因此，本发明要解决的技术问题在于克服现有技术中医用面料弹性差，透气性差、 尺寸稳定性差以及洗后易褶皱等缺点，同时赋予产品多种耐久功能性。 为此，采用的技术方案是，本发明的一种高尺寸稳定性的医用面料，包括依次设置 的： 包括依次设置的： 第一涤纶丝层,由涤纶丝采用满穿方式依次串套成圈而成； 第二涤纶丝层，由涤纶丝采用满穿方式依次串套成圈而成； 第一延展层，由涤纶丝采用满穿方式依次往返而成，且与所述第二涤纶丝层连续； 基体层，由第一棉纱与导电纱采用满穿方式往返而成，所述导电纱由导电丝与第 二棉纱并线而成，任意两根所述导电纱的间距为1.5cm～2.1cm； 第二延展层，由涤纶丝采用满穿方式依次往返而成，且与所述第一涤纶丝层连续。 优选的，所述导电丝由导电性微粒子与高分子聚合物共混或复合纺丝而制成，所 述导电丝的规格为20～30D。 优选的，所述第一涤纶丝层包括若干根第一纱线，每根所述第一纱线均在相邻两 根织针的针前完成往返横移，形成第一线圈； 所述第二涤纶丝层包括若干根第二纱线，每根所述第二纱线均在相隔两根织针的 针前完成往返横移，形成第二线圈； 所述第一延展层包括若干根第三纱线，所述第三纱线与所述第二纱线连续，每根 所述第三纱线均在相隔两根织针的针背完成往返横移，形成里层延展线； 4 CN 111575896 A 说　明　书 2/7 页 所述第二延展层包括若干根第四纱线，所述第四纱线与所述第一纱线连续，每根 所述第四纱线均在相邻两根织针的针背完成往返横移，形成外层延展线。 优选的，所述基体层中，所述导电纱的捻度为250～350捻/米，所述导电纱与所述 第一棉纱的比例为1:20～1:35。 优选的，所述棉纱采用28～60支的单股精梳纯棉纱或56～120支的双股精梳纯棉 纱，使用比例为10～20％。 优选的，所述涤纶丝采用全消光纱，所述涤纶丝中的二氧化钛的含量大于等于 2.5％。 优选的，所述第一棉纱和所述第二棉纱分别替换为第一涤纶丝和第二涤纶丝。 本发明还提供一种如上所述的高尺寸稳定性的医用面料的制备方法,其特征在 于，包括以下步骤： 包括以下步骤： 准备导电纱备用，将导电丝与第二棉纱/涤纶丝进行并线处理，形成导电纱，控制 并线后任意两根导电纱的间距为1.5cm～2.1cm； 整经，在整经机上，分别对第一棉纱、导线纱及涤纶丝进行整经处理； 经编织造，将整经后的导电纱与第一棉纱采用衬纬组织形式编织，形成基体层，将 涤纶丝与基体层同时编织，形成分别穿套在所述基体层两侧的第一涤纶丝层及第二延展 层、第二涤纶丝层及第一延展层，编织之后得到面料的坯布，并入库； 对坯布精练漂白，在高温高压液流染色机内进行,温度为90～110℃,漂白时间为 30～60分钟，选择浴比为1:8～1:15； 第一次定型，采用正超喂工艺,进布的速度大于拉幅机或定型机的车速，温度为 180～220℃,进布的速度为15～30m/min； 染色，加入染料、吸湿速干助剂和抑菌剂进行染色，染色后采用皂洗-热洗-中和的 工艺进行后处理； 第二次定型，采用正超喂工艺，定型后得到医用面料。 优选的，在整经步骤中，对涤纶丝的整经，整经速度为300～700m/min，整经张力为 0.15～0.25cn/dtex； 对棉纱的整经，整经速度为200～600m/min，整经张力为0.15～0.20cn/dtex。 优选的，所述第一涤纶丝层包括若干根第一纱线，每根所述第一纱线均在相邻两 根织针的针前完成往返横移，形成第一线圈； 所述第二涤纶丝层包括若干根第二纱线，每根所述第二纱线均在相隔两根织针的 针前完成往返横移，形成第二线圈； 所述第一延展层包括若干根第三纱线，所述第三纱线与所述第二纱线连续，每根 所述第三纱线均在相隔两根织针的针背完成往返横移，形成里层延展线； 所述第二延展层包括若干根第四纱线，所述第四纱线与所述第一纱线连续，每根 所述第四纱线均在相邻两根织针的针背完成往返横移，形成外层延展线。 优选的，在对坯布精练漂白步骤中，添加漂白助剂双氧水3～5g/L和氢氧化钠3～ 5g/L。 优选的，在第一次定型步骤中，选择温度为180～220℃，速度为15～30m/min。 5 CN 111575896 A 说　明　书 3/7 页 优选的，在染色的步骤中，染色的温度为125～135℃，染色的时间为30～60min，浴 比为1:8～1:15。 优选的，在第二次定型步骤中，选择温度为180～200℃，速度为15～30m/min，并添 加树脂整理剂。 本发明技术方案具有以下优点：本发明，不仅具有相对优良的弹性和尺寸稳定性， 还具有良好的透气性及抗皱性，同时具备多种耐久型例如抑菌、抗静电、吸湿速干、易去污 等复合功能性。用它制作的医护专业服装，因弹性好而更舒适，因尺寸稳定性好而耐洗不缩 水，因透气性好而不闷热，因抗皱性好而洗后不褶皱，满足了医护人员在多种场合例如仪器 室、病房及办公室等场合的使用，在有效提升综合防护性能的同时，也保护了医护人员的隐 私，维护了医护人员的职业尊严。 本发明的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变 得显而易见，或者通过实施本发明而了解。本发明的目的和其他优点可通过在所写的说明 书、权利要求书、以及附图中所特别指出的结构来实现和获得。 下面通过附图和实施例，对本发明的技术方案做进一步的详细描述。 附图说明 附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实 施例一起用于解释本发明，并不构成对本发明的限制。在附图中： 图1为本发明的侧视图； 图2为本发明的俯视图； 图3为本发明中第二涤纶丝层和第一延展层的结构示意图； 图4为本发明中基体层的结构示意图； 图5位本发明中第一涤纶丝层和第二延展层的结构示意图。 附图中标记如下：1-第一涤纶丝层；2-第二涤纶丝层；3-第一延展层，4-基体层；5- 第二延展层。
