技术摘要：
本发明公开了一种适于雾化治疗的辅助老年人通气用呼吸面罩，属于雾化治疗用呼吸面罩技术领域，其包括面罩主体，所述面罩主体的左侧面设置有面罩门，所述面罩门的顶端固定连接有销轴，所述销轴的一端卡接在面罩主体的内壁。该适于雾化治疗的辅助老年人通气用呼吸面罩，  全部
背景技术：
在对患者进行治疗时，通常会使用到呼吸面罩来辅助患者进行治疗，保证患者维 护身体良好状态，而呼吸面罩一般适用于成人罩在鼻子或嘴和鼻子上，连接CPAP或双水平 呼吸治疗以使用，在使用呼吸面罩时，由于老年患者在进行治疗时容易发生呕吐的情况，而 其行作起来较为不便，现有的呼吸面罩一般是牢固绑定在患者面部，不便于患者随时打开 进行呕吐，进而不便于老年患者使用，存在不够人性化的问题。
技术实现要素：

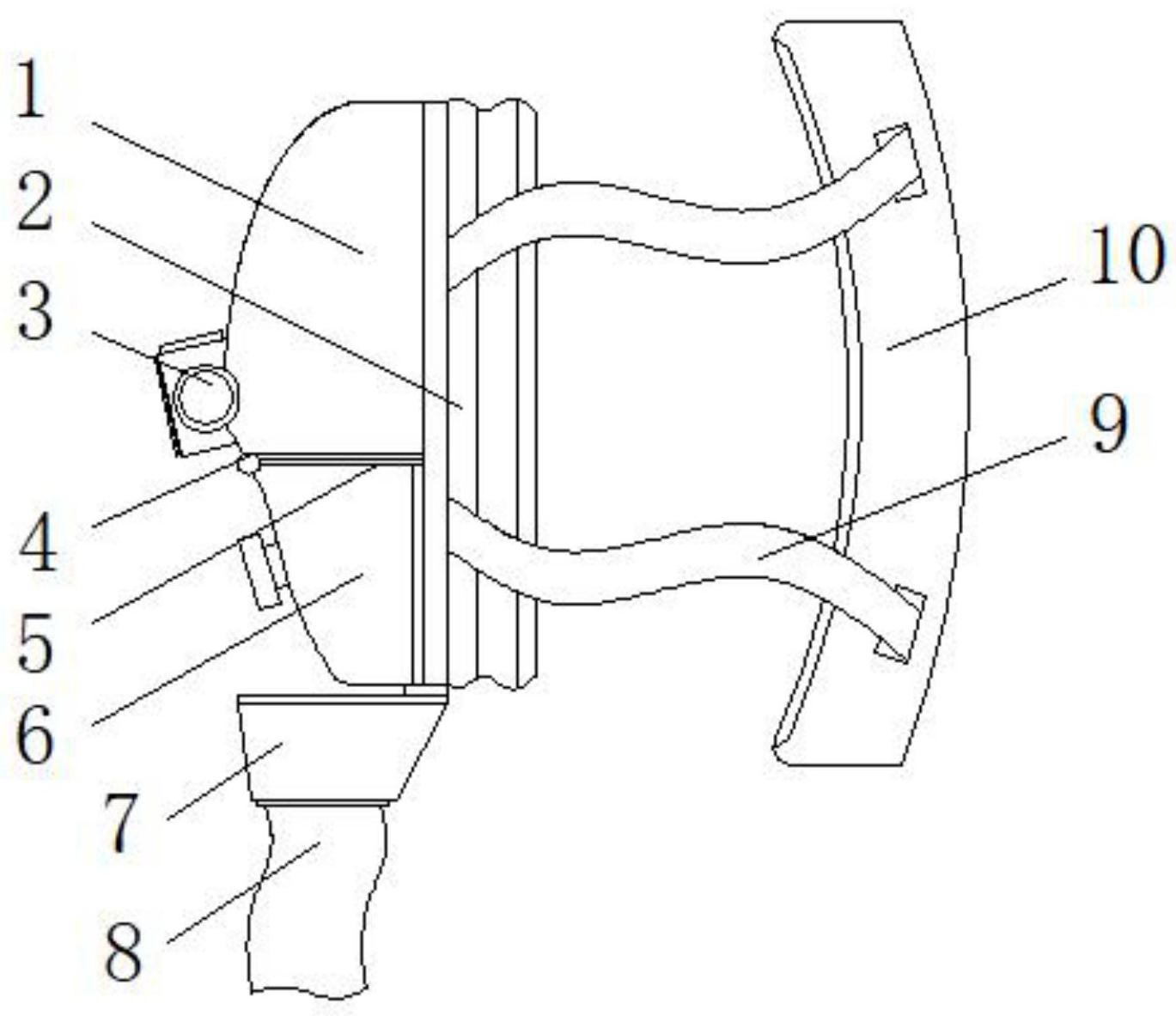

(一)解决的技术问题 为了克服现有技术的上述缺陷，本发明提供了一种适于雾化治疗的辅助老年人通 气用呼吸面罩，解决了由于老年患者在进行治疗时容易发生呕吐的情况，而其行作起来较 为不便，现有的呼吸面罩一般是牢固绑定在患者面部，不便于患者随时打开进行呕吐，进而 不便于老年患者使用，存在不够人性化的问题。 (二)技术方案 为实现上述目的，本发明提供如下技术方案：一种适于雾化治疗的辅助老年人通 气用呼吸面罩，包括面罩主体，所述面罩主体的左侧面设置有面罩门，所述面罩门的顶端固 定连接有销轴，所述销轴的一端卡接在面罩主体的内壁，所述面罩门右侧面的外壁与面罩 主体左侧面的内壁均粘接有橡胶吸附条。 所述面罩主体的下表面固定连接有接料槽，所述接料槽的下表面卡接有排料管， 所述面罩主体的正面与背面均固定连接有两个绑带，所述面罩主体的右侧面设置有橡胶头 箍，所述绑带的右端与橡胶头箍的外壁固定连接，所述面罩主体的右侧面固定连接有弹性 软垫层。 作为本发明的进一步方案：所述橡胶吸附条内设置有磁条，所述面罩门的左侧面 固定连接握把块，所述面罩门的左侧面设置有进口管。 作为本发明的进一步方案：所述橡胶头箍内设置有弹性网层，所述弹性网层的左 侧面固定连接有若干个海绵条。 作为本发明的进一步方案：所述弹性软垫层为波浪形结构，所述弹性软垫层的形 状结构与面罩主体的右侧面形状结构相吻合。 作为本发明的进一步方案：所述面罩主体的内壁设置有若干个导流槽。 作为本发明的进一步方案：所述面罩主体的内壁固定连接有鼻槽块，所述鼻槽块 的内壁开设有两个嵌槽，所述鼻槽块的内壁设置有两个嵌块，所述嵌块的外壁固定连接有 硅胶垫，所述嵌块的一端卡接在嵌槽内。 3 CN 111588960 A 说　明　书 2/3 页 (三)有益效果 与现有技术相比，本发明的有益效果在于： 1、该适于雾化治疗的辅助老年人通气用呼吸面罩，通过设置销轴、橡胶吸附条、面 罩门、接料槽和排料管，通过销轴和橡胶吸附条的配合，使得面罩门便于打开和稳定闭合， 进而在患者需要呕吐时，能够快速打开面罩门进行呕吐，方便患者操作且较为人性化，同时 通过接料槽和排料管的配合，可以便于将呕吐物导流走，方便进行统一收集，能够让患者保 持洁净，方便医护人员护理。 2、该适于雾化治疗的辅助老年人通气用呼吸面罩，通过设置鼻槽块、嵌块、嵌槽和 硅胶垫，通过嵌块和嵌槽的配合，使得硅胶垫能够便于拆卸，进而能够根据患者的需求，通 过安装硅胶垫来增加鼻槽块的支撑空间，使得患者能够稳定佩戴面罩主体并且较为舒适， 方便进行治疗。 附图说明 图1为本发明正视的结构示意图； 图2为本发明面罩主体右视的结构示意图； 图3为本发明橡胶头箍左视的结构示意图； 图4为本发明图2中A处放大的结构示意图； 图中：1面罩主体、2弹性软垫层、3进口管、4销轴、5橡胶吸附条、6面罩门、7接料槽、 8排料管、9绑带、10橡胶头箍、11鼻槽块、12导流槽、13弹性网层、14海绵条、15嵌块、16嵌槽、 17硅胶垫。
