技术摘要：
本发明公开了一种透水路面清洁装置，包括车体，车体上安装有水箱，所述车体底部自前向后依次安装有透水性检测装置、洒水超声震动装置和负压抽吸装置。本发明可以快速检测透水路面的透水性能，并根据检测到的透水性能调整车体的速度，从而对透水路面的清洁更完全；通过  全部
背景技术：
透水路面是一种内部有大量的贯通性孔隙使得路面具有良好的透水性能，能够快 速让大量的雨水渗入地下，从而有效减小或消除城市暴雨洪涝灾害的路面。目前城市的路 面大多是透水里面。但是由于地面泥沙以及降雨产生的地表径流中含有的大量悬浮颗粒， 这些颗粒随水不断进入透水材料孔隙，造成孔隙堵塞使得透水路面的透水性能将内地，最 终演变成非透水路面，使用寿命缩短，增大了城市洪涝和冻融灾害发生的可能性。因此需要 对透水路面进行及时清理。目前清理是通常是采用高压冲洗理或真空抽吸的方式。其中高 压冲洗不能将压力传递到路面深处，而真空抽吸由于车辆移动时会产生滑动摩擦，导致抽 吸嘴与路面容易出现缝隙，导致抽吸压力不够。此外，路面不同位置堵塞程度不同，因此清 洁时的清洁时间一致的话，会导致部分位置清洁完全。
技术实现要素：

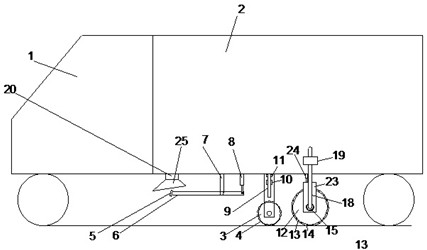

为解决上述技术问题，本发明公开了一种透水路面清洁装置。本发明可以快速检 测透水路面的透水性能，并根据检测到的透水性能调整车体的速度，从而对透水路面的清 洁更完全；通过将滑动摩擦转化为转动摩擦的方式，降低了透水路面对抽吸滚轮的摩擦，并 通过第二伸缩装置保证了抽水槽与透水路面的贴合程度，使得抽水槽与透水路面贴合更加 紧密，从而保证了真空泵对透水路面的吸力且通过超声波震动的方式提高了对透水路面的 清洁效率和效果。 为达到上述目的，本发明主要提供了如下方案： 一种透水路面清洁装置，包括车体，车体上安装有水箱，所述车体底部自前向后依次安 装有透水性检测装置、洒水超声震动装置和负压抽吸装置；所述透水性检测装置包括音频 收集器和敲击锤，音频收集器无线连接有上位机；敲击锤连接有锤柄，锤柄轴接在与车体固 定连接的第一U形架上；锤柄末端轴接有与车体轴接的第一伸缩装置；所述洒水超声震动装 置包括超声波滚轮，超声波滚轮沿周向成形有若干导水槽，超声波滚轮上方安装有出水管， 出水管上安装有过滤器和水泵；所述负压抽吸装置包括耐磨弹性橡胶制成的抽吸滚轮，抽 吸滚轮与抽吸滚轮沿周向成形有若干抽水槽；相邻抽水槽之间的槽壁厚度不大于0.5cm；抽 吸滚轮轴接在转轴上；抽吸滚轮内成形有径向设置且与抽水槽一一对应的吸水管道；转轴 底部成形有与吸水管道对应的对接管道，对接管道通过连通管与水箱连通；连通管上安装 有真空泵； 运行时，伸缩装置带动敲击锤敲击路面，音频收集器收集路面的震动频率，并根据上位 机内存储的透水路面透水性能与敲击声音频率对照曲线得到透水路面的透水性能；车体根 据透水路面对应位置的透水性能，调整车体经过时的速度，透水路面透水性能好的位置车 体经过速度快，透水路面透水性能差的位置车体经过速度慢；出水管的水进入导水槽，使得 4 CN 111608117 A 说　明　书 2/3 页 超声波滚轮与透水路面之间形成水体滞留带，通过水体将超声波传递到透水路面缝隙深 处，震动使得透水路面内的泥沙松动，然后抽吸滚轮经过，扣住透水路面的抽水槽与对接管 道连通，透水路面内的水以及泥沙被真空泵吸入水箱，然后经过过滤后重新自出水管流出。 进一步的改进，所述路面透水性能与敲击声音频率对照曲线取得方法如下：  步骤 一、制作与被清洗透水路面完全相同的试验路面； 步骤二、使用透水路面敲击装置敲击试验路面，记录敲击时试验路面声音的频率，然后 使用双环法检测试验路面的透水性并记录； 步骤三、在试验路面上铺设泥沙，浇水使得泥沙淤堵透水路面，然后冲去多余的泥沙， 将路面烘干；再使用透水路面敲击装置敲击试验路面，记录敲击时试验路面声音的频率，然 后使用双环法检测试验路面的透水性并记录； 步骤四、重复步骤三，至双环法检测得到的试验路面的透水性不再变化； 步骤五、将透水路面敲击装置敲击试验路面时的试验路面的声音频率和试验路面对应 的透水性分别做横坐标和纵坐标，得到一系列标记点，将一系列标记点拟合则得到透水路 面透水性能与敲击声音频率对照曲线。 进一步的改进，所述抽吸滚轮两端通过轴承与转轴轴接，且轴承外安装有油封。 进一步的改进，所述转轴通过第二U形架连接有第二伸缩装置。 进一步的改进，所述第一伸缩装置和第二伸缩装置均为气缸、油缸或丝杆机构。 进一步的改进，所述伸缩装置为气缸或油缸。 进一步的改进，所述音频收集器外固定有喇叭状集音罩。 本发明的优点： 1.可以快速检测透水路面的透水性能，并根据检测到的透水性能调整车体的速度，从 而对透水路面的清洁更完全。 2.通过将滑动摩擦转化为转动摩擦的方式，降低了透水路面对抽吸滚轮的摩擦， 并通过第二伸缩装置保证了抽水槽与透水路面的贴合程度，使得抽水槽与透水路面贴合更 加紧密，从而保证了真空泵对透水路面的吸力。 3.通过超声波震动的方式提高了对透水路面的清洁效率和效果。 附图说明 图1为本发明的结构示意图； 图2转轴与抽吸滚轮的结构示意图。
