技术摘要：
本发明提供了一种运动平稳连接可靠的纺织胶辊，属于纺织设备技术领域，用于解决现有胶辊运动不稳定，连接不可靠的技术问题。包括固定轴承座和移动座，固定轴承座内设置有阶梯轴，移动座上设置有滑动轴承座，滑动轴承座内设置有花键套，花键套上设置有外罩和端盖，阶梯  全部
背景技术：
纺织原意纺纱与织布的总称，现代纺织和印染通常都离不开胶辊，胶辊是以金属 或其他材料为芯，外覆橡胶经硫化而制成的辊状制品；现有纺织胶辊虽然能够实现拆装方 便，但急停等受冲击情况下运动不平稳，各零部件连接处连接不可靠，从而导致运动不可 靠。 经 检 索 ，如 中 国 专 利 文 献 公 开 了 一 种 便 于 安 装 的 胶 辊【申 请 号 ： CN201821144391.4；公开号：CN208898225U】。这种便于安装的胶辊，包括胶辊主体、胶面、和 金属轴芯，胶辊主体为空心状的圆柱形结构，胶面覆盖整个胶辊主体的上表面，胶辊主体的 两端分别设有一根金属轴芯，轴承安装在金属轴芯上，所述金属轴芯的一端设有一个开口 槽，开口槽中设有销钉，轴承通过销钉固定在金属轴芯上，金属轴芯与胶辊主体之间设有连 接件，该便于安装的胶辊虽然安装和拆卸方便，但运动过程受冲击时不稳定，连接处仅通过 螺纹配合，连接不可靠。
技术实现要素：

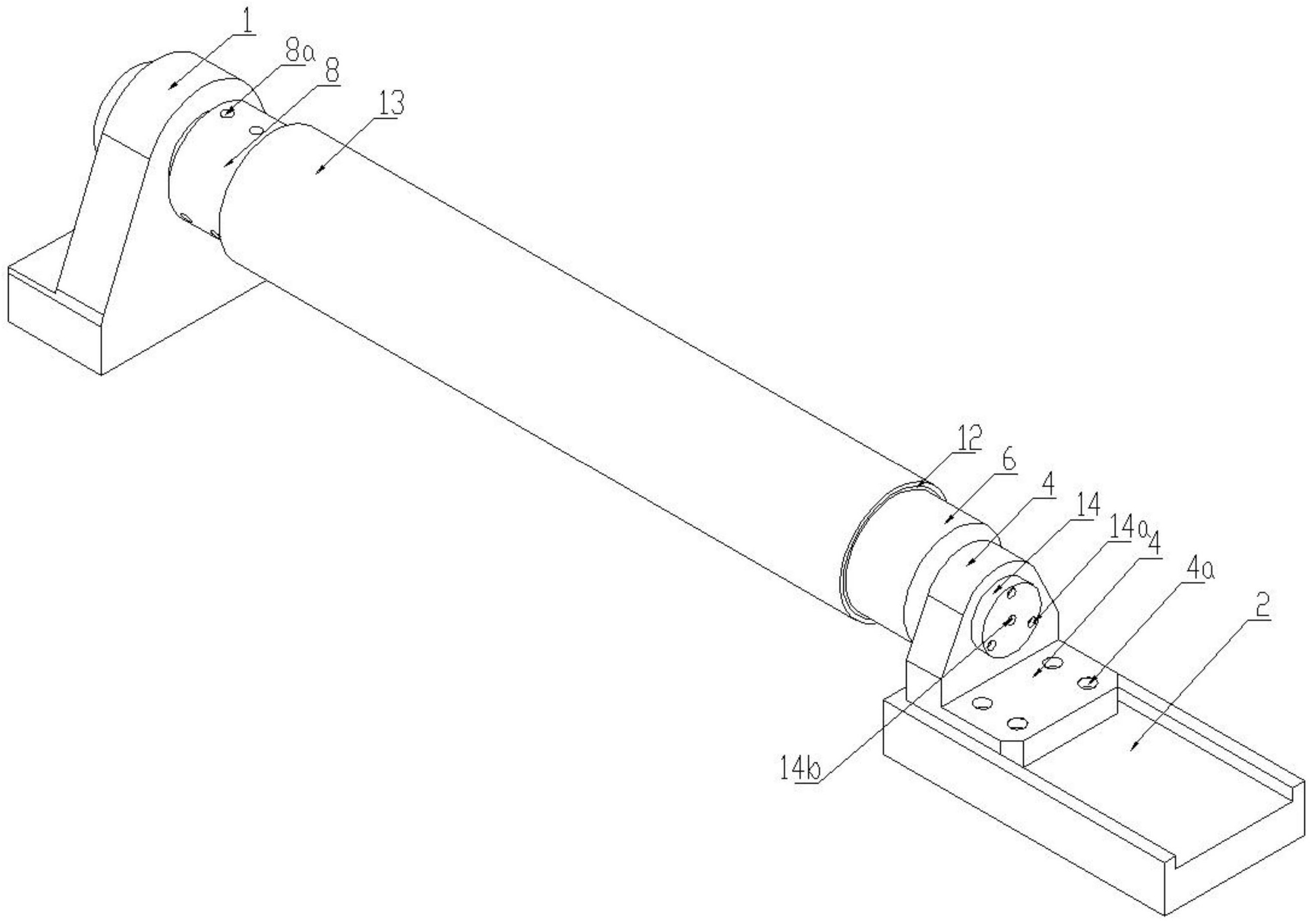

本发明的目的是针对现有的技术存在上述问题，提出了一种运动平稳连接可靠的 纺织胶辊，该装置要解决的技术问题是：如何保证纺织胶辊便于拆装的同时，运动传递和连 接强度可靠性高，在受冲击时能保持平稳运动。 本发明的目的可通过下列技术方案来实现： 一种运动平稳连接可靠的纺织胶辊，包括固定轴承座和移动座，所述固定轴承座 和移动座都固定在机架上，固定轴承座内设置有阶梯轴，移动座上滑动设置有滑动轴承座， 滑动轴承座内设置有花键套，花键套的端部固定有外罩，花键套上连接有端盖，阶梯轴和端 盖之间设置有轴芯，阶梯轴和轴芯之间设有锁紧支撑套，轴芯内设置有密封盖、配重轴、外 防水罩板、内防水罩板和阻尼液，轴芯上套设固定有胶壳，胶壳上套设固定有胶层。 本发明的工作原理是：滑动轴承座通过螺栓固定在移动座上，移动滑动轴承座，可 方便的更换胶辊上的零件，通过阶梯轴与电机相连能带动胶辊整体转动，通过花键连接，转 动可靠，外罩能固定花键套和端盖，通过锁紧支撑套能加强阶梯轴和轴芯之间的连接，并起 加强支撑作用，通过设置配重轴和阻尼液，能使胶辊稳定转动，吸收转动或急停时的震动冲 击，通过在胶壳外设置胶层，能在胶面损坏时，方便的更换胶层，而不用更换整个胶辊，操作 方便，节省时间和成本。 所述轴芯的一端为轴芯连接端，轴芯的另一端设有空腔，空腔外设有对称的轴芯 平面槽，轴芯连接端内开设有轴芯花键槽，胶壳内开设有胶壳平切面。 所述密封盖固定在空腔的端部，配重轴的一端转动设置在空腔底部，配重轴的另 一端转动设置在密封盖上，内防水罩板和外防水罩板分别安装在空腔两端，外防水罩板上 3 CN 111547551 A 说　明　书 2/5 页 设有注液管，注液管贯穿密封盖，阻尼液填充在空腔内。 采用以上结构，配重轴可与轴芯相对转动，保持平衡，通过配重轴和轴芯分别与阻 尼液之间的黏滞阻力，能使轴芯在受冲击时，动能衰减，保持平稳转动，通过内防水罩板和 外防水罩板能防止阻尼液溢出，通过注液管能添加或排出阻尼液。 所述阶梯轴由外向内依次设有外连接段、转动段、固定段和花键段，外连接段与电 机的输出轴相连，转动段转动设置在固定轴承座内，花键段与轴芯花键槽花键配合。 采用以上结构，通过外连接段与电机的输出轴相连，为胶辊整体提供动力，转动段 与固定轴承座内的轴承配合，花键段与轴芯花键槽通过花键配合，保证连接处的转动可靠 性，且拆装轴芯方便。 所述固定段和轴芯连接端的外径相同，且固定段和轴芯连接端的外径等于锁紧支 撑套的内径，锁紧支撑套套设在固定段和轴芯连接端上，锁紧支撑套上开设有两排若干圆 周均布的锁紧螺纹孔，两排锁紧螺纹孔分别位于固定段和轴芯连接端上方。 采用以上结构，将锁紧支撑套套设在固定段和轴芯连接端上，通过在锁紧螺纹孔 内设置顶丝能将阶梯轴和轴芯锁定，加强连接可靠性，拆装轴芯时只需转动顶丝即可，操作 方便。 所述端盖内开设有端盖平切面，端盖平切面和胶壳平切面分别与轴芯平面槽滑动 配合，端盖的端部设有端盖花键轴，端盖花键轴固定在外罩上，端盖和锁紧支撑套的外径都 大于轴芯的外径，且端盖锁紧支撑套和的外径都小于胶壳的外径。 采用以上结构，通过端盖平切面和胶壳平切面分别与轴芯平面槽配合，保证转动 和连接可靠，避免产生相对滑动从而影响纺织质量，端盖和锁紧支撑套的外径都大于轴芯 的外径，能方便地固定胶壳。 所述滑动轴承座上开设有若干均布的固定孔，花键套内设有套内花键槽，套内花 键槽与端盖花键轴相配合，外罩上开设有若干圆周均布的外周孔，外罩中心开设有中心孔， 外周孔和中心孔分别位于花键套和端盖花键轴外。 采用以上结构，通过固定孔内设置螺栓对滑动轴承座进行固定，套内花键槽与端 盖花键轴配合，保证胶辊转动的可靠性，外罩分别与花键套和端盖花键轴通过螺栓连接，能 固定花键套和端盖之间的相对位置。 与现有技术相比，本运动平稳连接可靠的便于拆装的纺织胶辊具有以下优点： 1、通过配重轴和轴芯分别与阻尼液之间产生的黏滞阻力，能使轴芯在受冲击时， 动能衰减，保持平稳转动，且各零件间通过花键或平面槽配合，设置锁紧支撑套，能保证转 动传递和连接强度的可靠性，运动可靠； 2、端盖和锁紧支撑套的外径都大于轴芯的外径，便于胶壳限位，固定胶壳，更换胶 面方便； 3、各零件结构设计合理，满足互换性，只需移出滑动轴承座，便可方便的更换胶辊 上零件，而不用更换整个胶辊，操作方便，节省时间和成本。 附图说明 图1是本发明的轴测结构示意图； 图2是本发明的正视结构示意图； 4 CN 111547551 A 说　明　书 3/5 页 图3是本发明的爆炸结构示意图； 图中：1-固定轴承座、2-移动座、3-阶梯轴、3a-外连接段、3b-转动段、3c-固定段、 3d-花键段、4-滑动轴承座、4a-固定孔、5-花键套、5a-套内花键槽、6-端盖、6a-端盖花键轴、 6b-端盖平切面、7-轴芯、7a-轴芯连接端、7b-轴芯花键槽、7c-空腔、7d-轴芯平面槽、8-锁紧 支撑套、8a-锁紧螺纹孔、9-密封盖、10-配重轴、11-外防水罩板、11a-注液管、12-胶壳、12a- 胶壳平切面、13-胶层、14-外罩、14a-外周孔、14b-中心孔、15-内防水罩板、16-阻尼液。
