技术摘要：
本发明公开了移动式荧光渗透液废水自动处理装置，包括机体，所述机体包括PLC自动控制操作柜、液体定量数控注入机、反应液储存柜、臭氧发生器，所述反应液储存柜包括第一储存柜、第二储存柜和第三储存柜，所述机体内还设有第二水泵，所述第二水泵连接有废水收集管，所述  全部
背景技术：
无损检测领域荧光检测技术主要为两类，一类是荧光磁粉检测，另一类是荧光渗 透液检测，其中后者检测灵敏度高，综合性能更佳等优势，逐渐取代前者成为检测主流。主 要应用于航空件、特种设备、精密零件的无损探伤表面检测。 荧光渗透检测后的零件清洗过程中会产生大量高浓度的荧光渗透检测废水，其主 要成分包括荧光染料、矿物油以及各种化学添加剂，成分十分复杂。如果不及时处理，会对 环境造成极大污染。 目前的污水处理设备运行成本太高，占地大，在沉淀污染物操作时会产生二次污 染；同时，因污水处理成本太高引起检测不能全面覆盖，导致检测质量下降，后清洗效果不 佳腐蚀工件，后期会产生重大质量隐患。
技术实现要素：

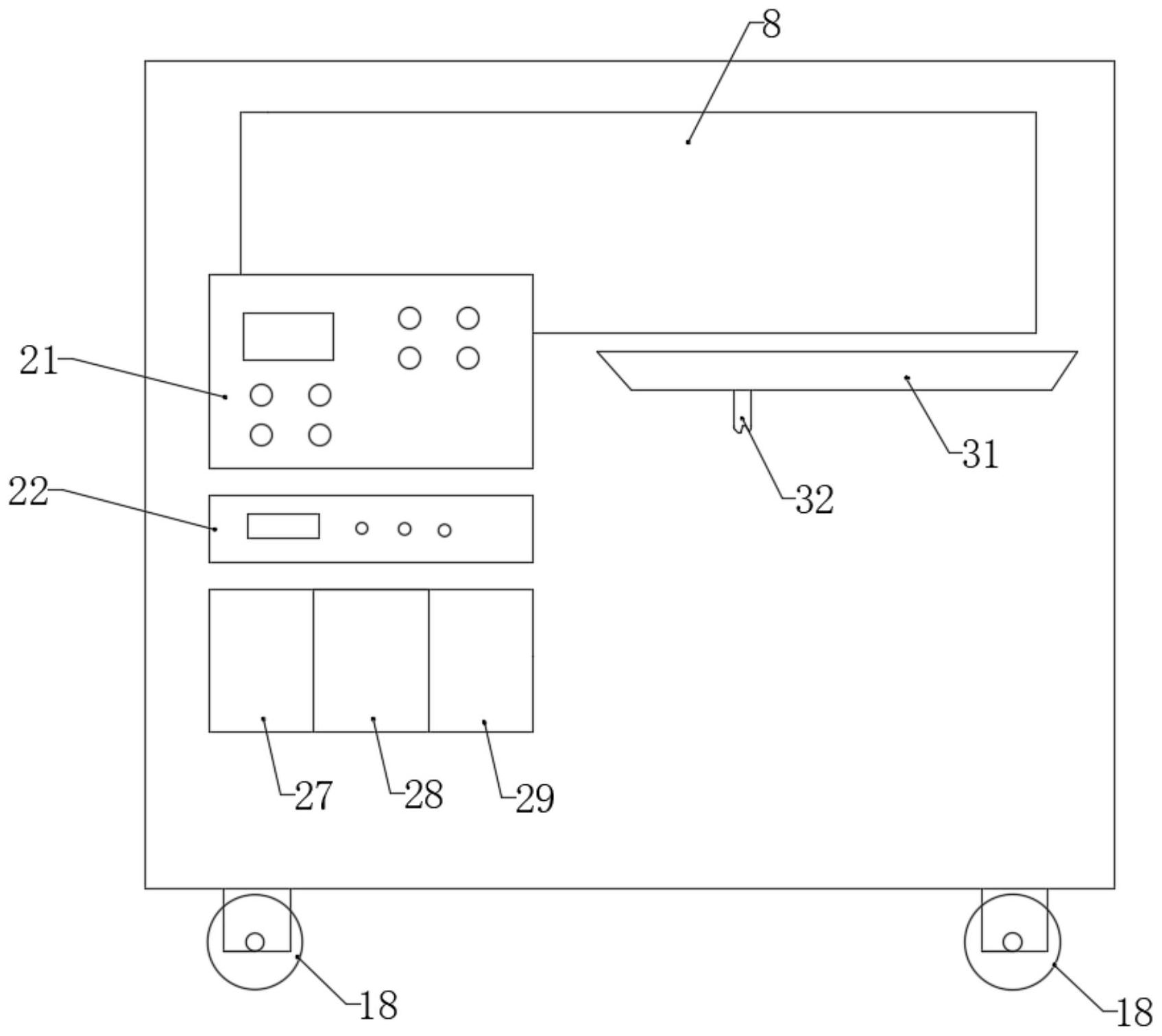

本发明的目的是为了解决现有技术中存在的缺陷，而提出的移动式荧光渗透液废 水自动处理装置。 为了实现上述目的，本发明采用了如下技术方案： 移动式荧光渗透液废水自动处理装置，包括机体，所述机体包括PLC自动控制操作 柜、液体定量数控注入机、反应液储存柜、臭氧发生器，所述反应液储存柜包括第一储存柜、 第二储存柜和第三储存柜，所述机体内还设有第二水泵，所述第二水泵连接有废水收集管， 所述第二水泵通过第一主管连接有第一反应槽，所述第一反应槽上安装与第一电机，所述 第一电机的驱动端安装有搅拌器，且该搅拌器延伸至第一反应槽内，所述第一反应槽内设 置有液位控制器，所述第一反应槽与第一反应液注入管和第一臭氧注入管连接，所述第一 反应槽通过第一反应液注入管与液体定量数控注入机连接，且第一反应液注入管的末端与 第一储存柜连接，所述第一反应槽通过第一臭氧注入管与臭氧发生器连接，且第一臭氧注 入管上安装有第三电子控制开关阀，所述第一反应槽通过第一支管连接有第二反应槽，且 第一支管上安装有第一电子控制开关阀，所述第二反应槽上安装有第二电机，所述第二电 机的驱动端同样安装有搅拌器，且搅拌器延伸至第二反应槽内，所述第二反应槽与第二反 应液注入管连接，所述第二反应槽通过第二反应液注入管与液体定量数控注入机连接，且 第二反应液注入管的末端与第二储存柜连接，所述第二反应槽通过第二支管连接有第三反 应槽，且第二支管上安装有第二电子控制开关阀，所述第三反应槽与第三反应液注入管和 第二臭氧注入管连接，所述第三反应槽通过第三反应液注入管与液体定量数控注入机连 接，且第三反应液注入管的末端与第三储存柜连接，所述第三反应槽通过第二臭氧注入管 与臭氧发生器连接，且第二臭氧注入管上安装有第四电子控制开关阀，所述第三反应槽通 4 CN 111592149 A 说　明　书 2/4 页 过第二主管连接有第一水泵，所述第一水泵通过第三主管与小型压滤机连接，所述小型压 滤机通过第四主管与可更换式石英砂过滤柜连接，所述可更换式石英砂过滤柜通过第五主 管与可更换式活性炭过滤柜连接，所述可更换式活性炭过滤柜连接有净化水排出管。 进一步地，所述机体的底部安装有滑动控制滚轮。 进一步地，所述第一电机、第二电机、液位控制器、第一电子控制开关阀、第二电子 控制开关阀、第一水泵、第二水泵、第三电子控制开关阀、第四电子控制开关阀均与PLC自动 控制操作柜电连接。 进一步地，所述机体的外壳上安装有滤纸更换操作接水盘，所述滤纸更换操作接 水盘安装有接水盘排出管，且接水盘排出管的末端与第三反应槽连接。 进一步地，所述第一反应槽、第二反应槽和第三反应槽均采用不锈钢材质制成。 进一步地，所述第一反应槽、第二反应槽和第三反应槽均安装有盖板，所述第一反 应槽、第二反应槽和第三反应槽的侧面均安装有观察镜。 进一步地，所述废水收集管的接口处安装有滤网。 相比于现有技术，本发明的有益效果在于： 1、本方案解决了传统荧光废水处理占地大，二次污染严重，处理工艺周期长，成本 高，人工操作不当等问题。 2、移动式荧光渗透液废水自动处理装置能够现场快速的的对废液进行沉淀处理， 反应槽设置搅拌器使溶液均匀，缩短反应时间，采用从上到下式反应沉淀槽，减少了间接污 染，节约设备利用空间，节约设备成本，简单自动化的操作，方便移动，不占用现场空间，避 免人工操作不当废水处理失败的问题。 3、同时，出口石英砂和活性炭过滤柜采用S型设置，可更换式过滤装置，净化水质 效果明显。 综上所述，本方案的移动式荧光渗透液废水自动处理装置成本比固定场所低很 多，效率高，节约了人工成本，安全可靠，不会污染周围区域，同时能够满足荧光废水的直接 排放。 附图说明 附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实 施例一起用于解释本发明，并不构成对本发明的限制。 图1为本发明提出的移动式荧光渗透液废水自动处理装置的外侧正视图； 图2为本发明提出的移动式荧光渗透液废水自动处理装置的内侧透视图。 图中：1第一反应槽、2第二反应槽、3第三反应槽、4第一电机、5液位控制器、6第一 反应液注入管、7第一臭氧注入管、8小型压滤机、9第一电子控制开关阀、10第二反应液注入 管、11搅拌器、12第二电子控制开关阀、13第三反应液注入管、14第二臭氧注入管、15可更换 式石英砂过滤柜、16可更换式活性炭过滤柜、17第一水泵、18滑动控制滚轮、19废水收集管、 20第二水泵、21PLC自动控制操作柜、22液体定量数控注入机、23反应液储存柜、24臭氧发生 器、25第三电子控制开关阀、26第四电子控制开关阀、27第一储存柜、28第二储存柜、29第三 储存柜、30净化水排出管、31滤纸更换操作接水盘、32接水盘排出管、33第二电机。 5 CN 111592149 A 说　明　书 3/4 页
