技术摘要：

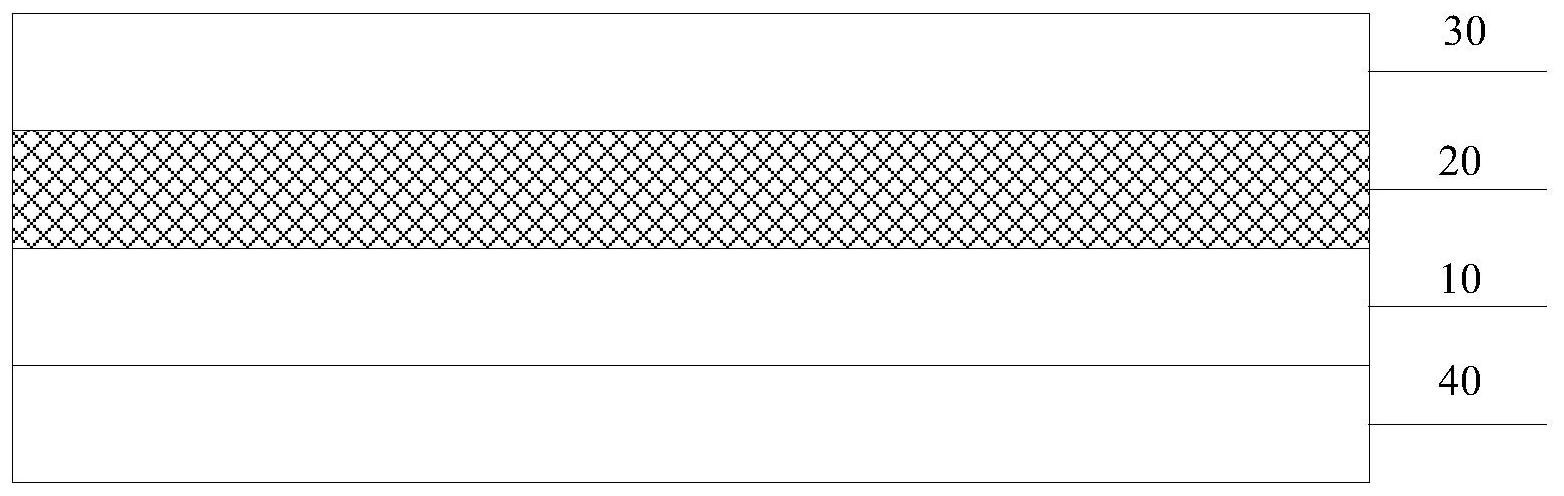

本发明实施例提供的一种触控装置和智能镜子，该触控装置包括：触摸功能层中的双折射膜层、盖板玻璃层和防眩光层；所述防眩光层设置在所述触摸功能层和所述盖板玻璃层之间；本发明实施例的防眩光层能够使触摸功能层发射出的光线进行散射，消除因触摸功能层形成的彩虹纹  全部
背景技术：
彩虹纹是部分液晶显示屏点亮后出现的光学现象，以垂直于屏幕的角度为0°，平 行于屏幕的角度为90°，彩虹纹通常以大于45°对称出现在屏幕两侧，呈现出类似牛顿环的 彩色环形条纹。彩虹纹是双折射材料特有的一种光学现象，双折射材料内部的折射光在材 料上下表面多次反射，当反射光满足光程差时，会产生干涉现象，从而形成彩虹纹。 智能镜子是使用高反射率的增反减透玻璃为盖板玻璃的触摸液晶显示屏，可以起 到镜面和显示的双重作用。其中，触摸屏的基底通常使用具有双折射性能PET(聚对苯二甲 酸乙二酯)，其在盖板玻璃的强反射作用下，触摸屏会产生明显的彩虹纹现象。 显示屏的基本结构固定后，彩虹纹的位置和形状不会随观察者视角的移动而变 化，并永久出现在点亮后的屏幕上。目前针对彩虹纹现象，界内常用的解决方法只局限于调 整彩虹纹在屏幕上出现的方向以满足消费者的视觉需求，但该方法提高了产品的成本，降 低了产品的市场竞争力，依然无法完全消除彩虹纹。
技术实现要素：
本发明提供一种显示装置触控装置和智能镜子，以解决现有显示装置触控装置无 法有效消除彩虹纹的问题。 根据本发明的第一方面，提供了一种触控装置，包括：触控功能层中的双折射膜 层、盖板玻璃层和防眩光层；所述防眩光层设置在所述触摸功能层和所述盖板玻璃层之间； 所述防眩光层用以对入射至所述防眩光层内的光线进行散射。 优选的，所述盖板玻璃为增反减透玻璃。 优选的，所述防眩光层包括基底层和多个凸起结构，所述凸起结构至少设置在所 述基底层朝向所述盖板玻璃一侧。 优选的，所述凸起结构包括至少三层结构；其中，所述至少三层结构的折射率由所 述基底层指向远离所述基底层的方向逐层增大。 优选的，所述凸起结构包括依次包覆设置的第一层结构、第二层结构和第三层结 构，所述第一层结构靠近所述基底层； 所述第一层结构的折射率的范围为1.15-1 .45；所述第二层结构的折射率的范围 为：1.25-1.55；所述第三层结构的折射率的范围为：1.35-1.65。 优选的，所述凸起结构的材料包括：氧化硅、二氧化钛、氟化铈、冰晶石、三氧化二 铝、氧化铪、氟化钙、氟化镁、氧化镁、氧化锆、氟化镨、氧化钪、氟化镧、氟化钡、氟化钇中的 至少三种。 优选的，所述基底层的材料包括：三醋酸纤维和环烯烃聚合物中的一种。 优选的，所述防眩光层的雾度范围为：8％-25％；透光率范围为：85％-98％。 3 CN 111596389 A 说　明　书 2/5 页 优选的，所述凸起结构设置在所述凸起结构设置在对应于彩虹纹的所述基底层的 边缘位置。 优选的，所述防眩光层与所述盖板玻璃层通过框贴合连接；所述防眩光层与所述 触摸功能层通过全面贴合连接。 优选的，所述基底层朝向所述触摸功能层的一侧还设置有所述多个凸起结构； 所述防眩光层与所述盖板玻璃层框贴合；所述防眩光层与所述触摸功能层通过框 贴合连接。 优选的，所述防眩光层具有所述凸起结构的一侧与所述盖板玻璃层和/或所述触 摸功能层通过全面贴合连接，并且面向所述盖板玻璃层的全面贴合的第一光学胶的折射率 介于与所述第一光学胶相邻的所述凸起结构的所述第三层结构的折射率和所述盖板玻璃 层的折射率之间，面向所述触摸功能层的全面贴合的第二光学胶的折射率介于与所述第二 光学胶相邻的所述凸起结构的第三层结构的折射率和所述触摸功能层中与所述凸起结构 相邻的膜层的折射率之间。 本发明实施例另一方面，在于提供一种智能镜子，所述智能镜子包括如上述任一 项所述的触控装置；还包括：显示屏；所述显示屏设置在所述触摸功能层远离所述防眩光层 的一侧。 本发明实施例提供的一种触控装置，包括：触摸功能层的双折射膜层、盖板玻璃层 和防眩光层；所述防眩光层设置在所述触摸功能层和所述盖板玻璃层之间；所述防眩光层 包括基底层和用以对入射至所述防眩光层内的光线进行散射的多个凸起结构，所述凸起结 构至少设置在所述基底层朝向所述盖板玻璃一侧。本发明实施例的防眩光层能够使触摸功 能层发射出的光线进行散射，消除因触摸功能层形成的彩虹纹，提高触控装置的显示性能。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对本发明实施例的描述中所 需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施 例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图 获得其他的附图。 图1是本发明实施例提供的一种触控装置的结构示意图； 图2是本发明实施例提供的一种防眩光层的结构示意图； 图3是本发明实施例提供的另一种防眩光层的结构示意图。
