技术摘要：
本发明公开了一种电网图形拓扑建模方法及计算机可读存储介质，方法包括：服务端接收前端发送的建模参数，包括线路名称、坐标点集合、操作类型和操作用户；根据预设的操作类型与设备类型的关联关系，确定操作类型对应的设备类型；若设备类型中的一设备类型对应点设备，  全部
背景技术：
目前电网图形拓扑数据的建模，一般通过桌面客户端工具进行。通过在客户端缓 存一定范围内的数据至内存，以提升数据读写和应用性能，对于单客户端应用满足一定的 性能要求，但也因此导致了一些问题：业务高峰期各客户端在同一时间段启动，需频繁访问 数据库进行数据加载，易导致数据库并发压力大；系统bug导致的崩溃需重新启动加载数 据，耗时较多；由于数据缓存范围导致无法查看分析缓存范围外的数据；最新运行数据无法 实时自动获取，需手动同步且耗时。上述由于架构而导致的问题无法通过代码优化规避，已 影响电网业务应用的正常高效开展。
技术实现要素：

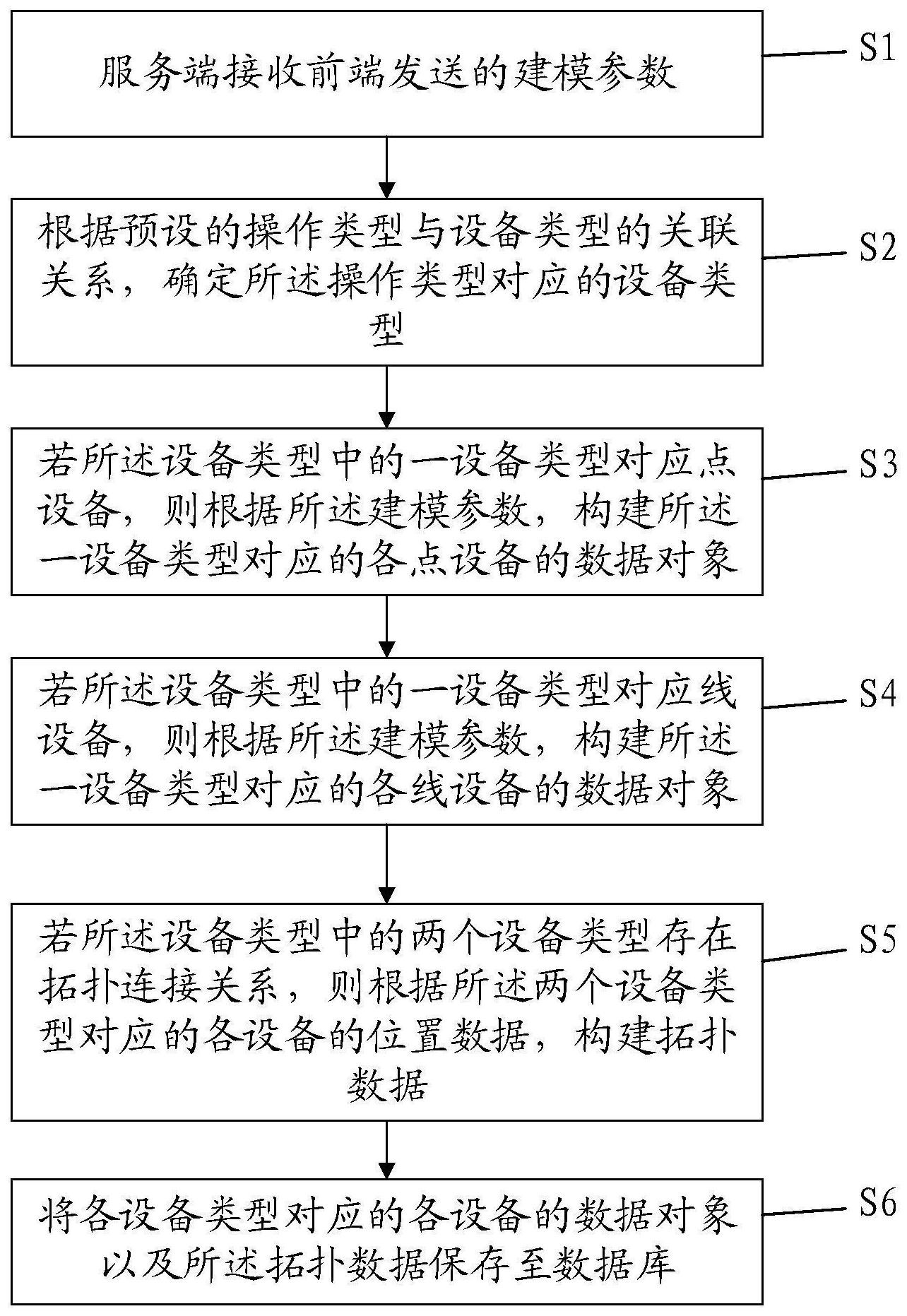

本发明所要解决的技术问题是：提供一种电网图形拓扑建模方法及计算机可读存 储介质，可提升电网图形拓扑数据建模的性能。 为了解决上述技术问题，本发明采用的技术方案为：一种电网图形拓扑建模方法， 包括： 服务端接收前端发送的建模参数，所述建模参数包括线路名称、坐标点集合、操作 类型和操作用户； 根据预设的操作类型与设备类型的关联关系，确定所述操作类型对应的设备类 型； 若所述设备类型中的一设备类型对应点设备，则根据所述建模参数，构建所述一 设备类型对应的各点设备的数据对象； 若所述设备类型中的一设备类型对应线设备，则根据所述建模参数，构建所述一 设备类型对应的各线设备的数据对象； 若所述设备类型中的两个设备类型存在拓扑连接关系，则根据所述两个设备类型 对应的各设备的位置数据，构建拓扑数据； 将各设备类型对应的各设备的数据对象以及所述拓扑数据保存至数据库。 本发明还涉及一种计算机可读存储介质，其上存储有计算机程序，所述程序被处 理器执行时实现如上所述的步骤。 本发明的有益效果在于：通过将电网图形拓扑数据的建模和维护的逻辑集成至服 务端，前端仅负责展示和操作，不缓存大量数据，实现轻量化的前端，减少前端与服务端的 交互，提升了电网图形拓扑数据建模的性能；通过服务端进行统一的电网图形拓扑数据的 建模和维护，统一了数据维护逻辑，可进一步提升电网图形拓扑数据的准确性；通过在图形 拓扑保存时，通过减少操作端与数据库端的网络交互，规避网络延迟和抖动带来的性能风 4 CN 111581758 A 说　明　书 2/7 页 险，提升系统易用性。本发明提升了电网图形拓扑数据建模的性能，统一数据维护逻辑，可 进一步提升电网图形拓扑数据的准确性。 附图说明 图1为本发明实施例一的一种电网图形拓扑建模方法的流程图； 图2为本发明实施例一的架空线路图形示意图。
