技术摘要：
本发明提出一种芳香型耳带，所述芳香型耳带由聚酯低弹丝或聚酰胺低弹丝与氨纶纤维进行纬编往复成圈，并通过芳香剂喷雾整理并烘干而成；所述聚酯低弹丝或聚酰胺低弹丝的线密度为50D‑200D，断裂强力≥4g/D，断裂延伸率≥25％；所述氨纶纤维线密度为40D‑140D，断裂伸长  全部
背景技术：
随着人们健康保健意识的加强，为了预防流感、新冠肺炎的传染，既保护自己，又 有益于公众健康，佩戴口罩已成为人们的良好习惯。现有的口罩用耳带普遍存在伸长比小、 弹性回复率低的问题，多次佩戴后会出现耳带松弛的问题，导致口罩达不到有效防护的作 用；并且如果长时间佩戴，尤其是在气温较高的地区，耳带沾染汗渍后容易产生异味，影响 人们的佩戴感受。
技术实现要素：

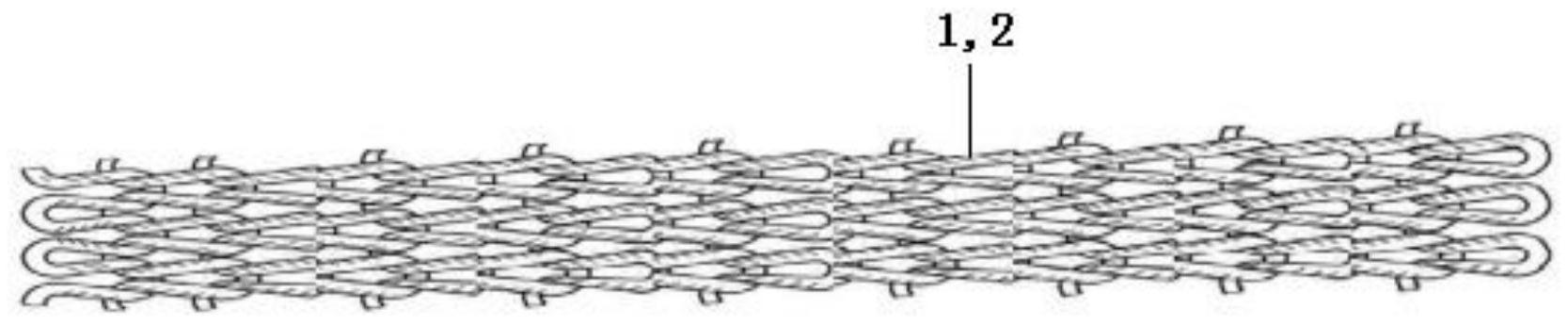

本发明是为解决现有技术中的问题而提出的，技术方案如下， 一种芳香型耳带，所述芳香型耳带由聚酯低弹丝或聚酰胺低弹丝与氨纶纤维进行 纬编往复成圈，并通过芳香剂喷雾整理并烘干而成；所述聚酯低弹丝或聚酰胺低弹丝的线 密度为50D-200D，断裂强力≥4g/D，断裂延伸率≥25％；所述氨纶纤维线密度为40D-140D， 断裂伸长率≥500％；所述芳香型耳带伸长比≥2.5，定伸长弹性回复率≥80％。 优选的，所述芳香型耳带的直径规格为2-6mm。 优选的，所述聚酯低弹丝或聚酰胺低弹丝与氨纶纤维通过分别通过恒张力控制器 喂入纬编机，所述聚酯低弹丝或聚酰胺低弹丝所对应的恒张力控制器设定张力范围为0.1- 0.5N，抽丝方向为与聚酯低弹丝或聚酰胺低弹丝捻向相反方向；所述氨纶纤维所对应的恒 张力控制器设定张力范围0.2-1.0N。 优选的，所述聚酯低弹丝或聚酰胺低弹丝与氨纶纤维进行纬编的纬编机的纬编针 数为6针、12针、16针、24针或28针，针筒直径2mm-12mm。 优选的，所述芳香剂为由植物精油微胶囊配制的体积浓度1-3％，固着剂为体积浓 度20％-40％的水性丙烯酸酯或水性聚氨酯的水溶性乳浊液，所述耳带通过喷雾涂层箱喷 出雾状芳香剂进行整理，喷淋浓度为80-120ml/m2。 进一步的，所述耳带在进行喷雾整理后再对其进行烘干定型的烘干温度为60-100 ℃，烘干时间20-60S。 一种芳香型耳带的制作方法，包括如下步骤： 步骤一：根据耳带规格进行工艺设计，确定聚酯低弹丝或聚酰胺低弹丝与氨纶纤 维的线密度，以及纬编机的针数、针筒直径； 步骤二：将聚酯低弹丝或聚酰胺低弹丝与氨纶纤维分别通过恒张力控制器按照不 同的张力设置喂入纬编机，进行纬编往复成圈，完成耳带制作； 步骤三：配制芳香整理剂，将其配置为植物精油微胶囊体积浓度1-3％，固着剂为 体积浓度20％-40％的水性丙烯酸酯或水性聚氨酯的水溶性乳浊液，将步骤二制作完成的 耳带无张力输送到喷雾涂层箱进行喷涂，将喷涂完成后的耳带无张力输送到烘干箱进行烘 3 CN 111593470 A 说　明　书 2/6 页 干定型。 进一步的，所述耳带规格为2-6mm，所述聚酯低弹丝或聚酰胺低弹丝的线密度为 50D-200D，所述氨纶纤维线密度为40D-140D，所述聚酯低弹丝或聚酰胺低弹丝所对应的恒 张力控制器设定张力范围为0.1-0.5N，抽丝方向为与聚酯低弹丝或聚酰胺低弹丝捻向相反 方向，所述氨纶纤维所对应的恒张力控制器设定张力范围0.2-1.0N，纬编机的纬编针数为6 针、12针、16针、24针或28针，针筒直径2mm-12mm；所述喷雾涂层箱的喷淋浓度为80-120ml/ m2，所述烘干箱对喷涂完成后的耳带进行烘干定型的烘干温度为60-100℃，烘干时间20- 60S。 本发明提升了耳带的伸长比与定伸长弹性回复率，解决了口罩因多次佩戴，耳带 产生松弛不能严密防护的问题，保证了口罩的有效防护周期与效果，在预防呼吸道传染病 的背景下，也能提供人们舒适、享受的口罩佩戴体验。 附图说明 图1是本发明一种芳香型耳带的结构示意图。 图2是本发明的纬编线圈的结构示意图。 图3是本发明的喷雾整理及烘干定型示意图。 图中：1、聚酯低弹丝；2、氨纶纤维；3、耳带储存箱；4、传输辊；5、喷雾涂层箱；6、喷 涂辊。
