技术摘要：
本发明提供了一种洗干一体机。该洗干一体机包括箱体、设置于箱体内的外桶及设置于箱体内并与外桶内连通的水位压力管。洗干一体机还包括位于箱体内的压力平衡管、冷凝水进水管路、输送管路及连接件；压力平衡管的一端与外界连通；冷凝水进水管路的进口端与外界连通，用  全部
背景技术：
目前的洗干一体机均安装有水位压力传感器和压力平衡管。水位压力传感器用以 感知桶内水位高度，压力平衡管用于使外桶内部与外界导通，保证外桶内的压力始终等于 外界大气压力，进而以保证水位压力传感器所检测到的水位高度的准确性，以保证进水水 位高度的准确性。 该压力平衡管的一端与洗干一体机的洗涤进水盒连通，另一端与外桶内部连通， 实现外桶与外界大气的导通。但是，洗干一体机在烘干过程中，外桶内所产生的高温高湿气 体会由压力平衡管溢出至洗涤进水盒处，而遇空气冷凝形成水，并通过洗涤进水盒而流至 地板上。
技术实现要素：

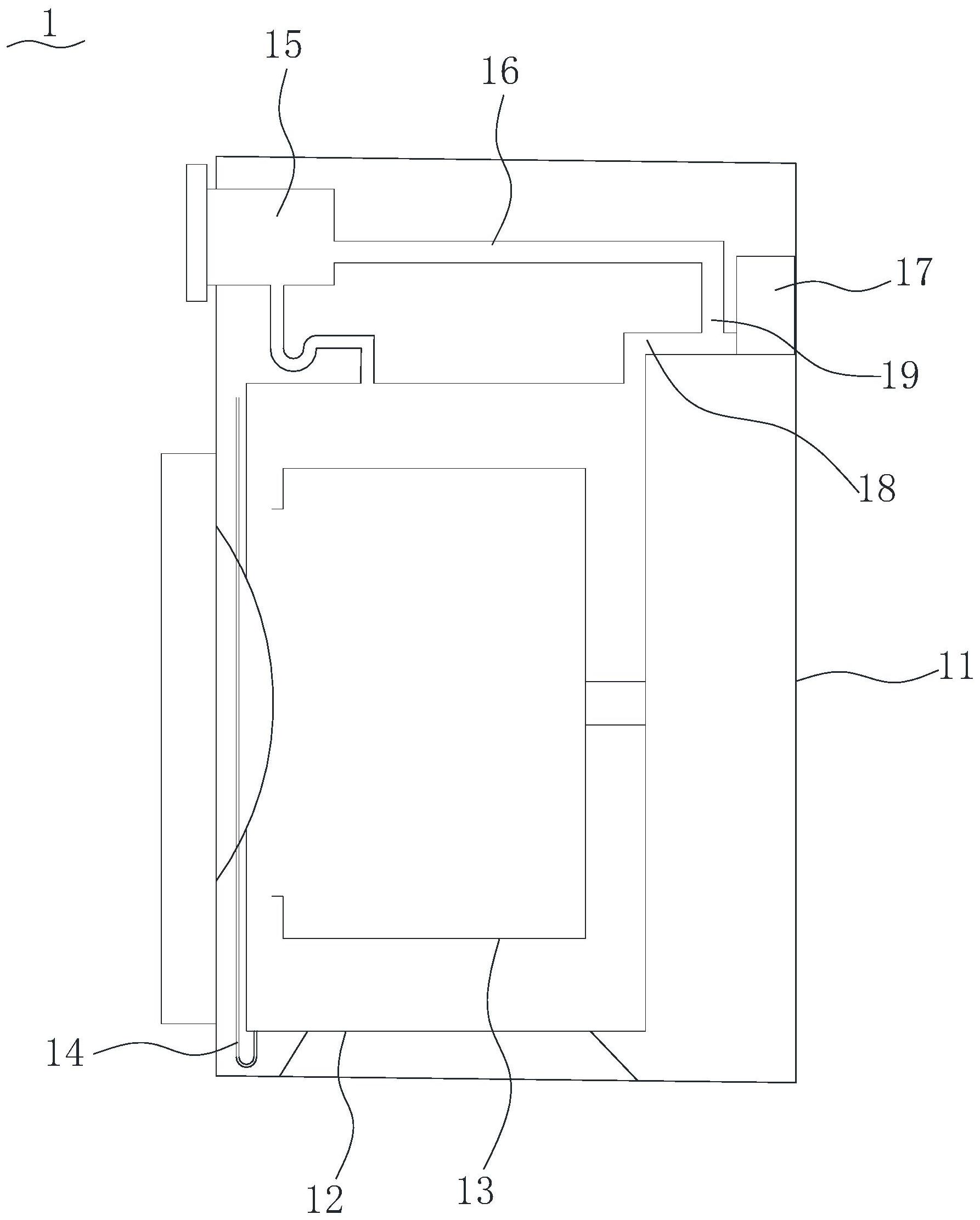

本发明的目的在于提供一种防止水汽溢出的洗干一体机，以解决现有技术中水汽 溢出而流至地板的问题。 为解决上述技术问题，本发明提供一种洗干一体机，包括箱体、设置于所述箱体内 的外桶及设置于所述箱体内并与所述外桶内连通的水位压力管，所述洗干一体机还包括位 于所述箱体内的压力平衡管、冷凝水进水管路、输送管路及连接件；所述压力平衡管的一端 与外界连通；所述冷凝水进水管路的进口端与外界连通，用于接收来自外界的冷凝水；所述 输送管路的出口端与所述外桶的内部连通；所述连接件包括相互连通的第一接口、第二接 口和第三接口；所述第三接口与所述输送管路的进口端连接，所述第一接口与所述压力平 衡管的另一端连接实现所述压力平衡管与所述外桶的连通，所述第二接口与所述冷凝水进 水管路的出口端连接实现所述冷凝水进水接口与所述外桶的连通，且所述第一接口在高度 方向上高于所述第三接口。 在其中一实施方式中，所述第一接口在高度方向上高于所述第二接口。 在其中一实施方式中，所述第一接口与所述第二接口之间的高度差为30mm。 在其中一实施方式中，所述第二接口在高度方向上不低于所述第三接口。 在其中一实施方式中，所述连接件在高度方向上高于所述冷凝水进水管路的进口 端。 在其中一实施方式中，所述冷凝水进水管路上设有用于控制所述冷凝水进水管路 通断的进水控制阀。 在其中一实施方式中，所述进水控制阀的流量小于1L/min。 在其中一实施方式中，所述压力平衡管的一端与所述洗干一体机的洗涤进水盒连 通，实现所述压力平衡管与外界的连通。 在其中一实施方式中，所述连接件为三通件。 3 CN 111575985 A 说　明　书 2/4 页 在其中一实施方式中，所述连接件的内径为6mm至10mm。 由上述技术方案可知，本发明的优点和积极效果在于： 本发明的洗干一体机包括位于箱体内的压力平衡管、冷凝水进水管路、输送管路 及连接件，通过连接件将压力平衡管、冷凝进水管路与输送管路连接，分别实现压力平衡管 与外桶的连通，冷凝进水管路与外桶的连通。其中连接件的第一接口与压力平衡管连接，第 二接口与冷凝进水管路连接，第三接口与输送管路连接，且第一接口高于第三接口，因此冷 凝水进水管路只会将冷凝水注入输送管路内，且输送管路内的冷凝水使得由外桶内溢出的 水汽无法进入压力平衡管内，进而无法由压力平衡管溢出外界，实现了该洗干一体机的防 止水汽溢出的功能。 附图说明 图1是本发明洗干一体机其中一实施例的结构示意图。 附图标记说明如下：1、洗干一体机；11、箱体；12、外桶；13、内筒；14、水位压力管； 15、洗涤进水盒；16、压力平衡管；17、冷凝水进水管路；18、输送管路；19、连接件。
