一种采暖炉用的新型燃烧器


技术摘要:
本发明公开了一种采暖炉用的新型燃烧器,包括燃烧器外筒、设置在所述燃烧器外筒侧壁上的送风管、插设在燃烧器外筒内的燃烧器内筒以及设置在所述燃烧器内筒内的燃烧机构;在燃烧器内筒的外周侧均匀间隔地开设有预留孔,所述燃烧机构包括燃烧罩、位于燃烧罩上方的燃料输  全部
背景技术:
常规的家用采暖设备,由于是集中供暖或者利用热电厂的余热蒸汽进行加热,但 是对于单个家庭或者不适合进行集中供暖地域时,直接利用电进行加热时费用比较昂贵; 如果直接选择燃烧煤球进行采暖,又存在污染空气的问题,并且燃烧不够清洁,也不能完全 充分燃烧。
技术实现要素:

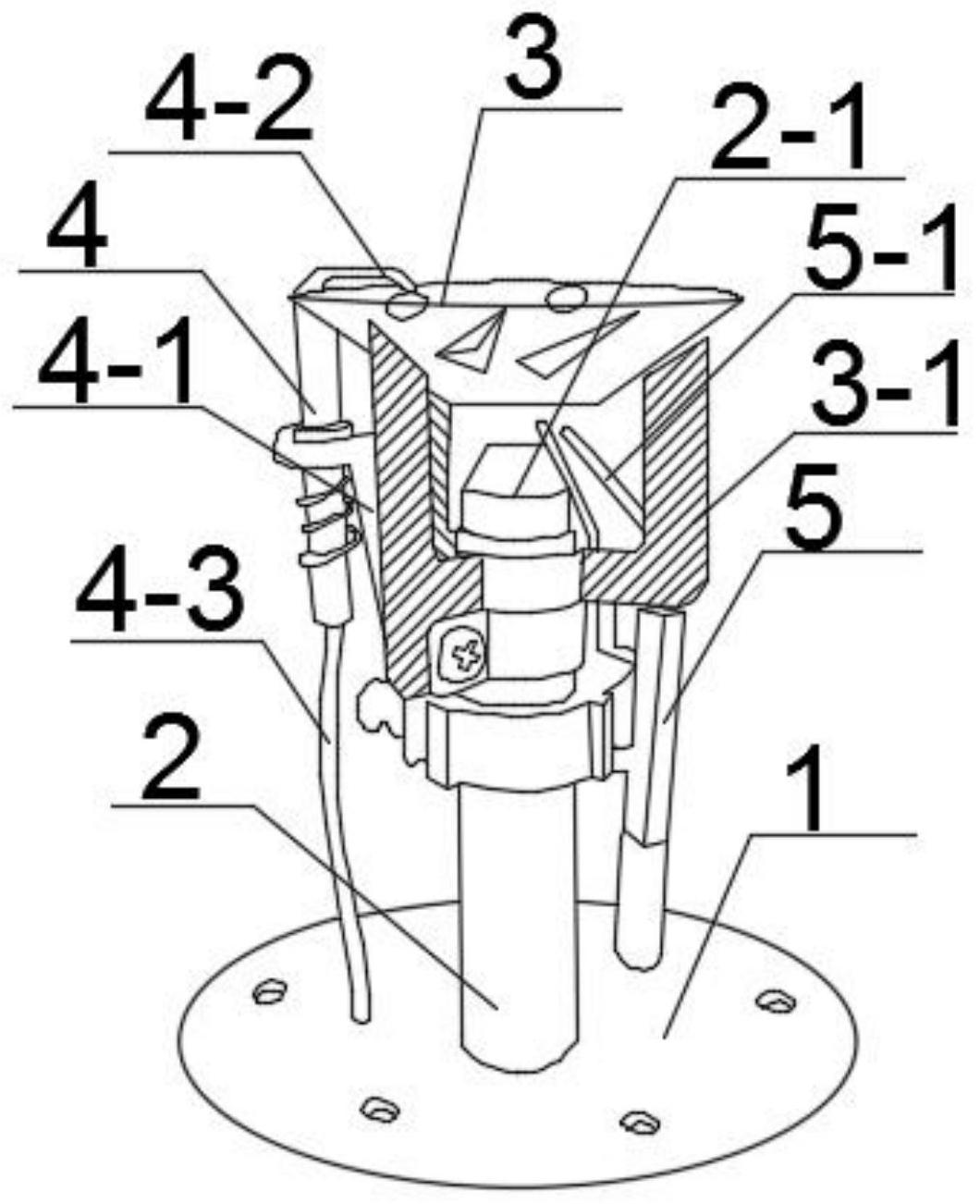

本发明的目的是提供一种采暖炉用的新型燃烧器,解决常规采暖存在污染空气并 且燃烧不充分的问题。 为解决上述技术问题,本发明采用如下技术方案: 本发明提供了一种采暖炉用的新型燃烧器,包括燃烧器外筒、设置在所述燃烧器 外筒侧壁上的送风管、插设在所述燃烧器外筒内的燃烧器内筒以及设置在所述燃烧器内筒 内的燃烧机构;在所述燃烧器内筒的外周侧均匀间隔地开设有预留孔,所述燃烧机构包括 燃烧罩、位于所述燃烧罩上方的燃料输送管、在靠近所述燃烧罩的位置并安装在所述燃料 输送管端部的雾化喷头、设置在所述燃料输送管上并为所述雾化喷头点火的高压点火器、 设置在所述燃料输送管上并用于检测所述燃烧罩所在位置着火情况的火焰检测器以及设 置在所述燃料输送管的上端部并用于将所述燃料输送管密封固定安装在所述燃烧器内筒 内的法兰盘。 进一步的,所述燃烧器内筒可拆卸地同轴安装在所述燃烧器外筒内。 再进一步的,所述燃烧罩通过支撑架安装在所述燃料输送管上。 再进一步的,所述燃烧罩为圆台形结构的扩口罩,在所述燃烧罩的中心开设有便 于雾化喷头喷出燃料的燃烧喷孔,在其外周侧均匀间隔开设有燃烧罩斜向槽。 再进一步的,所述高压点火器通过点火器安装架设置在所述燃料输送管上,其点 火点靠近所述燃烧喷孔并位于所述燃烧罩的上方。 再进一步的,所述火焰检测器通过所述探测器安装架固定设置在所述燃料输送管 上,其中所述火焰检测器上的探火针设置在所述燃烧罩内,用于检测燃料燃烧情况。 再进一步的,所述燃料输送管的上端连通有供液管,其中所述供液管通过供液泵 输送燃料。 再进一步的,所述燃烧器外筒上设置有与所述法兰盘适配的螺栓安装孔,所述燃 料输送管通过法兰盘密封安装在所述燃烧器外筒上。 再进一步的,所述燃烧器内筒和所述燃烧器外筒分别为耐高温材质。 再进一步的,所述燃烧器外筒和所述燃烧器内筒分别为同轴的通孔结构。 再进一步的,所述雾化燃料管通过输送管连通燃料输送泵,从而为所述雾化喷头 3 CN 111578273 A 说 明 书 2/3 页 提供燃料。 再进一步的,所述燃烧器外筒上设置有与所述法兰座适配的螺栓安装孔。 再进一步的,所述燃烧器内筒和所述燃烧器外筒分别为耐高温金属材质。 再进一步的,所述燃烧器外筒的内径大于所述燃烧器内筒的外径。 再进一步的,所述雾化喷头向下插设在所述燃烧器内筒内。 再进一步的,所述燃烧器外筒和所述燃烧器内筒分别为同轴的通孔结构,在所述 燃烧器外筒的侧壁安装有连通所述送风管的风机。 与现有技术相比,本发明的有益技术效果:本申请中通过在所述燃烧室内密封安 装带有火焰检测器和高压点火器的雾化喷头和燃烧罩,从而便于准确快捷地将燃料点燃, 并通过将燃烧室设计为具有内、外两层结构且内层为带有空气通孔的结构,从而便于将空 气和燃料充分混合,从而达到提升燃烧效率,并且安全清洁。 附图说明 下面结合附图说明对本发明作进一步说明。 图1为本发明采暖炉用的新型燃烧器的主体示意图; 图2为本发明采暖炉用的新型燃烧器的结构示意图; 图3为本发明采暖炉用的新型燃烧器的燃烧筒示意图; 图4为本发明采暖炉用的新型燃烧器的燃烧筒截面示意图; 图5为本发明采暖炉用的新型燃烧器的燃烧罩示意图; 图6为本发明采暖炉用的新型燃烧器的燃烧器内筒及其顶面示意图。 附图标记说明:1、法兰盘;2、燃料输送管;2-1、雾化喷头;2-2、供液管;3、燃烧罩; 3-1、支撑架;3-2、燃烧喷孔;3-3、燃烧罩斜向槽;4、火焰检测器;4-1、探测器安装架;4-2、探 火针;4-3、连接线;5、点火器安装架;5-1、高压点火器;6、燃烧器外筒;7、送风管;8、燃烧器 内筒;8-1、预留孔。
