技术摘要：
本发明公开了一种园林用树叶处理机构，涉及园林技术领域，包括设备承载底座，在设备承载底座的上方分别设置有树叶二次处理机构、树叶初次处理机构以及粘性液体供给机构，树叶初次处理机构可以将树叶变成树叶颗粒，一方面可以减小树叶本身的体积，另一方面可以为后续的  全部
背景技术：
在园林中，种植着大量不同种类的树木，且由于下雨、刮风天气或者植物季节性落 叶等情况会使树叶落在地面上。 落叶本来不属于污染，也非生活垃圾，但我们现在的处理方式把它归于城市生活 垃圾之列，若原地焚烧，一是污染空气，二是浪费资源，三是影响土壤肥力另外还有火灾隐 患。 因此，现有技术中，针对园林树木落叶的处理，通常是集中处理沤肥或压制成燃 料，在上述处理方式中，常用的做法是将园林中的落叶进行收集，在借助人工对落叶进行打 包装车，然后运输至落叶集中处理的区域。 采用人工对树叶进行处理的方式，不仅费时费力，劳动量大，增加园林日常养护的 投入费用，而且由于落叶的质量较轻，直接堆放在运输车厢中，除了堆放的量较小之外，还 会增加运输成本，为此，本领域的技术人员提出了一种园林用树叶处理机构。
技术实现要素：

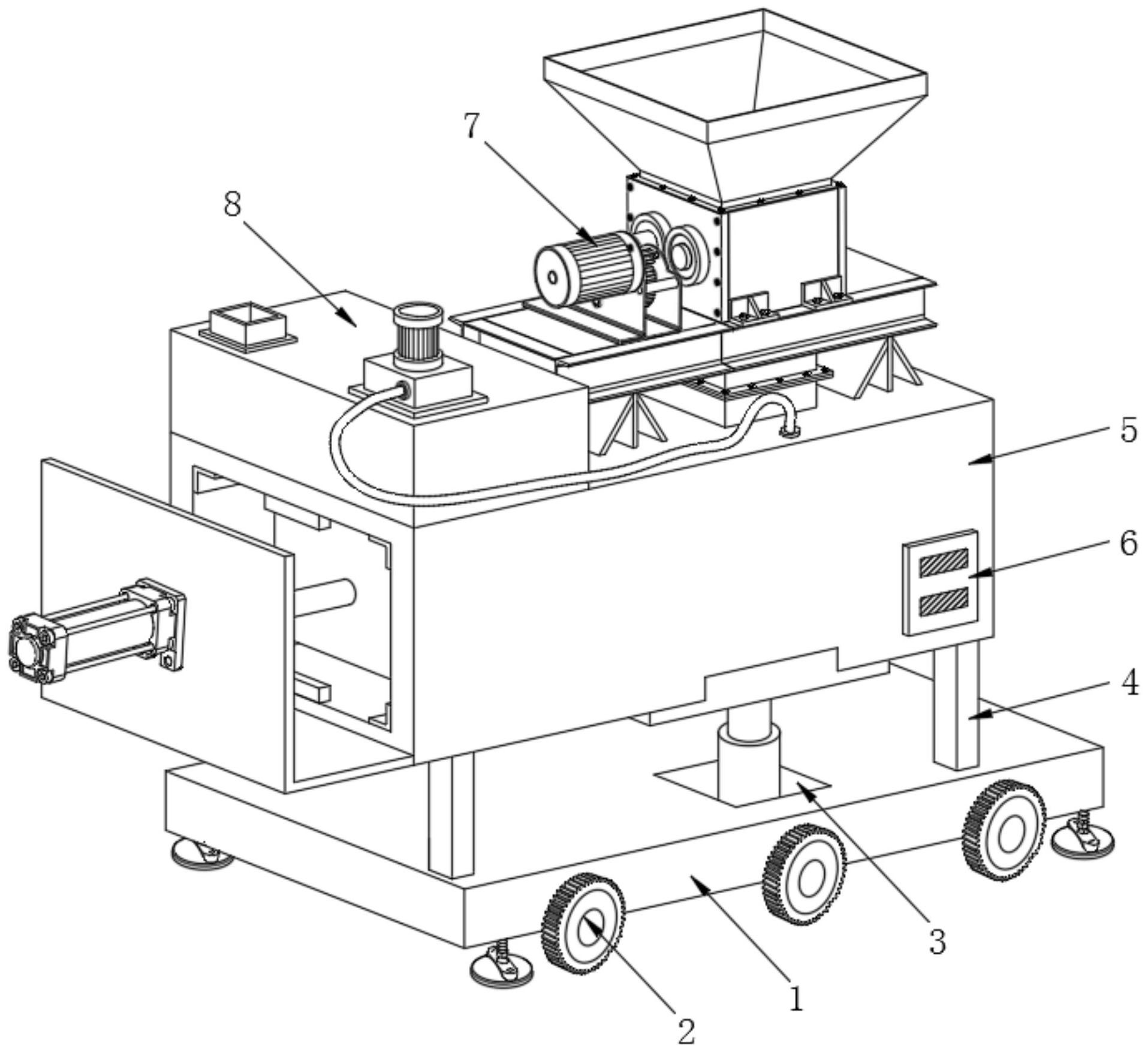

针对现有技术的不足，本发明提供了一种园林用树叶处理机构，解决了采用人工 对树叶进行处理的方式，不仅费时费力，劳动量大，增加园林日常养护的投入费用，而且由 于落叶的质量较轻，直接堆放在运输车厢中，除了堆放的量较小之外，还会增加运输成本的 问题。 为实现以上目的，本发明通过以下技术方案予以实现：一种园林用树叶处理机构， 包括设备承载底座，所述设备承载底座顶部端面的四个拐角处分别对应焊接设置有一根立 柱，四根所述立柱的顶端共同承载焊接设置有树叶二次处理机构，所述树叶二次处理机构 的顶部端面固定安装有树叶初次处理机构，且树叶二次处理机构的顶部端面位于树叶初次 处理机构的一侧位置处固定安装有粘性液体供给机构，所述树叶二次处理机构正面的其中 一个拐角固定安装有操作开关。 所述树叶二次处理机构包括固定焊接在四根立柱顶端的打包箱体，所述打包箱体 的内部分别设置有液压缸伸缩腔室和粉碎料压缩腔室，所述打包箱体的底部端面且与粉碎 料压缩腔室相对应的位置活动设置有出料挡板，所述出料挡板的底部端面固定连接有电动 液压杆的伸缩端，所述打包箱体内部的四个拐角分别固定连接有滑轨，四根所述滑轨的一 端均延伸至粉碎料压缩腔室的内部，所述打包箱体一侧端面的底部固定焊接设置有外拓框 架，所述外拓框架顶部的一侧固定安装有液压缸，所述液压缸的伸缩区段贯穿外拓框架，延 伸至打包箱体的内部，并最终固定连接有压缩板，所述压缩板滑动设置在四根滑轨的内部。 所述树叶初次处理机构包括固定安装在树叶二次处理机构顶部端面的加强支架， 所述加强支架的顶端固定焊接设置有承载基座，所述承载基座的上方分别焊接设置有粉碎 4 CN 111570001 A 说　明　书 2/5 页 组件和减速齿轮组，所述粉碎组件顶部的进料口连通设置有进料斗，所述减速齿轮组的动 力输入端串接有电机的驱动端，所述减速齿轮组的动力输出端与粉碎组件的动力输入端相 串接，所述粉碎组件的底部连通设置有出料衔接管。 优选的，所述打包箱体的顶部端面且对应粉碎料压缩腔室的位置设置有进料管， 所述进料管与粉碎料压缩腔室连通，所述打包箱体的内部且位于粉碎料压缩腔室的一侧位 置处固定设置有压缩挡板，所述压缩挡板的内部以及打包箱体与压缩挡板相对应的一侧壁 均开设有出气孔，所述进料管与出料衔接管相串接。 优选的，所述打包箱体一侧内部的上、下端面均焊接设置有限位挡块，所述外拓框 架为“L”字形的结构。 优选的，所述粉碎组件包括固定设置在承载基座和进料斗之间的粉碎箱，所述粉 碎箱的内部分别转动连接有第一粉碎辊和第二粉碎辊，所述第一粉碎辊和第二粉碎辊的一 端延伸至粉碎箱的外部，并且分别对应固定套接有主动齿轮和从动齿轮，所述主动齿轮的 另一端与减速齿轮组的动力输出端相串接。 优选的，所述第一粉碎辊和第二粉碎辊为尺寸和结构均相同的结构，且第一粉碎 辊和第二粉碎辊的表面均设置有粉碎齿，粉碎齿相啮合。 优选的，所述主动齿轮与从动齿轮之间为啮合连接，且主动齿轮和从动齿轮的动 力传输比例为1:1。 优选的，所述粘性液体供给机构包括固定焊接设置在树叶二次处理机构顶部端面 的储液箱，所述储液箱的顶部端面连通设置有进液口，且储液箱的顶部端面与进液口相对 应的位置固定安装有泵体。 优选的，所述泵体的吸液口延伸至储液箱的内部，所述泵体的出液口串接有输送 管的进液端，所述输送管的出液端延伸至粉碎料压缩腔室的内部，并且固定安装有雾化喷 头。 优选的，所述设备承载底座的两侧端面均固定安装有若干组万向滚轮，所述设备 承载底座的顶部端面开设有拓位槽，所述电动液压杆非伸缩部分的底端固定连接在拓位槽 的内部底面上。 优选的，所述出料挡板为二级台阶状结构的构件，所述出料挡板顶部的宽度尺寸 与粉碎料压缩腔室的净宽尺寸相同，且出料挡板顶部的宽度尺寸大于粉碎料压缩腔室的净 宽尺寸。 有益效果 本发明提供了一种园林用树叶处理机构。与现有技术相比具备以下有益效果： 1、该园林用树叶处理机构，通过设置有树叶初次处理机构，其中，树叶初次处理机 构包括固定安装在树叶二次处理机构顶部端面的加强支架，加强支架的顶端固定焊接设置 有承载基座，承载基座的上方分别焊接设置有粉碎组件和减速齿轮组，粉碎组件顶部的进 料口连通设置有进料斗，减速齿轮组的动力输入端串接有电机的驱动端，减速齿轮组的动 力输出端与粉碎组件的动力输入端相串接，粉碎组件的底部连通设置有出料衔接管，通过 上述结构设计，可以将树叶变成树叶颗粒，一方面可以减小树叶本身的体积，另一方面可以 为后续的二次处理做准备，提高实用性。 2、该园林用树叶处理机构，通过设置有树叶二次处理机构，其中，树叶二次处理机 5 CN 111570001 A 说　明　书 3/5 页 构包括固定焊接在四根立柱顶端的打包箱体，打包箱体的内部分别设置有液压缸伸缩腔室 和粉碎料压缩腔室，打包箱体的底部端面且与粉碎料压缩腔室相对应的位置活动设置有出 料挡板，出料挡板的底部端面固定连接有电动液压杆的伸缩端，打包箱体内部的四个拐角 分别固定连接有滑轨，四根滑轨的一端均延伸至粉碎料压缩腔室的内部，打包箱体一侧端 面的底部固定焊接设置有外拓框架，外拓框架顶部的一侧固定安装有液压缸，液压缸的伸 缩区段贯穿外拓框架，延伸至打包箱体的内部，并最终固定连接有压缩板，压缩板滑动设置 在四根滑轨的内部，通过上述结构的设计，在实际使用的过程中，树叶经过初次处理机构的 粉碎处理之后，变成树叶颗粒，且直接落入压缩腔室中，当压缩腔室内的量达到压缩要求 后，可启动液压缸，带动压缩板移动，给树叶颗粒施加持续的压力后，树叶颗粒打包成型，并 启动电动液压杆带动出料挡板下降，排出位于压缩腔室内的成型物料，该方式相比于现有 采用人工将树叶直接堆放在运输车辆中的方式，更加省时省力，而且压实后的树叶，体积更 小，便于运输。 3、该园林用树叶处理机构，通过设置有粘性液体供给机构，其中，粘性液体供给机 构包括固定焊接设置在树叶二次处理机构顶部端面的储液箱，储液箱的顶部端面连通设置 有进液口，且储液箱的顶部端面与进液口相对应的位置固定安装有泵体，泵体的吸液口延 伸至储液箱的内部，泵体的出液口串接有输送管的进液端，输送管的出液端延伸至粉碎料 压缩腔室的内部，并且固定安装有雾化喷头，通过上述结构设计，在实际对树叶颗粒进行压 缩打包的过程中，当树叶粉碎后的颗粒，落入压缩腔室后，通过在树叶颗粒的表面喷洒一层 带有粘性的液体，这样可以提高树叶颗粒之间的粘附性，便于提高落叶颗粒的压缩效果和 速度，提高实用性。 附图说明 图1为本发明的结构示意图； 图2为本发明树叶二次处理机构的内部结构示意图； 图3为本发明树叶二次处理机构左侧视角的局部图； 图4为本发明树叶初次处理机构的结构示意图； 图5为本发明粉碎组件的结构示意图； 图6为本发明粘性液体供给机构的结构示意图。 图中：1、设备承载底座；2、万向滚轮；3、拓位槽；4、立柱；5、树叶二次处理机构；51、 打包箱体；52、液压缸伸缩腔室；53、粉碎料压缩腔室；54、进料管；55、限位挡块；56、压缩挡 板；57、出料挡板；58、电动液压杆；59、滑轨；510、外拓框架；511、液压缸；512、压缩板；6、操 作开关；7、树叶初次处理机构；71、加强支架；72、承载基座；73、粉碎组件；731、粉碎箱；732、 第一粉碎辊；733、第二粉碎辊；734、主动齿轮；735、从动齿轮；74、进料斗；75、减速齿轮组； 76、电机；77、出料衔接管；8、粘性液体供给机构；81、储液箱；82、进液口；83、泵体；84、输送 管；85、雾化喷头。
