技术摘要：
本说明书一个或多个实施例提供一种户外植物防护装置，包括：环形基座，内侧设置有中心种植区，外侧设置有填料口，所述填料口的上方设置有限位转轴，所述限位转轴的下方转动连接有密封盖板，所述填料口的内侧连接有倾斜管道；半埋式发酵池，设置于所述环形基座的下方。  全部
背景技术：
纺林绿化树种以其特有的生态平衡功能和环境保护作用，决定了它在现代文明社 会建设中不可取代的重要“肺腑”地位，园林绿化树种又因有神奇的千姿百态和绚丽的流光 溢彩，在营造自然氛围、美饰环境空间方面演绎绿色的乐章，园林绿化树种因在人类精神文 明和物质文明建设中的特殊意义而愈受普遍的关注，在我国现阶段农业产业结构调整中日 益显示出勃勃的发展生机，随着城市的发展和建设，目前城市各公园和景观的树木植物品 种越来越多，一些更加美观的植物树木却也更加脆弱。 本申请人发现城市大量的园林绿化植物每年秋天时段都会产生大量的枯枝落叶， 而这些枯枝落叶往往与生活垃圾一起被运走，或填埋或焚烧，非常的浪费且增大了垃圾的 运输成本，特别是北方城市，一些引进的园林绿化植物初期难以适应冬季过于寒冷的气候， 导致每年都有一些植物过寒受损，需要人工对其提供保温措施，维护较为繁琐麻烦。
技术实现要素：

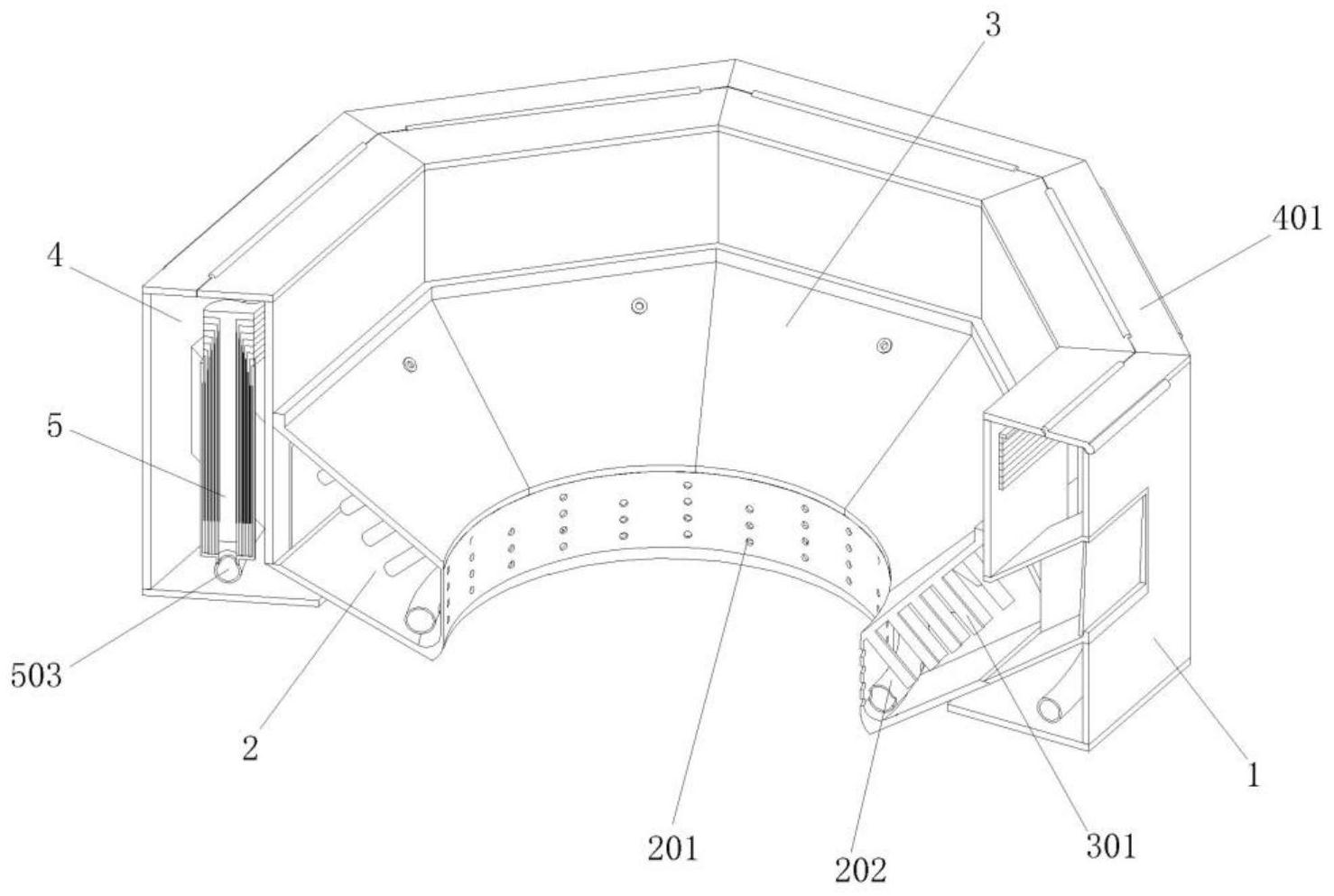

有鉴于此，本说明书一个或多个实施例的目的在于提出一种户外植物防护装置， 以解决的问题。 基于上述目的，本说明书一个或多个实施例提供了一种户外植物防护装置，包括： 环形基座，内侧设置有中心种植区，外侧设置有填料口，所述填料口的上方设置有 限位转轴，所述限位转轴的下方转动连接有密封盖板，所述填料口的内侧连接有倾斜管道； 半埋式发酵池，设置于所述环形基座的下方，底部设置有连通孔，中间设置有环形 风管，所述环形风管的中间设置有通气孔，所述环形风管的外端连接有连通风管，所述连通 风管的外端设置有风机； 顶板，设置于所述半埋式发酵池的顶部，下方连接有导热柱，中间设置有单向阀； 收纳槽，设置于所述环形基座的内部，顶部设置有防护盖板，所述防护盖板的外端 设置有连接转轴，所述防护盖板的中间设置有折叠转轴； 伸缩气压杆，设置于所述收纳槽的内部，底端设置有密封圈，内部设置有加压腔， 所述加压腔的一侧连接有充压连通管； 横向加强圈，外端设置有连接架，通过连接架固定于所述伸缩气压杆的内侧，内侧 设置有透明塑料布； 密封半环，设置于所述横向加强圈的上方，内侧设置有中心转轴，所述中心转轴的 外端设置有同步齿轮，所述同步齿轮的轴端连接有驱动电机。 在一些可选实施例中，所述填料口的竖直中心线向内侧倾斜，所述密封盖板通过 所述限位转轴与所述填料口转动连接。 3 CN 111587721 A 说　明　书 2/6 页 在一些可选实施例中，所述半埋式发酵池通过所述倾斜管道与所述填料口相连 接，所述倾斜管道的水平中心线向所述半埋式发酵池的底部方向倾斜。 在一些可选实施例中，所述导热柱的竖直中心线之间相互平行，所述导热柱与所 述顶板之间相互连接，所述导热柱为金属中空结构。 在一些可选实施例中，所述防护盖板通过所述连接转轴与所述环形基座转动连 接，所述防护盖板之间通过所述连接折叠转轴转动连接，所述防护盖板与所述收纳槽之间 尺寸相互配合。 在一些可选实施例中，所述伸缩气压杆的竖直中心线与所述环形基座的竖直中心 线之间相互平行，所述密封圈与所述加压腔之间尺寸相互吻合。 在一些可选实施例中，所述横向加强圈的水平中心线之间相互平行，所述横向加 强圈的竖直中心线与所述中心种植区的竖直中心线位于同一直线上。 在一些可选实施例中，所述密封半环之间关于所述横向加强圈的竖直中心线对称 设置，所述密封半环通过所述中心转轴与所述横向加强圈转动连接。 从上面所述可以看出，本发明提供的一种户外植物防护装置，通过在环形基座内 侧设置中心种植区以提供植物种植空间并对其进行防护，而环形基座上设置的顶板可以为 人提供乘坐位置并遮盖收纳槽，收纳槽中设置的伸缩气压杆则可以牵引横向加强圈同步上 升将中心的植物围绕，并通过透明塑料布将植物完全笼罩形成小型温室以提供保温，并且 环形基座下的半埋式发酵池可以收集落叶对其进行发酵，发酵后的产生的肥料提供给植 物，并且发酵产生的热量也可以为植物提供保温。 附图说明 为了更清楚地说明本说明书一个或多个实施例或现有技术中的技术方案，下面将 对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的 附图仅仅是本说明书一个或多个实施例，对于本领域普通技术人员来讲，在不付出创造性 劳动的前提下，还可以根据这些附图获得其他的附图。 图1为本发明实施例的结构示意图； 图2为本发明实施例的分解结构示意图； 图3为本发明实施例的正面结构示意图； 图4为本发明实施例的俯视结构示意图； 图5为本发明实施例的横截面结构示意图； 图6为本发明实施例的内部结构示意图； 图7为本发明实施例的半埋式发酵池的结构示意图； 图8为本发明实施例的伸缩气压杆的结构示意图； 图9为本发明实施例的横向加强圈的结构示意图； 图10为本发明实施例的封闭保护状态的结构示意图。
