一种智能储物柜核心控制模块


技术摘要:
本发明提供一种智能储物柜核心控制模块,包括电源适配器、主控板、控制板、锁具以及传感器,所述主控板由所述电源适配器供电,所述主控板通过RS485通讯协议与所述控制板通信相连,所述控制板通过RS485通讯协议依次串联后续控制板;由所述通讯地址设定接口设定每个控制  全部
背景技术:
近年来,随着智能化的发展,人们对于物品的快捷存储方面的需求日益增大,然而 对于电子锁批量,便捷控制的问题,市场上还没有一个技术的创新。目前市场上大部分都是 12路或者6路的电子锁控制模块,面对大量的电子锁控制需求,使用起来成本高昂,而且十 分麻烦。
技术实现要素:

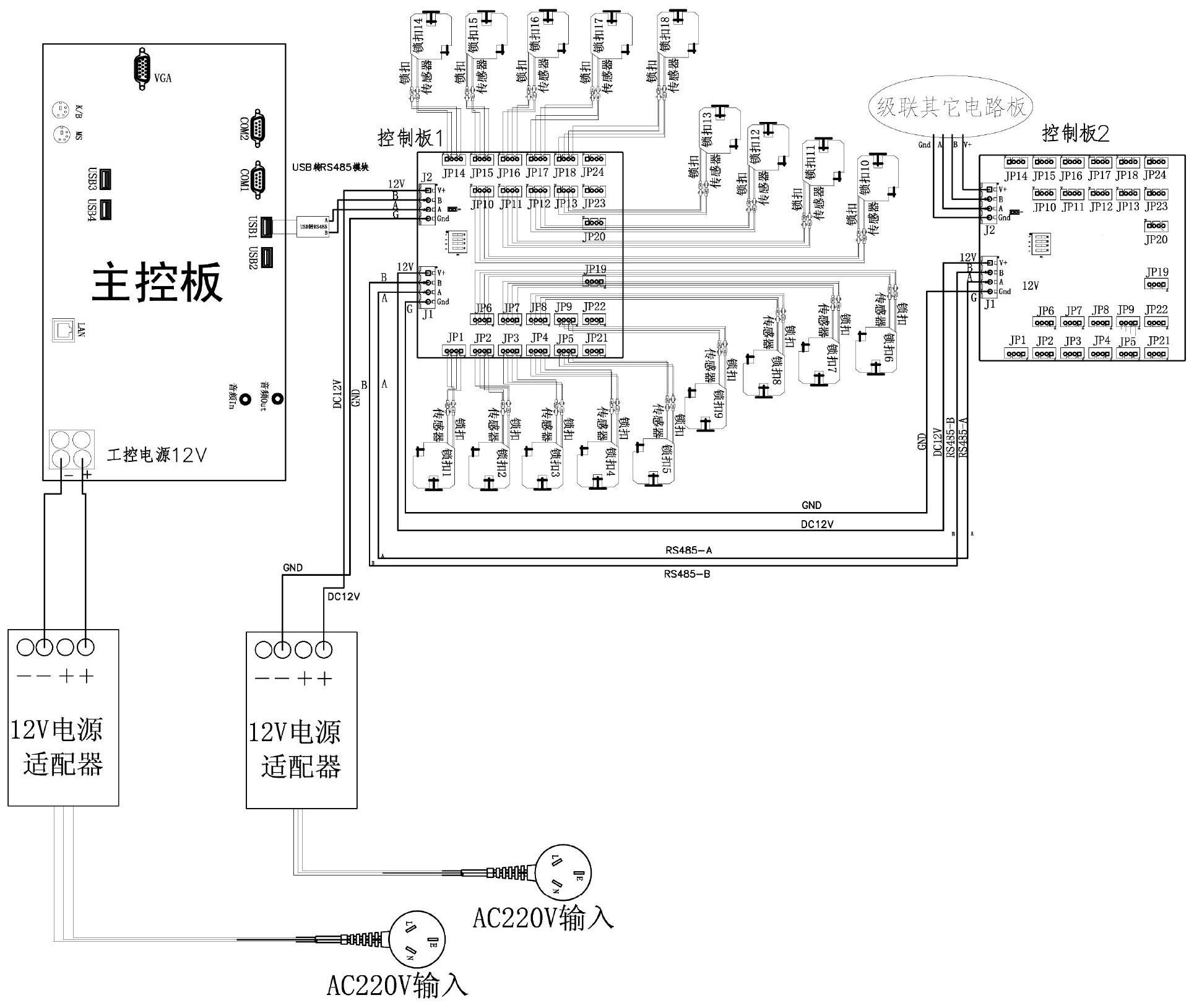

本发明针对上述提出的技术问题,提出一种智能储物柜核心控制模块,通过对控 制模块结构设计的优化改进,实现单块控制板就能拥有24口的电子锁控制,在级联之后能 够以更少的控制板来控制更多的电子锁。。 本发明解决以上技术问题的技术方案是:提供一种智能储物柜核心控制模块,包 括电源适配器、主控板、控制板、锁具以及传感器, 所述主控板采用STC8A8K64S4A12作为主控芯片,通过所述主控芯片与电源模块、RS485 通信接口模块、JTAG接口模块以及开关电路控制相连; 所述控制板上设有多个负载驱动接口,所述负载驱动接口包括电源输入接口、RS485通 讯口、调试下载口、锁具传感器控制接口;所述控制板上还设有通讯地址设定接口; 所述主控板由所述电源适配器供电,所述主控板通过RS485通讯协议与所述控制板通 信相连,所述控制板通过RS485通讯协议依次串联后续控制板;由所述通讯地址设定接口设 定每个控制板在主控板上的通讯地址;在所述控制板上的锁具传感器控制接口连接设置在 储物柜内的锁具和传感器。 本发明的进一步限定技术方案,前述的智能储物柜核心控制模块,所述锁具为带 反馈输入的电锁锁扣或不带反馈的电磁锁扣。支持带反馈输入的电锁锁扣,可以实时检测 锁扣状态。兼容不带反馈的电磁锁扣,以定时长的方式控制开锁时间,可以通过命令进行时 长设置。 前述的智能储物柜核心控制模块,所述主控板和控制板由DC12V电源输入供电,确 保主控板和控制板的工作问题,能够准确控制锁具的工作和储物柜的状态监测。 前述的智能储物柜核心控制模块,所述控制板上设有臭氧电源供电控制接口,通 过所述氧电源供电控制接口连接设置在储物柜内的臭氧发生器模块,能够在储物柜闲置状 态下通过臭氧发生器模块对储物柜进行消毒。 进一步的,前述的智能储物柜核心控制模块,所述传感器为红外对射传感器或反 射传感器;所述红外对射传感器或反射传感器由所述控制板独立供电。 本发明有益效果是:本发明与市面上大部分的控制模块相比,其最大的优势效率 3 CN 111552221 A 说 明 书 2/3 页 更高,更加节约成本。单块控制板就能拥有24口的电子锁控制,在级联之后能够以更少的控 制板来控制更多的电子锁。由于采用RS485通讯协议连接控制,使储物柜的数据流通更快更 稳定。实现了节能化、自动化、小型化,通过增加单个板子的控制数量,来降低成本,并且通 讯速度更快,级联后控制数量更多。 附图说明 图1为本发明控制连接示意图。 图2为本发明控制板的接口示意图。 图3为本发明主控芯片结构示意图。 图4为本发明主控板供电电路图。 图5为本发明主控板RS485电路图。 图6为本发明主控板开关电路图。 图7为本发明主控板通讯地址设定电路。 图8为本发明主控板JTAG电路图。 图9为本发明通讯地址设定示意图。 图10为本实施例负载为带干接点传感器的锁扣的接线示意图。 图11为本实施例负载为不带干接点传感器的锁扣的接线示意图。 图12为本实施例负载仅为干接点传感器的接线示意图。 图13为本实施例负载为红外对射传感器的接线示意图。
