技术摘要：
本发明公开了一种光伏组件安装压块，金属压块，金属压块包括上压块以及下压块，所述上压块和下压块之间形成有用于卡持塑料卡槽的矩形腔，上压块和下压块之间通过紧固件固定连接；以及塑料卡槽，呈“C”形结构，嵌设在金属压块的矩形腔内，用于包裹光伏组件的边缘，通过  全部
背景技术：
光伏组件俗称太阳能电池板，分为双玻组件及单玻组件，为满足组件的载荷要求， 单玻组件只能使用铝边框。但由于铝边框成本较高，因此在双玻组件量产的很长一段时间 内，都使用无框组件，通过压块的形式进行安装。 由于双玻组件上下均为玻璃，组件在生产、搬运、安装、运行过程中，都易出现破 损。在沿海地区，风力较大，每年都会有大量组件出现破损，累计破损率高达千分之九，给组 件厂及电站客户均带来较大损失。 双玻组件的太阳能发电效率高，由于其上下两侧均为玻璃层，安装时比较麻烦，一 般的压块使用一段时间后容易滑脱，影响使用，且具有一定的安全隐患。为解决上述问题， 本领域技术人员亟需提供一种光伏组件安装压块，通过将塑料卡槽包裹组件边缘，然后将 金属压块通过紧固件赋予夹持力卡住塑料卡槽，与光伏组件形成整体，在降低组件重量、制 造成本以及安装成本的同时兼具优异的载荷性能。
技术实现要素：

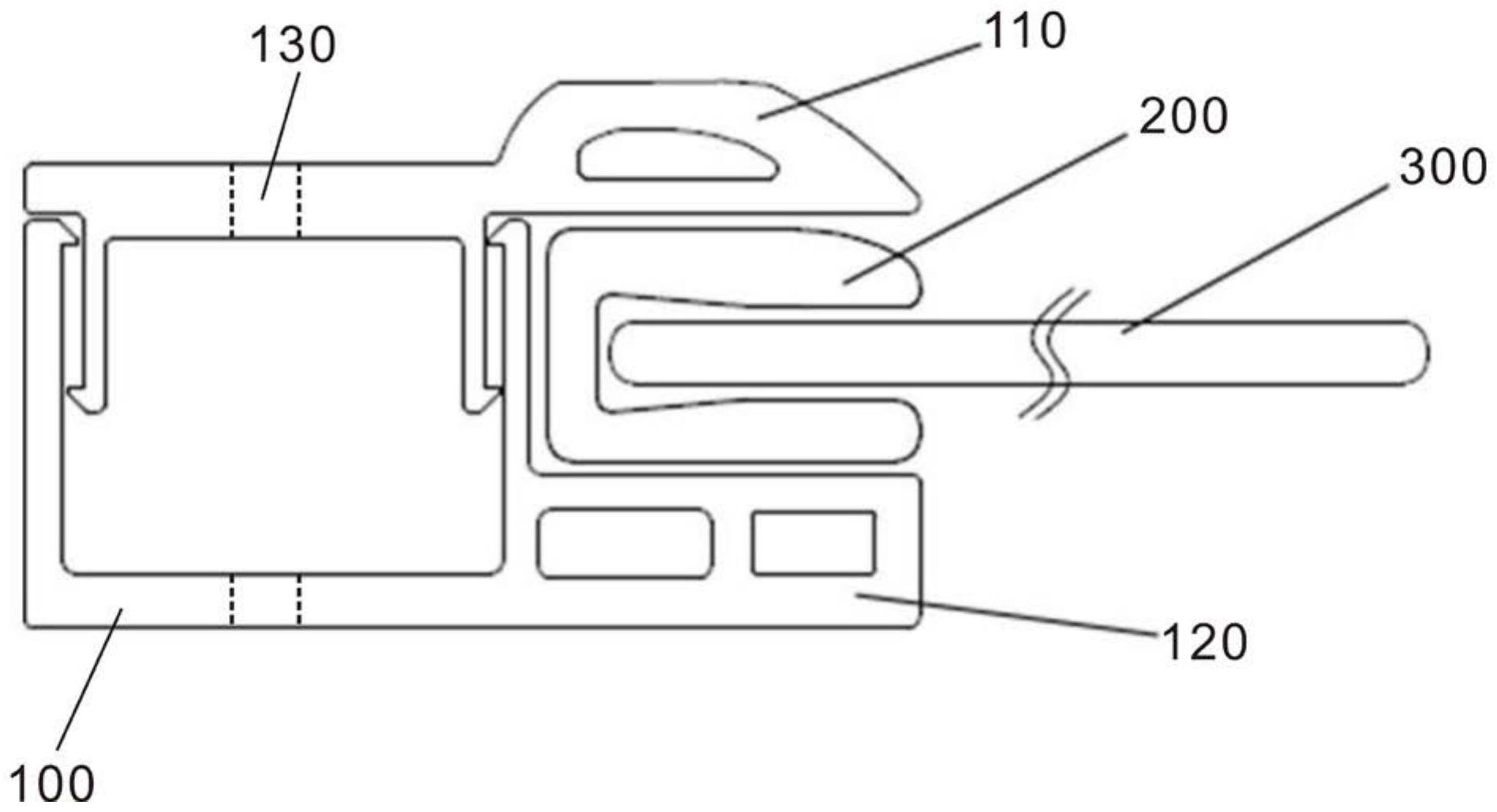

针对现有问题，本发明提供一种光伏组件安装压块，通过将塑料卡槽包裹组件边 缘，然后将金属压块通过紧固件赋予夹持力卡住塑料卡槽，与光伏组件形成整体，在降低组 件重量、制造成本以及安装成本的同时兼具优异的载荷性能。 为解决上述问题，本发明采用如下的技术方案：一种光伏组件安装压块，包括：金 属压块，所述金属压块包括上压块以及下压块，所述上压块和下压块之间形成有用于卡持 塑料卡槽的矩形腔，所述上压块和下压块之间通过紧固件固定连接；以及塑料卡槽，呈“C” 形结构，嵌设在所述金属压块的矩形腔内，用于包裹光伏组件的边缘，通过所述金属压块的 紧固件赋予夹持力夹持所述光伏组件。 优选的，所述上压块或下压块呈F形结构或π形结构。 优选的，所述上压块和下压块均具有相互平行的限位板，所述限位板的端部位置 均设有向外凸出的卡钩。 优选的，所述紧固件包括：所述上压块和下压块均设有相互对应设置的螺丝孔，通 过固定螺丝穿过所述螺丝孔以连接所述上压块以及下压块。 优选的，所述紧固件包括：所述上压块的限位板的端部位置设有第一卡齿结构，所 述下压板的限位板的底部位置设有与所述第一卡齿结构相配合的第二卡齿结构，所述第一 卡齿结构与第二卡齿结构相配合以连接所述上压块以及下压块。 优选的，所述塑料卡槽和光伏组件之间设有硅酮胶层。 优选的，所述塑料卡槽和光伏组件之间设有双面压敏型泡棉胶带。 优选的，所述塑料卡槽和金属压块之间设有双面压敏型泡棉胶带。 3 CN 111585502 A 说　明　书 2/3 页 优选的，所述塑料卡槽的材质为聚乙烯、聚丙烯、聚丁二烯、聚酰亚胺、丙烯腈-丁 二烯-苯乙烯三元共聚物、聚甲基丙烯酸甲酯、聚碳酸酯、乙烯-丙烯-非共轭二烯烃共聚物、 乙烯-醋酸乙烯酯共聚物、乙烯-α烯烃共聚物中的任意一种。 优选的，所述金属压块的长度为80mm~500mm，宽度为20mm~100mm。 相比于现有技术，本发明的有益效果为：本发明将塑料卡槽与光伏组件装配后，将 金属压块通过锁螺丝或者卡齿配合的方式夹持塑料卡槽，从而完成光伏组件的配合，本发 明便于组件安装、运输，且压块夹持力较高，耐风载、雪载性能更优，成本更低。 附图说明 图1为本发明中实施例一种光伏组件安装压块的结构图； 图2为本发明中实施例二种光伏组件安装压块的结构图； 图3为本发明中实施例三种光伏组件安装压块的结构图； 图4为本发明中实施例四种光伏组件安装压块的结构图； 图5为本发明中实施例五种光伏组件安装压块的结构图； 图6为本发明中实施例六种光伏组件安装压块的结构图。 图中各附图标注与部件名称之间的对应关系如下： 金属压块100、上压块110、下压块120、第一卡齿结构140、螺丝孔130、塑料卡槽200、光 伏组件300、双面压敏型泡棉胶带400、硅酮胶层500。
