技术摘要：
本发明公开了一种适用于户外交流高压隔离开关的联锁机构包括与隔离开关的主回路单元通过同步轴相连接用于实现主开关对隔离开关的双向锁定的联锁传动单元，其中该联锁传动单元与隔离开关的操作单元同轴布置，主开关在分闸位置时联锁传动单元联动操作单元实现隔离开关分  全部
背景技术：
配网架空传输线路是电能的主要传输方式，在配网电能传输领域占据过半的比 重，户外柱上开关是配网架空传输线路的重要组成部分，承担着电能的控制、保护、分配和 检修安全等诸多功能；架空传输线路中裸露导体是引起单相接地故障等瞬间故障的主要因 素，目前新施工的架空线路电缆均为绝缘电缆，导体外层为绝缘层，架空线路与开关等连接 部位多数均包有硅橡胶防护套，在防止接触部位老化的情况下，能避免树枝和鸟害等引起 的瞬时性故障。目前隔离刀结构联锁均为单向锁定，即主开关对隔离开关的单向锁定，在隔 离开关分合闸不到位的情况下主开关的操作直接对联锁造成损坏，从而最终将导致隔离开 关不能操作或出现隔离开关触头烧损等故障。 因此，亟待解决上述问题。
技术实现要素：

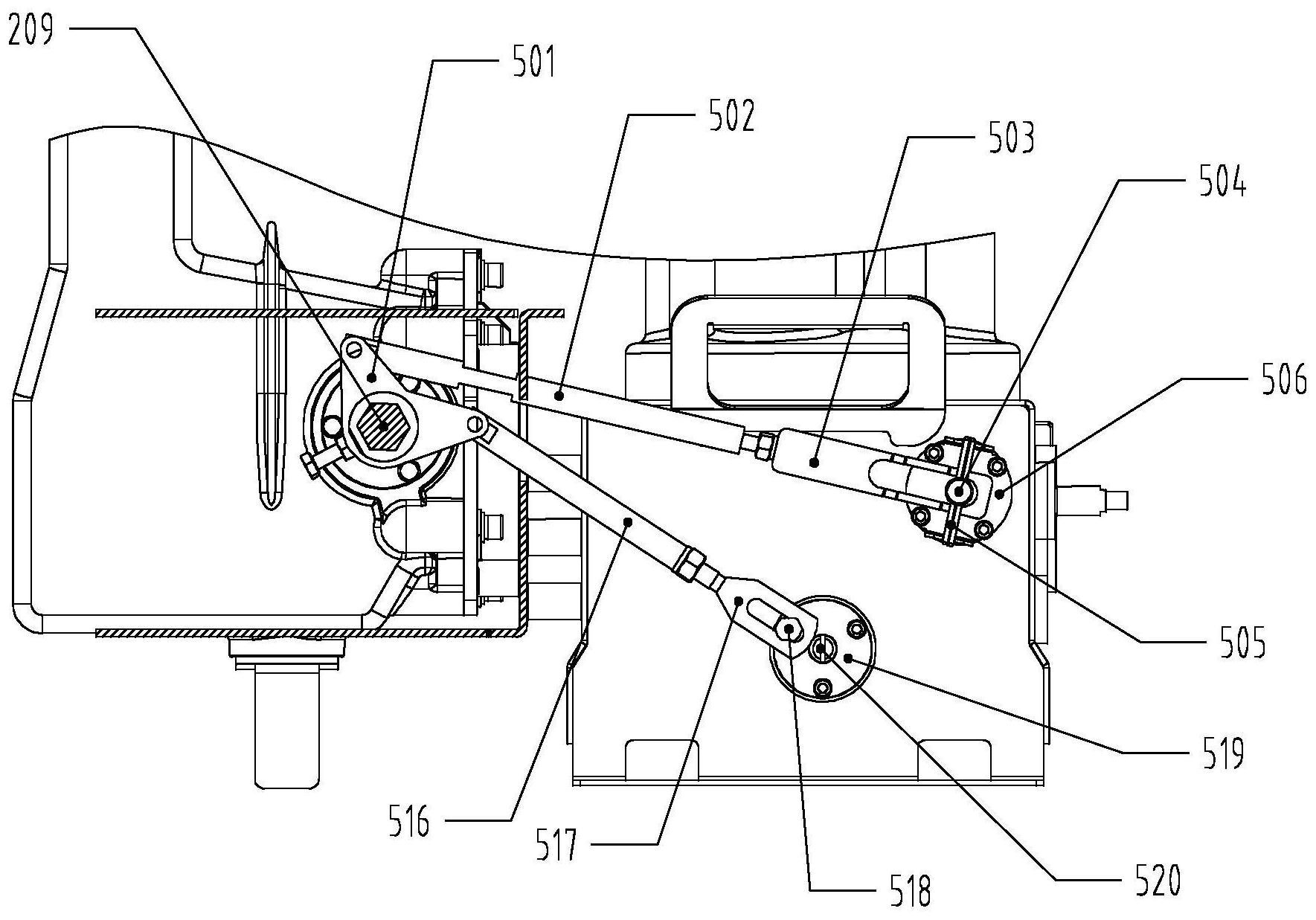

发明目的：本发明的目的是提供一种可实现主开关对隔离开关的双向锁定的适用 于户外交流高压隔离开关的联锁机构。 技术方案：为实现以上目的，本发明公开了一种适用于户外交流高压隔离开关的 联锁机构，包括与隔离开关的主回路单元通过同步轴相连接用于实现主开关对隔离开关的 双向锁定的联锁传动单元，其中该联锁传动单元与隔离开关的操作单元同轴布置，主开关 在分闸位置时联锁传动单元联动操作单元实现隔离开关分合闸，同时在隔离开关处于分闸 或合闸位置时联锁传动单元解锁主开关并可操作主开关实现合分闸。 其中，所述联锁传动单元包括与操作单元同轴布置的驱动拐臂，驱动拐臂的一拐 端依次连接的第一连杆和驱动滑块，驱动滑块上垂直驱动滑块表面穿设有锁杆，锁杆端部 连接有用于限位锁杆的导向弹性销，锁杆与主框架件之间连接有第一导向板且锁杆伸入主 框架件内，位于主框架件内的锁杆上连接有驱动杆，驱动杆上依次穿设有限位档卡、安装 板、复位簧和可沿锁杆移动的第一滑动锁板，且复位簧的一端抵接于第一滑动锁板上另一 端抵接于安装板上，第一滑动锁板上开设有与隔离开关分合闸过程中运动轨迹相适配的轨 迹槽和水平导向槽，该轨迹槽上穿设有可滑动的用于实现主开关分合闸的分合闸驱动板， 该水平导向槽上穿设有第一导向销；驱动拐臂的另一拐端上依次连接有第二连杆和第二滑 动锁板，该第二滑动锁板上垂直穿设有可沿其滑槽移动的第二导向销，该第二导向销与主 框架件之间连接有第二导向板，第二导向板的中心轴处穿设有由主开关驱动其伸出或缩回 的主开关锁杆，在主开关锁杆伸出状态下，第二滑动锁板被锁定于第二导向销和主开关锁 杆之间阻挡驱动拐臂的转动。 优选的，所述驱动滑块的表面开设有用于驱动锁杆沿驱动滑块自身厚度方向运动 的驱动滑槽。 3 CN 111613461 A 说　明　书 2/5 页 进一步，所述驱动滑槽为一梯形凹槽。 再者，所述轨迹槽包括弧形槽和中位槽，分合闸驱动板上的行程柱穿设在轨迹槽 上。 有益效果：与现有技术相比，本发明具有以下显著优点：本发明的联锁传动单元为 隔离开关和主开关双向联锁设计，一方面联锁传动单元可确保主开关在分闸位置时才可操 作隔离开关，实现主开关对隔离开关的联锁，另一方面将隔离开关的位置状态作为对主开 关操作的限定条件，确保只有隔离开关完全处于分闸或者合闸状态时方可操作主开关，实 现隔离开关对主开关的联锁；本发明的操作单元为独立结构，操作单元的主输出轴与联锁 传动单元为同轴布置，具有结构简单联锁可靠等优点。 附图说明 图1为本发明的结构示意图； 图2为本发明的侧视图； 图3为本发明的主视图； 图4为本发明中主回路单元的剖视图一； 图5为本发明中主回路单元的剖视图二； 图6为本发明中主回路单元的主视图； 图7为本发明中操作单元的封闭壳体组件的主视图； 图8为本发明中操作单元的封闭壳体组件的侧视图； 图9为本发明中操作单元的剖视图； 图10为本发明中操作单元去掉封闭壳体组件的结构示意图； 图11为图10中去掉单侧夹板的结构示意图； 图12为图10的俯视图； 图13为本发明中操作单元的传动轴组件的结构示意图； 图14为本发明中隔离开关处于分闸位置时联锁传动单元的结构示意图； 图15为本发明中隔离开关处于分合闸位置时锁杆的状态示意图； 图16为本发明中隔离开关处于合闸位置时联锁传动单元的结构示意图； 图17为本发明中隔离开关处于中间位置时锁杆的状态示意图； 图18为本发明中联锁传动单元的驱动滑块的结构示意图。
