技术摘要：
本发明专利公开了一种电缆料条缠绕测试装置，包括底座和配重，在底座上设有第一立柱和第二立柱，第一立柱上倾斜安有第一轴承，第二立柱上倾斜安有第二轴承，旋转套管倾斜安装在第二轴承上，旋转套管一端留有插口并在插口的侧壁上安有第一紧固螺栓，旋转套管另一端与转  全部
背景技术：
电缆的护套皮对电缆提供绝缘和保护作用，不同用途的电缆对电缆护套的成分、 性能等要求不一样，为了保证整个电缆的品质，需要对电缆护套的性能进行测试，通过测试 评估护套的成分配方、生产工艺是否合适，并可以及时发现问题以进行改正。其中一项测试 是需要将电缆护套的材料剪成长条，并以一定的力度缠绕在圆杆上，然后放入一定温度的 烘箱进行烘烤，由此检测材料做出电缆后再一定温度下缠绕后是否容易发生老化和破损。 目前，在将电缆料皮缠绕到圆杆上时，主要通过手工进行，这样不仅难以保证缠绕的力度复 合要求，而且工作效率较低，有一定硬度和韧性的料皮还容易对人手造成伤害，料皮缠绕在 圆杆后，两端也不容易固定，从而经常发生料皮松脱影响测试的情况，此外，也不便于进行 不同缠绕力度后受热的比较研究。
技术实现要素：

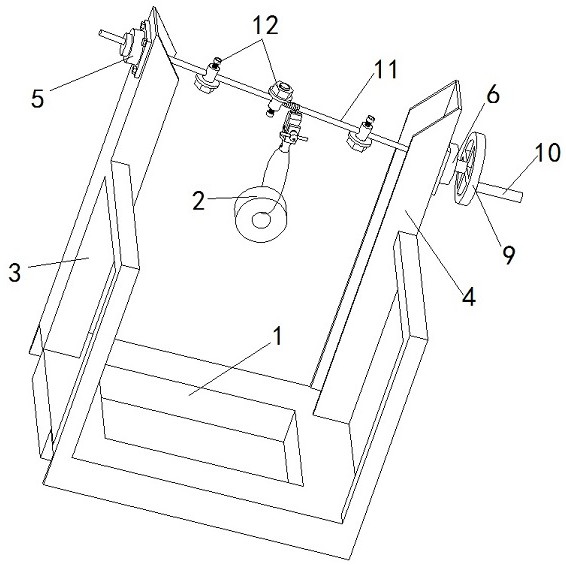

本发明所要解决的技术问题是提供一种电缆料皮缠绕测试装置，该装置能够将电 缆料皮以恒定的力度均匀整齐缠绕在圆杆上，料皮两端能够被牢固固定，整个操作轻松简 便，工作效率高，对人无伤害。 为了解决上述技术问题，本发明采取如下技术方案： 一种电缆料条缠绕测试装置，包括底座和配重，在底座上设有第一立柱和第二立柱，第 一立柱上倾斜安有第一轴承，第二立柱上倾斜安有第二轴承，旋转套管倾斜安装在第二轴 承上，旋转套管一端留有插口并在插口的侧壁上安有第一紧固螺栓，旋转套管另一端与转 盘相连，所述第二轴承的高度低于第一轴承，旋转杆倾斜穿过第一轴承并插在所述插口上， 在旋转杆上套设有若干料条夹紧件，所述配重上设有料条连接端。 优选的，所述旋转杆与水平方向成5~30度角。 优选的，所述料条夹紧件包括紧固套杆，紧固套杆沿径向设有通孔，并在通孔一侧 沿轴向设有第二紧固螺栓，所述通孔套在所述旋转杆上，在紧固套杆的另一端连有螺杆，螺 杆上设有压紧垫片和螺母，压紧垫片和旋转杆之间留有缝隙。 优选的，所述配重有多个，并且重量不同。 本发明的有益效果是，使用时将旋转杆穿过第一轴承的内孔并插到第二轴承上的 旋转套管的插口内，用第一紧固螺栓将旋转杆固定，然后将待测试的电缆料条的一端夹在 压紧垫片和旋转杆之间的缝隙上，并用螺母进一步紧固压紧垫片，从而将电缆料皮一端固 定，另一端连上配重，即可通过旋转转盘将电缆料皮缠绕在旋转杆上，最后利用另一个压紧 垫片压紧电缆料皮的另一端。打开第一紧固螺栓，然后从该端将旋转杆从第一轴承内拔出， 然后即可放入烘箱内进行一定时间的烘烤。由于设置有一定的倾斜角度，电缆料皮即自动 按圆周缠绕在旋转杆上，因配置的重量可以设置多种，因此可以制作缠绕力度不同的测试 3 CN 111610070 A 说　明　书 2/3 页 样品，便于进行不同缠绕力度受热后样品性能反馈的比较研究。操作省时省力，不会对人手 造成伤害。 附图说明 图1为本发明的结构示意图； 图2为本发明的另一角度结构示意图；； 图3为料条夹紧件的结构示意图。
