技术摘要：
一种用于兔饲料生产的烘干设备，包括支撑板、支撑腿、上烘干箱，支撑板两端分别设有传送辊支架和传送辊，两传送辊通过传送带连接，传送带包括上传送带部和下传送带部，支撑板设置在上传送带部与下传送带部之间，上烘干箱上设有进口和出口；上烘干箱上固定有第一热风机  全部
背景技术：
兔肉营养价值高、易消化、并有保健作用，兔肉与其他畜禽肉相比，它的营养价值 与消化率均居于其他各种畜禽肉类之首，因此兔子的养殖逐渐得到推广，兔子的生活环境、 兔子食用的饲料、兔子饮用的水等都得到了重视。兔子食用的饲料一般需要经过除杂、粉 碎、搅拌、切粒和烘干，烘干步骤至关重要，烘干增加饲料稳定性，延长饲料的保质期，现有 的烘干装置一般采用烘干箱进行烘干，烘干箱外设置热风机，热风机通过连接管将热风输 送至烘干箱内，需要烘干的饲料通过传送带输送至烘干箱内，这种烘干形式主要对传送带 的顶部进行烘干，饲料的底部的烘干效果不好，整体烘干不够均匀，烘干效率较低，影响饲 料的品质。
技术实现要素：

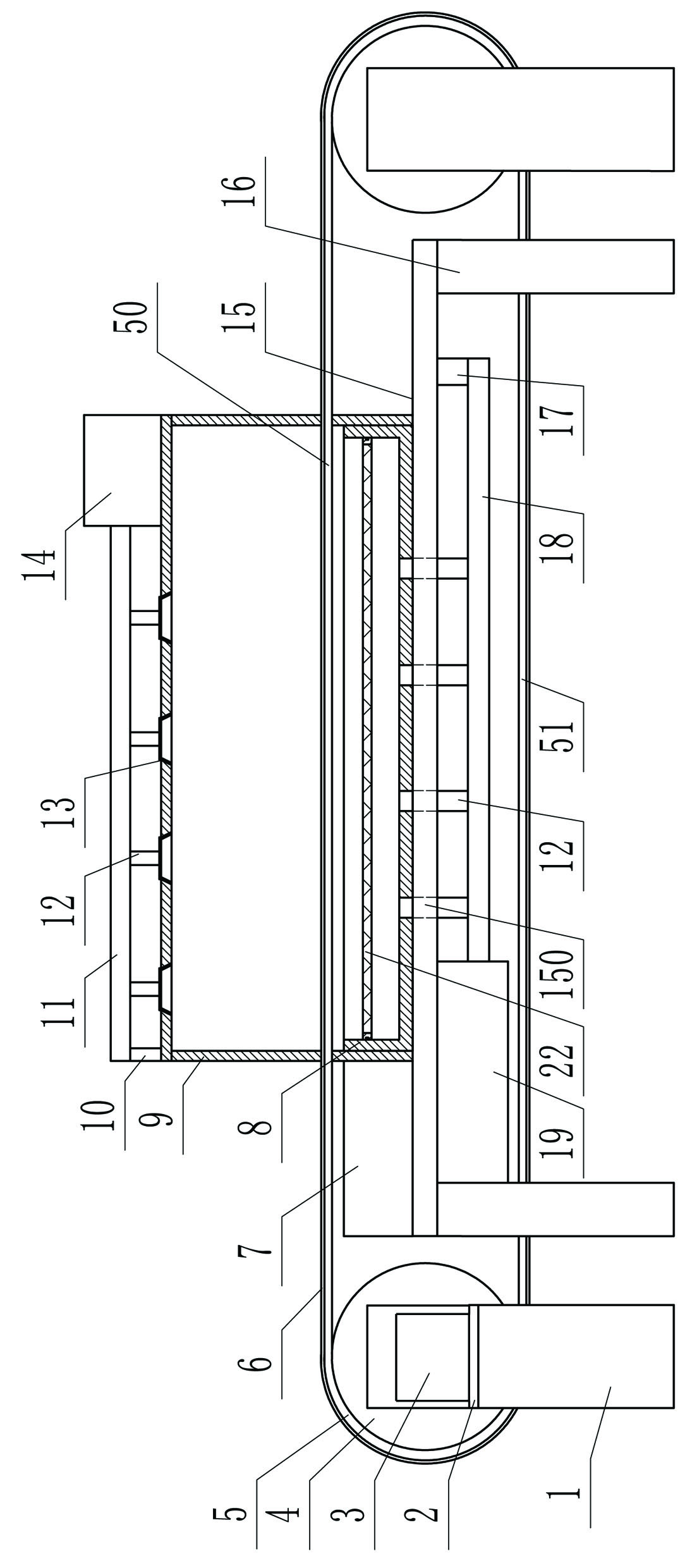

本发明的目的在于：提供一种用于兔饲料生产的烘干设备，解决上述饲料的底部 的烘干效果不好，整体烘干不够均匀，烘干效率较低，影响饲料的品质的技术问题。 本发明采取的技术方案为： 一种用于兔饲料生产的烘干设备，包括支撑板，支撑板的底部固定有支撑腿，支撑板的 顶部固定有底部敞开的上烘干箱，支撑板两端分别设有传送辊支架，传送辊支架包括两竖 直设置的立柱，两立柱之间转动连接有传送辊，支撑板两端的传送辊通过传送带连接，其中 一个立柱上固定有电机，电机与对应的传送辊传动连接；传送带包括上传送带部和下传送 带部，支撑板设置在上传送带部与下传送带部之间，上烘干箱的一端设有供传送带进入的 进口，上烘干箱的另一端设有供传送带出去的出口；上烘干箱上固定有第一热风机，第一热 风机的出风口处连接有第一出风管，上烘干箱的顶部设有若干个间隔设置的第一进风口， 第一进风口与第一出风管连通；传送带为网状输送带，支撑板的底部固定有第二热风机，第 二热风机的出风口处连接有第二出风管，支撑板的顶部设有顶部敞开的下烘干箱，下烘干 箱设置在上传送带部的下方，下烘干箱的底部设有若干个间隔设置的第二进风口，支撑板 上有与第二进风口一一对应的贯穿孔，第二进风口通过对应的贯穿孔与第二出气管连通。 支撑板的靠近上烘干箱进口的一端设有接料箱，接料箱的顶部敞开，接料箱设置 在支撑板与上传送带部之间，接料箱设在在上烘干箱外。 下烘干箱内设有过滤网装置，过滤网装置包括形状与下烘干箱形状相适应的框 架，框架内固定有水平设置的过滤网。 框架与下烘干箱通过螺钉固定连接。 下烘干箱的一侧设有抽拉口，下烘干箱的靠近抽拉口端部的两侧面均设有滑轨， 框架上设有与滑轨配合的滑槽。 框架的与抽拉口相对应的外侧面记为抽拉侧，当过滤网装置设置在下烘干箱内 3 CN 111578673 A 说　明　书 2/4 页 时，抽拉侧与下烘干箱对应的外壁相平齐，抽拉侧上固定有把手。 烘干箱上靠近抽拉口处铰接有压紧块，当过滤网装置设置在下烘干箱内时，压紧 块压紧在框架的抽拉侧。 第一进风口呈底部直径大于顶部直径的圆台状孔，第一进风口内固定有与第一进 风口形状相适应的散风罩，散风罩的顶部固定有连接管，连接管与第一出风管连通。 上烘干箱的顶部固定有上支撑柱，第一出风管的一端与第一热风机连接，第一出 风管的另一端封闭并与上支撑柱固定连接；支撑板的底部固定有下支撑柱，第二出风管的 一端与第二热风机连接，第二出风管的另一端封闭并与下支撑柱固定连接。 传送带的顶部固定有无纺布。 本发明中电机、第一热风机及第二热风机通电工作，将需要干燥的饲料倒至传送 带的进料端，饲料中的少量粉末或者过小颗粒的饲料进入到接料箱中，接料箱对少量粉末 或者过小颗粒的饲料进行储存，便于将上述饲料重新加工，节省原料，减少烘干后的饲料中 的粉末及小颗粒饲料的占比，整体提高饲料的品质，电机带动对应的传送辊运动，传送辊带 动传送带运动，传送带将饲料送入到上烘干箱内，第一热风机产生的热风依次通过第一出 风管、连接管及散风罩进入到上烘干箱内，对传送带上的饲料进行从上而下进行烘干处理， 第二热风机产生的热风依次通过第二出风管、连接管、贯穿孔及第二进风口进入到下烘干 箱内，对传送带的饲料进行从下而上的烘干，整体烘干效果好，对饲料进行相对均匀的烘 干，烘干效率高。 附图说明 图1为本发明的主视结构示意图； 图2为本发明的俯视结构示意图； 图3为下烘干箱的结构示意图（一）； 图4为下烘干箱的结构示意图（二）； 图5为图4的剖视图； 图6为支撑板与支撑腿连接的侧视图。
