技术摘要：
本申请提供一种阵列基板及显示面板，该阵列基板包括衬底、多个像素电极、填充结构和配向层，像素电极设置在衬底上，每一像素电极均包括主干电极线和多个连接于主干电极线的分支电极线，分支电极线具有第一折射率；填充结构与像素电极同层设置，且设置在每一分支电极线  全部
背景技术：
液晶显示器件以其轻薄小巧和低能耗等优点，被广泛的应用于各种电子产品中。 对比度为衡量液晶显示器显示质量的重要参数，对比度越高，黑色画面越纯粹，显示效果越 好，目前通常采用降低暗态亮度的方式来提高显示图像的对比度。 在液晶显示面板中，通常通过多畴结构设计改善液晶面板的视野角，多畴结构设 计是通过在阵列基板的像素电极上形成周期性的电极图案，以实现不同区域液晶转动方向 的不同。然而，由于图案化的像素电极坡度角较大，且像素电极与附着在其上的配向膜的折 射率不同，导致从像素电极侧面出射的线偏振光发生强烈的散射，面板在暗态时发生漏光 现象，进而使得面板显示时的图像对比度下降，显示质量大大降低。
技术实现要素：

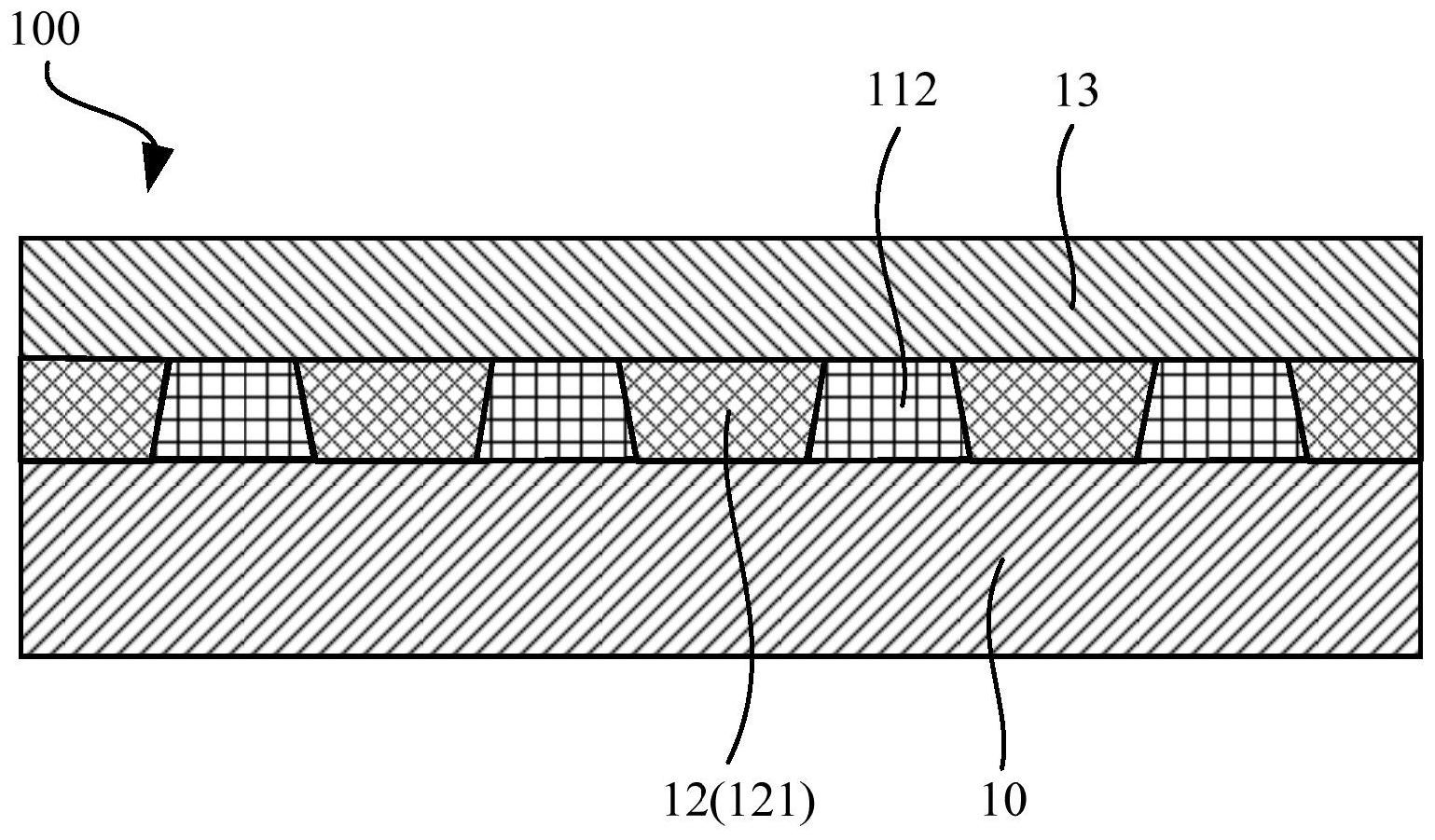

本申请提供一种阵列基板及显示面板，以解决因线偏振光散射而导致的暗态漏光 问题。 本申请提供一种阵列基板，其包括： 衬底； 多个像素电极，所述像素电极设置在所述衬底上，每一所述像素电极均包括主干 电极线和多个连接于所述主干电极线的分支电极线，所述分支电极线具有第一折射率； 填充结构，所述填充结构与所述像素电极同层设置，且设置在每一所述分支电极 线的周侧，每一所述分支电极线的侧面贴合于所述填充结构；以及 配向层，所述配向层设置在所述像素电极上，所述配向层具有第二折射率，所述第 二折射率小于所述第一折射率； 其中，所述填充结构的折射率介于所述第一折射率和所述第二折射率之间。 在本申请所述的阵列基板中，所述填充结构的厚度与所述分支电极线的厚度相 同。 在本申请所述的阵列基板中，所述填充结构为一层填充层，所述填充层具有第三 折射率，所述第三折射率介于所述第一折射率和所述第二折射率之间。 在本申请所述的阵列基板中，所述填充结构包括依次设置的至少两层填充层； 自所述衬底至所述配向层所在的方向，至少两层所述填充层之间的折射率递减。 在本申请所述的阵列基板中，所述填充层为三层，相邻所述填充层之间的折射率 之差相同。 在本申请所述的阵列基板中，每一所述填充层的厚度相同。 在本申请所述的阵列基板中，所述填充结构的材料为透明绝缘材料。 在本申请所述的阵列基板中，所述分支电极线为条状。 3 CN 111552122 A 说　明　书 2/5 页 在本申请所述的阵列基板中，所述分支电极线的延伸方向与所述主干电极线延伸 方向的夹角为45度。 本申请还提供一种显示面板，其包括上述的阵列基板。 相较于现有技术中的阵列基板，本申请提供的阵列基板通过在每一分支电极线的 周侧设置填充结构，且分支电极线的侧面贴合于填充结构，并使该填充结构的折射率介于 分支电极线的折射率和配向层的折射率之间，进而延缓了分支电极线到配向层之间的折射 率差异，减缓了线偏振光透过分支电极线后偏振态的改变幅度，降低了线偏振光从分支电 极线侧面入射至配向层之后的散射程度，降低了暗态时的漏光强度，从而提高了面板显示 时的图像对比度，提高了显示面板的显示质量。 附图说明 为了更清楚地说明本申请实施例中的技术方案，下面将对实施例描述中所需要使 用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请的一些实施例，对于 本领域技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附 图。 图1是本申请第一实施例提供的阵列基板的平面结构示意图； 图2是本申请第一实施例提供的阵列基板中像素电极的平面结构示意图； 图3是本申请第一实施例提供的阵列基板的剖面结构示意图； 图4是本申请第二实施例提供的阵列基板的剖面结构示意图。
