技术摘要：
本发明涉及一种三轴调心调平式转台，包括有底座和工作台，工作台的下方在底座外周设置有卡环套，卡环套内设置有联动环，联动环和底座之间设置有中心钢球，该联动环上竖向开设有通孔，通孔内设置有垂直拉紧机构；底座和工作台之间设置有两个调心机构和一个调平机构，一  全部
背景技术：
目前国内外回转类零件圆度的测量需要通过圆度仪来完成，圆度仪在测量被测工 件时，需要调整工件的偏心和倾斜。测量高精度回转类零件时，被测工件几何轴线与回转轴 线既不重合又存在夹角，导致数据采样模型非线性化，如果仍按照理论圆的数据点对采样 数据进行计算，就会引起误差。因而偏心和倾斜的调节精度直接影响着圆度仪的测量精度。 一种三轴调心调平式转台用于调整被测工件的偏心和倾斜，它分为自动和手动两 种，自动一种三轴调心调平式转台虽然调节效率和精度都相对较高，但是成本高、结构复 杂、维修技术要求高，绝大多数厂家不会优先考虑；手动一种三轴调心调平式转台具有成本 低、结构简单的优点，但是结构厚重、精度低，不适用高精度的回转类零件。 此外，圆度仪的调节精度和效率因操作人员的技能而异，且极易影响测量结果的 可靠性。因此，提高工件对中调节的精度，对保证回转类零件的测量误差有着重要的意义； 而提高工件对中调节的速度，又会直接影响加工的效率。
技术实现要素：

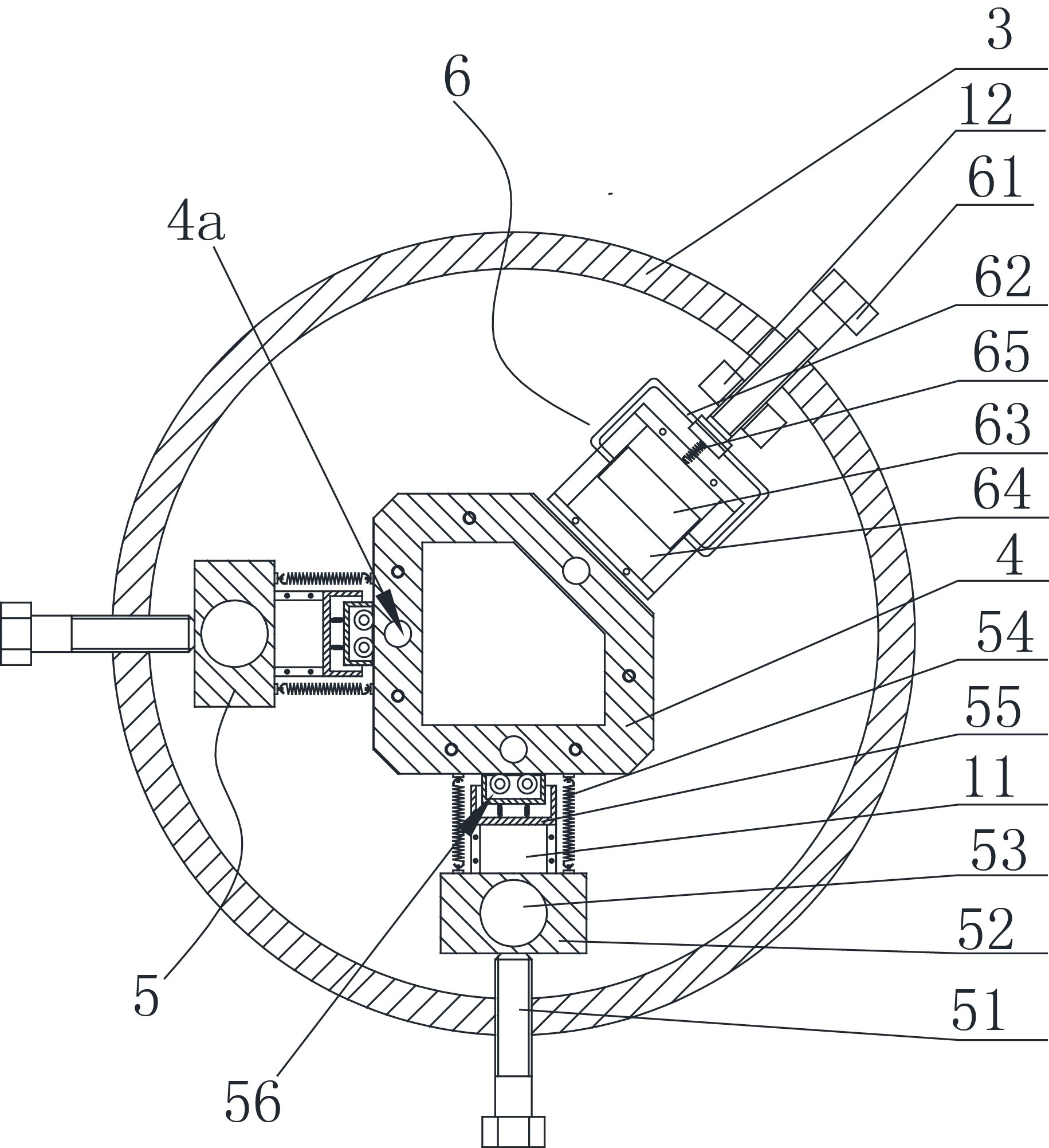

本发明所要解决的技术问题是针对现有技术的现状，提供一种结构合理，操作方 便，调整效率高，调整精度高的一种三轴调心调平式转台。 本发明解决上述技术问题所采用的技术方案为： 一种三轴调心调平式转台，包括有底座和工作台，工作台的下方在底座外周设置有卡 环套，卡环套内设置有联动环，联动环和底座之间设置有中心钢球，该联动环上竖向开设有 通孔，通孔内设置有垂直拉紧机构；底座和工作台之间设置有两个调心机构和一个调平机 构，一个调心机构沿X轴方向设置，另一个调心机构沿Y轴方向设置，调平机构与两个调心机 构之间的夹角均为135°； 调心机构包括有调心旋钮杆、保持架、钢球以及水平拉紧弹簧，调心旋钮杆的一端伸出 卡环套外，另一端与保持架相连接，钢球置于保持架内，并与底座和工作台相接触，水平拉 紧弹簧连接于保持架和联动环之间； 调平机构包括有调平旋钮杆、方拉杆、空心圆柱滚子以及斜槽块，调平旋钮杆的一端伸 出卡环套外，另一端与方拉杆相连接，方拉杆与空心圆柱滚子相连接，斜槽块固定于底座的 上表面，空心圆柱滚子与工作台和斜槽块相接触。 优化的技术措施还包括： 上述的调心机构还包括有调心基底座和轴承装置,轴承装置包括有轴承安装套、两个 轴承以及两个弹簧，弹簧连接于轴承安装套和调心基底座之间，轴承安装于轴承安装套上， 并与联动环相接触。 上述的底座的上表面设置有导向槽，钢球与所述导向槽相配合。 3 CN 111571544 A 说　明　书 2/4 页 上述的调平旋钮杆的内端与斜槽块之间连接有水平弹簧。 上述的底座的上表面设置有定位槽，调平旋钮杆与定位槽相配合。 上述的方拉杆与所述斜槽块的斜面相平行。 上述的垂直拉紧机构包括有两端的万向节和连接于万向节之间的垂直弹簧，上端 的万向节与工作台相连接，下端的万向节与底座相连接。 上述的卡环套的下部设置有凹槽，底座的外缘置于该凹槽内，卡环套的下部内埋 设有磁性体。 上述的工作台的上表面设置有磁性体。 上述的工作台的外径与卡环套的外径相等。 本发明的一种三轴调心调平式转台，结构合理，采用三轴调节法，操作更加方便， 提高了工作效率，两个调心机构分别负责X轴方向和Y轴方向的移动，两者不发生干涉，调平 机构采用空心圆柱滚子与工作台线接触，加大工作台上下移动的接触力，提高工作台调平 的灵敏性，同时，直接由调平旋钮带动空心圆柱滚子上下移动，提高配合精度，大大减小系 统测量误差。 附图说明 图1是本发明的横向剖视结构图； 图2是图1中轴承装置的结构示意图； 图3是本发明的纵向剖视结构图。
