技术摘要：

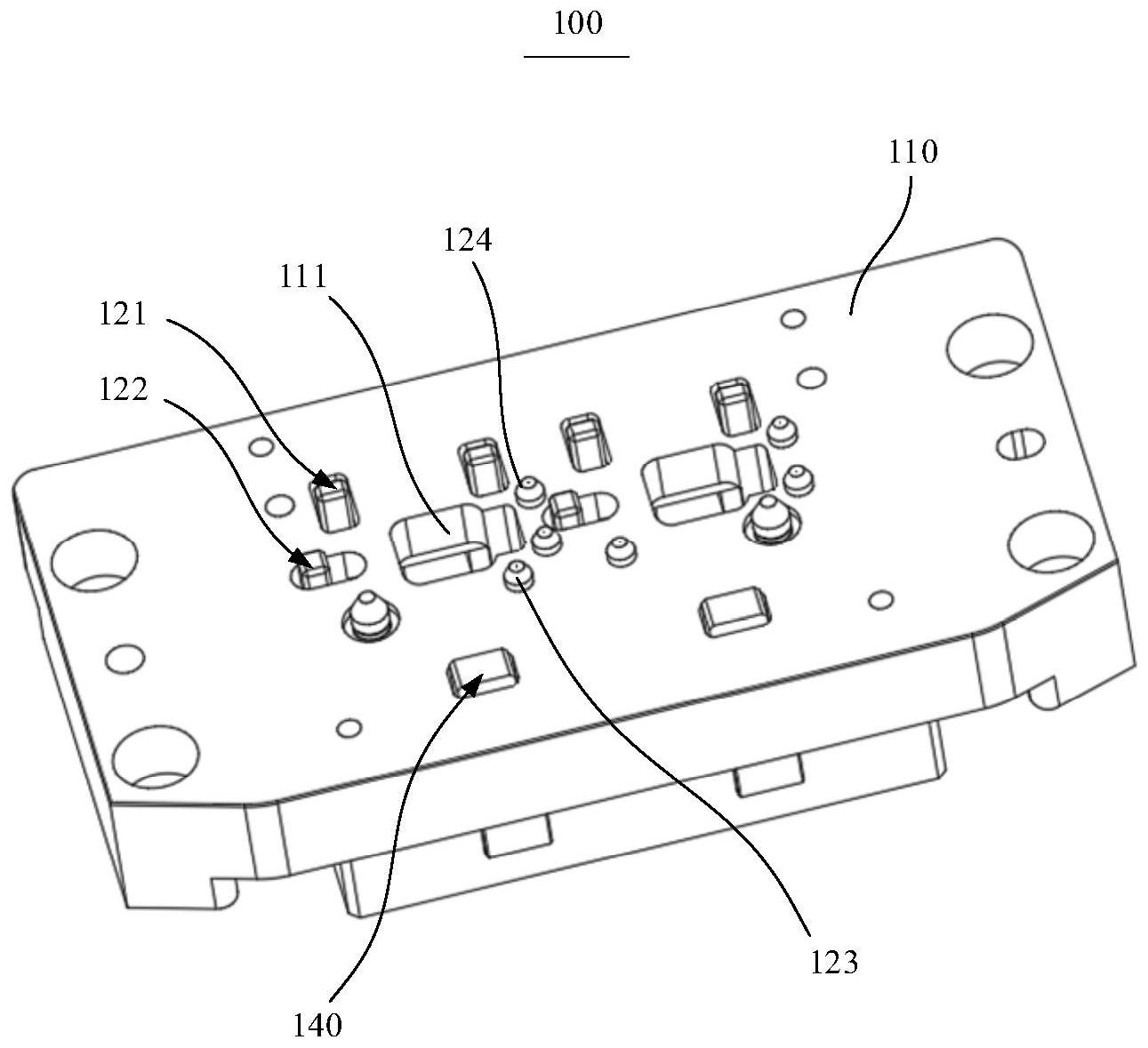

本发明公开了一种自动夹紧定位装置，涉及夹具技术领域。自动夹紧定位装置包括放置平台、夹紧机构、吸附机构和自锁浮动块，夹紧机构包括第一浮动块、第二浮动块以及设置在放置平台上的第一定位件和第二定位件，第一定位件和第二定位件位于放置平台的相邻两侧，第一浮动  全部
背景技术：
夹紧定位装置是指机械制造过程中用来固定加工对象，使之占有正确的位置，以 接受施工或检测的装置。在生产或检测精密机械仪器的过程中，常常需要采用夹紧定位装 置对精密机械仪器的位置进行固定。现有技术中的精密机械仪器夹紧装置，价格昂贵，且精 度不高，无法满足高精度的工作要求。
技术实现要素：
本发明的目的在于提供一种自动夹紧定位装置，以解决现有技术中的夹紧定位装 置价格昂贵且精度不高的技术问题。 本发明的实施例是这样实现的： 本发明实施例提供一种自动夹紧定位装置，包括放置平台、夹紧机构、吸附机构和 自锁浮动块，夹紧机构包括第一浮动块、第二浮动块以及设置在放置平台上的第一定位件 和第二定位件，第一定位件和第二定位件位于放置平台的相邻两侧，第一浮动块和第二浮 动块位于放置平台的另一相邻两侧，第一浮动块与第一定位件相对设置，第二浮动块与第 二定位件相对设置，放置平台上设有第一通孔和第二通孔，吸附机构沿第一通孔的轴向运 动以吸附待夹紧件，自锁浮动块沿第二通孔的轴向运动以分别控制第一浮动块和第二浮动 块朝向待夹紧件运动。 可选的，上述放置平台上还设有第一条形孔和第二条形孔，第一条形孔和第二条 形孔的长度方向相互垂直，第一浮动块沿第一条形孔的长度方向滑动，第二浮动块沿第二 条形孔的长度方向滑动。 可选的，上述自动夹紧定位装置还包括与放置平台的承载面相对的一面连接的端 盖，夹紧机构还包括主推杆和第一弹簧，第一浮动块包括第一底座和与第一底座连接的第 一凸台，主推杆滑动设置在端盖内，主推杆、第一底座、第一弹簧的伸缩端沿主推杆的主推 方向依次连接，第一弹簧的固定端与端盖连接，第一凸台由第一条形孔伸出放置平台并沿 第一条形孔的长度方向滑动。 可选的，夹紧机构还包括第二弹簧，第二浮动块包括第二底座、第二凸台和凸轮， 第二凸台和凸轮分别设置在第二底座相对的两侧，第二弹簧的固定端与端盖连接、伸缩端 与第二底座连接，主推杆靠近第二底座的一侧设有斜面，斜面与凸轮相切，第二凸台由第二 条形孔伸出放置平台并沿第二条形孔的长度方向滑动。 可选的，主推杆远离放置平台的一侧设有相互平行的第一阶梯面、第二阶梯面和 第三阶梯面，第一阶梯面、第二阶梯面、第三阶梯面与主推杆靠近放置平台的一侧之间的距 离沿主推杆的主推方向依次递增，自锁浮动块包括第三底座、第三凸台和第三弹簧，第三底 座靠近放置平台的一侧与第三凸台连接、远离放置平台的一侧与第三弹簧连接，第三底座 4 CN 111590491 A 说　明　书 2/7 页 上还设有第三通孔，主推杆设置第一阶梯面和第二阶梯面的部分穿过第三通孔并在第三通 孔内滑动，第三凸台由第二通孔伸出放置平台并沿第二通孔的轴向方向运动。 可选的，上述吸附机构包括固定座、磁铁和伸缩组件，固定座的一端与磁铁连接、 另一端与伸缩组件连接，磁铁在伸缩组件的驱动下沿第一通孔的轴线方向运动。 可选的，上述自动夹紧定位装置还包括第一固定板，吸附机构还包括下拉弹簧，下 拉弹簧的一端与固定座连接、另一端与第一固定板连接，下拉弹簧在伸缩组件的作用下处 于压缩状态。 可选的，上述夹紧机构还包括第一导向销，第一导向销固定在端盖上且与第一弹 簧的伸缩方向平行，第一底座上设有第一导向孔，第一导向孔与第一导向销配合，以使第一 底座沿第一导向销滑动。 可选的，上述夹紧机构还包括第二导向销，第二导向销固定在端盖上且与第二弹 簧的伸缩方向平行，第二底座上设有第二导向孔，第二导向孔与第二导向销配合，以使第二 底座沿第二导向销滑动。 可选的，上述第三阶梯面上设有第四通孔，吸附机构穿过第四通孔并沿第四通孔 的轴线方向运动。 本发明实施例的有益效果包括： 本发明实施例提供的自动夹紧定位装置包括放置平台、夹紧机构、吸附机构和自 锁浮动块，放置平台用于放置待夹紧件，夹紧机构用于将待夹紧件夹紧，吸附机构对待夹紧 件进行吸附，以进一步固定待夹紧件，自锁浮动块用于控制夹紧机构夹紧待夹紧件；夹紧机 构包括第一浮动块、第二浮动块以及设置在放置平台上的第一定位件和第二定位件，第一 定位件和第二定位件位于放置平台的相邻两侧，第一浮动块和第二浮动块位于放置平台的 另一相邻两侧，第一定位件和第二定位件用于对待夹紧件的两边分别进行限位，使待夹紧 件无法沿朝向第一定位件和第二定位件的方向运动；第一浮动块与第一定位件相对设置， 第一浮动块能够朝向待夹紧件运动，并与第一定位件配合，夹持待夹紧件的相对侧；第二浮 动块与第二定位件相对设置，第二浮动块同样朝向待夹紧件运动，并与第二定位件配合，夹 持待夹紧件的另一相对侧；放置平台上设有第一通孔和第二通孔，吸附机构沿第一通孔的 轴向运动以吸附待夹紧件，实现待夹紧件竖直方向的吸附定位；自锁浮动块沿第二通孔的 轴向运动以分别控制第一浮动块和第二浮动块朝向待夹紧件运动，第一浮动块、第二浮动 块、第一定位件和第二定位件相互配合，将待夹紧件围合，实现待夹紧件水平方向的夹紧定 位。上述自动夹紧定位装置结构简单，成本较低，通过夹紧机构和吸附机构的相互配合，达 到了较高的定位精度。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需要使用的附 图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对 范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这 些附图获得其他相关的附图。 图1为本发明实施例提供的自动夹紧定位装置的结构示意图之一； 图2为本发明实施例提供的自动夹紧定位装置的结构示意图之二； 5 CN 111590491 A 说　明　书 3/7 页 图3为本发明实施例提供的自动夹紧定位装置的结构示意图之三； 图4为本发明实施例提供的自动夹紧定位装置中主推杆的结构示意图； 图5为本发明实施例提供的自动夹紧定位装置中吸附机构的结构示意图。 图标：100-自动夹紧定位装置；110-放置平台；111-第一通孔；121-第一浮动块； 1211-第一底座；1212-第一凸台；122-第二浮动块；1221-第二底座；1222-第二凸台；1223- 凸轮；123-第一定位件；124-第二定位件；125-主推杆；1251-第一阶梯面；1252-第二阶梯 面；1253-第三阶梯面；1254-斜面；1255-第四通孔；126-第一弹簧；127-第二弹簧；128-第一 导向销；129-第二导向销；130-吸附机构；131-磁铁；132-下拉弹簧；140-自锁浮动块；141- 第三底座；142-第三凸台；150-端盖。
