技术摘要：
本发明提供一种交叉板及诱捕器，所述交叉板包括通过条形通孔相互配合的板一及板二；所述板一及板二的上端均开设有卡口，所述板一及板二的上部均开设有适应缺口，所述板一及板二的下部均设置有卡脚；一种诱捕器，包括上述的交叉板，其中，所述伞盖开设有与所述连接扣对  全部
背景技术：
昆虫信息素诱芯是可吸引各种害虫，用来监测害虫的发生动态，或防治虫害，降低 下一代虫口密度，进而降低害虫的危害程度，保护农林作物及果品，发展高品质的绿色农产 品的绿色防控害虫的先进产品。 蛾类桶型诱捕器是主要适合蛾类害虫的飞行模式。但还有很多农林害虫，飞行能 力不强，在地面或者树干上危害的鞘翅目害虫，比如金龟子，小型天牛，小蠹虫等害虫。在诱 捕这些害虫时候，如果使用大型天牛诱捕器不仅成本高，而且不适合固定在地面，或者低灌 木、矮化植物等的使用，市场中确少此类适合产品。 现有技术中，诱捕器通常设计为诱芯吊装柄与桶状结构，吸引昆虫飞入诱捕器内。 诱捕器包括顶盖(伞盖)、诱芯、飞入桶以及昆虫收集桶，其中的飞入桶一般采取漏斗形状， 让昆虫蛾虫落入漏斗下方的昆虫收集桶内。 现有技术中专利申请号为CN200720305639.6提出的一种漏斗式诱捕器，包括上盖 漏斗以及十字撞击板等，其不足之处在上盖较平，市场中早已不存在此种设计，因昆虫诱捕 器长处于野外环境，上盖水平会容易积累雨水以及灰尘，不利于使用寿命，市场中的已经用 伞盖代替，相应的这种形状的十字撞击板不适宜市场上的诱捕器伞盖。 专利申请号为CN201822265588.X提出的一种旋转式天牛诱捕器，包括收集杯、十 字交叉板、漏斗和遮雨盖，其方方正正的十字交叉板已经完全不适应现行市场上的伞盖，但 由于伞盖的曲面结构，市场上暂未存在合适的十字撞击板用于伞盖型诱捕器，即使通过复 杂的结构设计配合伞盖，对于伞盖、诱芯及飞入集虫桶的安装拆卸造成了极大的负担。 因此，提出一种交叉板及诱捕器。
技术实现要素：

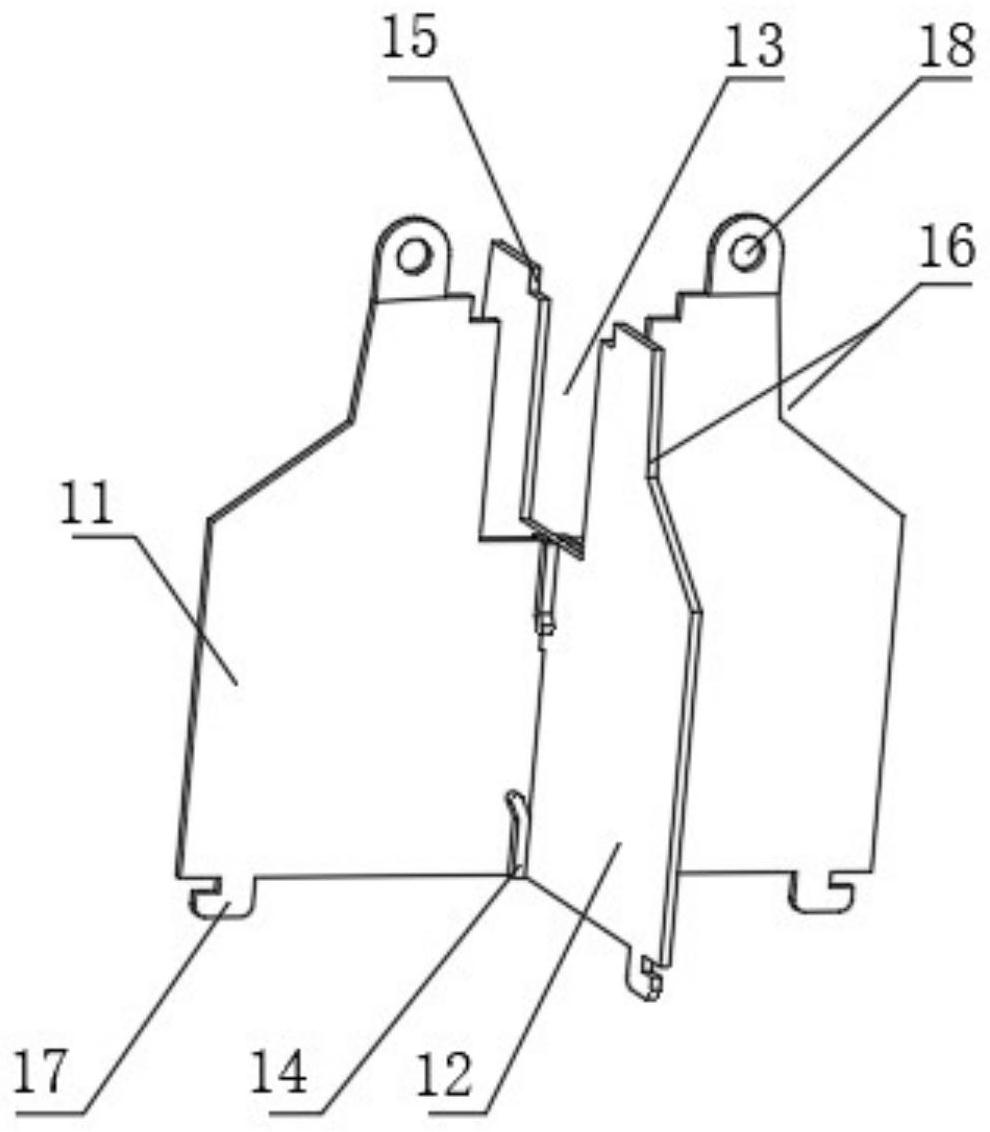

本发明要解决的技术问题是为了克服现有技术中昆虫撞击十字交叉板中存在的 不适应现行伞盖的问题，同时也需保证适应伞盖的同时简单化的拆卸诱芯、伞盖及飞入集 虫桶，在此，提供一种交叉板及诱捕器。 本发明是通过下述技术方案来解决上述技术问题： 一种交叉板，所述交叉板包括通过条形通孔相互配合的板一及板二；其中， 所述板一及板二的上端均开设有卡口， 所述板一及板二的上部均开设有适应缺口， 所述板一及板二的下部均设置有卡脚， 所述板一的上端固定连接有连接扣， 所述卡口、适应缺口、卡脚及连接扣均用以固定所述板一及板二的位置。 较佳地，所述板一及板二均开设有缺口，且所述缺口间相互形成诱芯放置腔； 3 CN 111567491 A 说　明　书 2/4 页 较佳地，所述板一及板二均设置有与所述条形通孔对应的固定导向夹。 较佳地，所述适应缺口的角度大小在120度至150度之间。 较佳地，所述交叉板的材质为塑料或钢。 一种诱捕器，还包括： 伞盖、插设在所述伞盖中心处的诱芯盖、位于所述诱芯盖下方的诱芯放置器以及 飞入集虫桶，其中， 所述伞盖开设有与所述连接扣对应的插孔。 较佳地，所述飞入集虫桶的上端内侧设置有与卡脚对应的卡合部。 较佳地，所述诱芯盖的下端设置有L型卡块，所述伞盖的中心轴圈处设置有与所述 L型卡块对应的旋入口。 较佳地，所述诱芯放置器包括由多个环形间隔分布的连杆、共同连接在多个所述 连杆上端的连接环以及共同连接在多个所述连杆内侧壁的承接板。 较佳地，所述伞盖的中心轴圈处设置有与所述连接环对应的挡板。 本发明的积极进步效果在于： 一、在本发明提供的交叉板及诱捕器使用时，通过交叉板上的适应缺口，使之适应 伞盖的曲面，相互交叉的板一及板二通过对应的条形通孔合成十字状，从而适应伞盖的曲 面的同时，又能够起到支撑伞盖以及飞入集虫桶的作用，使昆虫在十字交叉板的间隙间相 互碰撞落入飞入集虫桶，提高集虫效率。 二、在本发明提供的交叉板及诱捕器使用时，本发明通过交叉板中间的缺口形成 诱芯放置腔，用于放置诱芯放置器，使交叉板能够适应配合昆虫素诱芯的放置。 三、栅栏式诱芯放置器的连杆、承接板及连接环的结构设计，让橡胶塞型、方片型、 毛细管型、棉棒型、膏状型及液体型的昆虫信息素诱芯都能放置其中，适应了当前市场上日 益丰富的诱芯种类，而不仅限于某一种形态的诱芯。 四、在本发明提供的交叉板及诱捕器使用时，本发明通过连接扣与插孔配合，适应 缺口可以与诱芯载体配合接触，卡口留给伞盖的轴心结构(为挡板、以及诱芯盖及L型卡块 结构)空间，并紧密接触，三者都能够固定交叉板的位置；并通过连接扣上的孔眼，便于通过 孔眼在野外环境将诱捕器钩起；卡脚伸入卡合部的内缘，让交叉板的下端与飞入集虫桶卡 接，都能够方便快捷的拆卸安装诱捕器，以及能够简化诱芯更换的工作量。 五、在本发明提供的交叉板及诱捕器使用时，本发明通过交叉板的形状结构设计 去适应改变现有技术中伞盖的曲面，既起到支撑伞盖结构的作用，又有利于作为撞击板，加 速昆虫死亡。 附图说明 图1为本发明提出的交叉板的立体结构示意图。 图2为图1中的爆炸结构示意图。 图3为本发明实施例提出的诱捕器的立体结构示意图。 图4为图3中的爆炸结构示意图。 图5为本发明实施例提出的诱芯盖的立体结构示意图。 图6为本发明实施例提出的诱芯放置器的立体结构示意图。 4 CN 111567491 A 说　明　书 3/4 页 图中： 板一11、板二12、诱芯放置腔13、固定导向夹14、卡口15、适应缺口16、卡脚17、连接 扣18； 诱芯盖21、L型卡块211； 伞盖22、插孔221、挡板222、旋入口223； 飞入集虫桶23、卡合部231； 诱芯放置器24、连接环241、连杆242、承接板243。
