技术摘要：

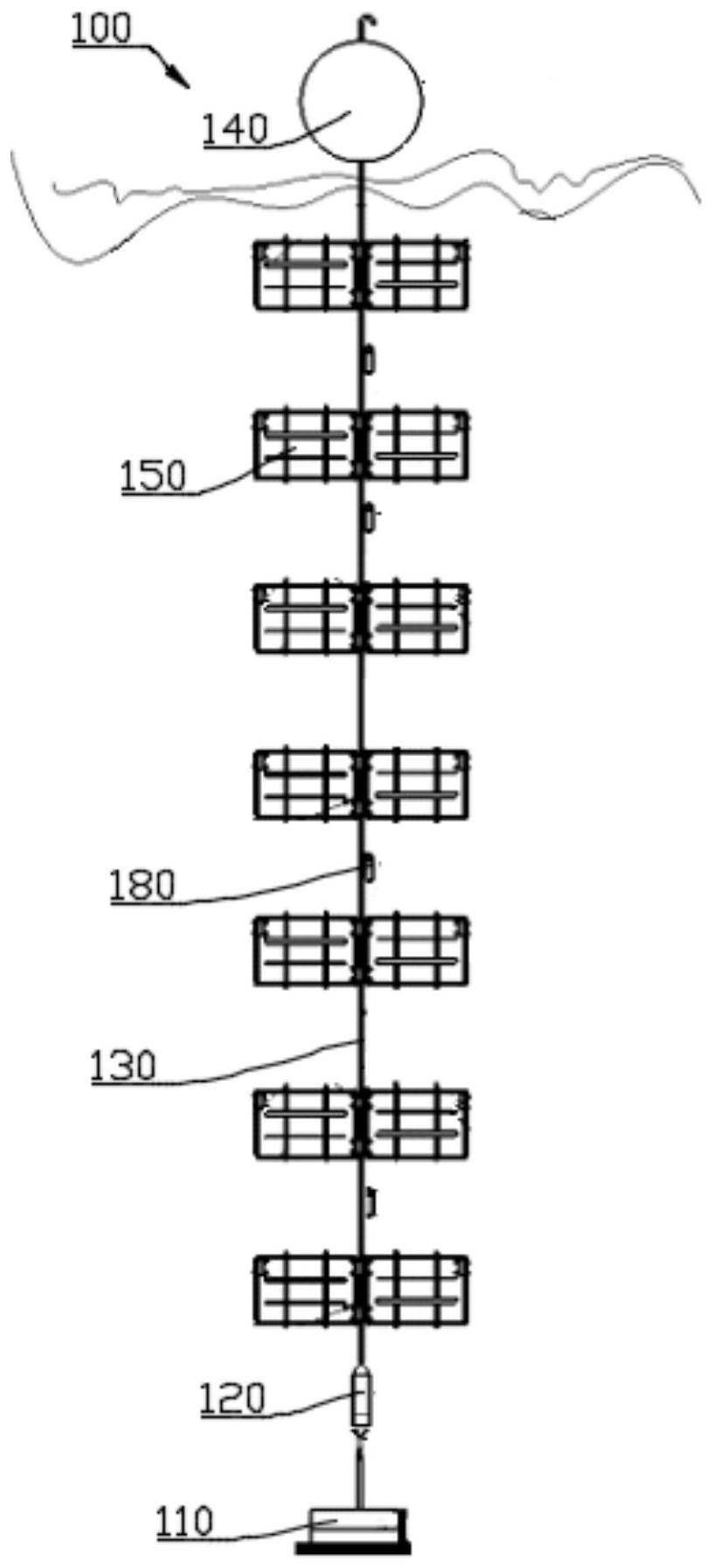

本申请涉及海洋资源研究领域，具体而言，涉及一种海洋污损生物取样研究装置及水下长期监测装置。水下长期监测装置包括固定组件、水下释放器、缆绳、浮球以及海洋污损生物取样研究装置。固定组件连接于水下释放器，海洋污损生物取样研究装置设置在缆绳上。在固定组件的  全部
背景技术：
海洋污损生物是生长在船底、管道、浮标和人工设施上的海洋动、植物和微生物的 总称。海洋污损生物种类繁多，包括细菌、藻类以及自原生动物至脊椎动物的多种门类生 物，据统计世界海洋污损生物约2000余种，其中危害性最大的有藤壶、牡蛎、贻贝、盘管虫 等。海洋污损生物对海上平台和航海设备造成了很大的危害，严重阻碍人类海上经济等活 动。污损生物大量附着会增加海洋船只的航行阻力；污损生物的繁殖会导致船舶或海上建 筑防腐保护层的损坏，加速金属构件的腐蚀过程；降低海水中设备、仪表及转动部件的灵敏 度，干扰海洋声学仪器正常动作。 然而，目前对于海洋污损生物的研究较少，不能为海洋科学基础研究、海上经济等 活动提供理论依据。
技术实现要素：
本申请实施例的目的在于提供一种海洋污损生物取样研究装置及水下长期监测 装置，其旨在为研究海洋污损生物的种类和分布以及与海洋水文动力的关系提供样本，从 而为海洋科学基础研究、海上经济等活动提供理论依据。 第一方面，本申请提供一种海洋污损生物取样研究装置，包括： 挂板框架； 连接部件，连接部件设置在挂板框架上，用于连接缆绳或者杆件；以及 至少一个生物附着板，生物附着板能够吸附海洋污损生物；至少一个生物附着板 安装在挂板框架内。 该海洋污损生物取样研究装置能够用于放置在海水中，收集海洋污损生物。海洋 污损生物能够附着在至少一个生物附着板上。可以在海洋不同深度投放海洋污损生物取样 研究装置，从而能够悬浮在海洋的不同深度，对海洋的不同深度的污损生物进行采集，取样 效率高、科学性高。该装置能够为研究海洋污损生物的种类和分布以及与海洋水文动力的 关系提供样本，从而为海洋科学基础研究、海上经济等活动提供理论依据。 在本申请的其他实施例中，上述挂板框架包括第一框架和第二框架； 第一框架和第二框架对称设置在连接部件的两侧；连接部件连接于第一框架和第 二框架。 通过设置第一框架和第二框架能够更加方便地与缆绳或杆体连接。通过将第一框 架和第二框架对称设置在连接部件的两侧，能够更好地保持平衡。 在本申请的其他实施例中，上述第一框架和第二框架内均设置有至少一种材质的 生物附着板； 4 CN 111595635 A 说　明　书 2/7 页 第一框架和第二框架内均设置有多种不同材质的生物附着板时，相同材质的生物 附着板不设置在同一高度。 通过将上述的相同材质的生物附着板不设置在同一高度，能够利用两种不同材质 的生物附着板采集同一深度的海水中的污损生物，从而进行比对分析，为后续的研究提供 更充分的样本信息。 在本申请的其他实施例中，上述第一框架和第二框架内均设置有支撑杆，支撑杆 连接在第一框架或第二框架相对的两个边框上； 生物附着板套设在支撑杆上。 通过设置支撑杆，能够更加方便地安装生物附着板。 在本申请的其他实施例中，上述连接部件包括第一安装块和第二安装块；第一安 装块连接于第一框架，第二安装块连接于第二框架； 第一安装块和第二安装块上均设置有凹槽，第一安装块和第二安装块连接在一起 时，两个凹槽组合形成容置腔。 通过在第一安装块和第二安装块上均设置有凹槽，两个凹槽组合形成容置腔，能 够更好地容置缆绳或杆体，实现快速安装、拆卸。 在本申请的其他实施例中，上述海洋污损生物取样研究装置还包括防护隔圈； 防护隔圈设置在容置腔内，防护隔圈内用于设置缆绳或者杆件。 通过设置防护隔圈能够保护缆绳或杆体，防止长时间水下放置时缆绳或杆体被第 一安装块和第二安装块磨损断裂。 在本申请的其他实施例中，上述海洋污损生物取样研究装置还包括阳极保护块， 阳极保护块设置在海洋污损生物取样研究装置内。 通过设置阳极保护块，能够在海水介质中发生电化学反应，起到保护海洋污损生 物取样研究装置，耐海水腐蚀作用。 第二方面，本申请提供一种水下长期监测装置，包括：固定组件、水下释放器、缆绳 或杆体、浮球以及至少一个上述的海洋污损生物取样研究装置； 固定组件连接于水下释放器；水下释放器连接于缆绳或杆体的一端，浮球连接在 缆绳或杆体的另一端；至少一个海洋污损生物取样研究装置设置在缆绳或杆件上。 该水下长期监测装置，在固定组件的重力作用下，固定组件沉入海底。浮球飘在海 面，使得缆绳以及缆绳上安装的海洋污损生物取样研究装置悬浮在海洋中。多个海洋污损 生物取样研究装置沿缆绳的长度方向间隔设置在缆绳上，能够悬浮在海洋的不同深度，从 而对海洋的不同深度的污损生物进行采集，取样效率高、科学性高。该装置能够为研究海洋 污损生物的种类和分布以及与海洋水文动力的关系提供样本，从而为海洋科学基础研究、 海上经济等活动提供理论依据。 在本申请的其他实施例中，上述水下长期监测装置还包括至少一个水质检测仪； 至少一个水质检测仪设置在缆绳或杆体上。 通过设置水质检测仪可连续监测试验水域不同水深层次的温度、盐度、水深、海流 等水文和环境参数。在研究海洋生物时，结合水质研究，能够使得研究更加的充分，从而更 好地对海洋中的污损生物进行研究，为海洋科学基础研究、海上经济等活动均提供重要的 理论依据。 5 CN 111595635 A 说　明　书 3/7 页 在本申请的其他实施例中，上述固定组件包括固定支架、配重和连接环； 固定支架具有底盘和连接杆，连接杆一端连接于底盘，另一端连接于连接环； 配重穿入连接杆，放置在底盘上；连接环连接于水下释放器。 通过将配重穿套在连接杆上，能够牢固地将配重与底盘连接在一起，从而与底盘 形成一个整体，更加稳固地固定整个海洋污损生物取样研究装置。 附图说明 为了更清楚地说明本申请实施例的技术方案，下面将对实施例中所需要使用的附 图作简单地介绍，应当理解，以下附图仅示出了本申请的某些实施例，因此不应被看作是对 范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这 些附图获得其他相关的附图。 图1为本申请实施例提供的水下长期监测装置的结构示意图； 图2为本申请实施例提供的水下长期监测装置的固定组件的结构示意图； 图3为本申请实施例提供的水下长期监测装置的海洋污损生物取样研究装置的一 种结构示意图； 图4为本申请实施例提供的水下长期监测装置的海洋污损生物取样研究装置的另 一种结构示意图； 图5为本申请实施例提供的水下长期监测装置的挂板框架的结构示意图； 图6为本申请实施例提供的水下长期监测装置的连接部件的结构示意图； 图7为本申请实施例提供的水下长期监测装置的防护隔圈的结构示意图。 图标：100-水下长期监测装置；110-固定组件；1112-底盘；1113-连接杆；112-配 重；113-连接环；120-水下释放器；130-缆绳；140-浮球；150-海洋污损生物取样研究装置； 151-生物附着板；152-挂板框架；1521-第一框架；1522-第二框架；153-连接部件；1531-第 一安装块；1532-第二安装块；1533-凹槽；154-支撑杆；160-防护隔圈；170-阳极保护块； 180-水质检测仪。
