技术摘要：
本发明涉及一种按压式冲水阀，其延时部包括延时桶、出水盖、封水头，延时桶伸入安装孔且延时桶开口边沿抵触在隔板上，延时桶位于入水腔的侧壁靠近延时桶开口一端设有入水孔，出水盖一侧抵触在延时桶开口处，出水盖另一侧抵触在阀盖上，出水盖中心设有供压杆插入的出水  全部
背景技术：
目前在公共厕所卫浴使用过程中，有使用电磁感应阀或者按压阀进行开关放水冲 洗的，如授权公告号CN201326817Y公开的按压式冲水阀门，其包括阀体、阀座、支架、胶膜、 弹簧和O型密封圈，胶膜将外壳的内腔分隔为进水区、出水区和平衡区，支架泄水孔内穿有 滑动配合的柱塞，该柱塞两端分别位于平衡区和出水区其中至少一端作为按压端而伸出外 壳外，柱塞与外壳之间设有弹簧，柱塞表面开始轴向槽，所述柱塞位于平衡区内的一端为T 形头；使用时只需用脚将按压端踩下，冲水阀打开对便池进行冲水，且胶膜能移动复位到关 闭状态；结合现有技术情况本申请公开另一种具有延时关闭功能的按压式冲水阀。
技术实现要素：

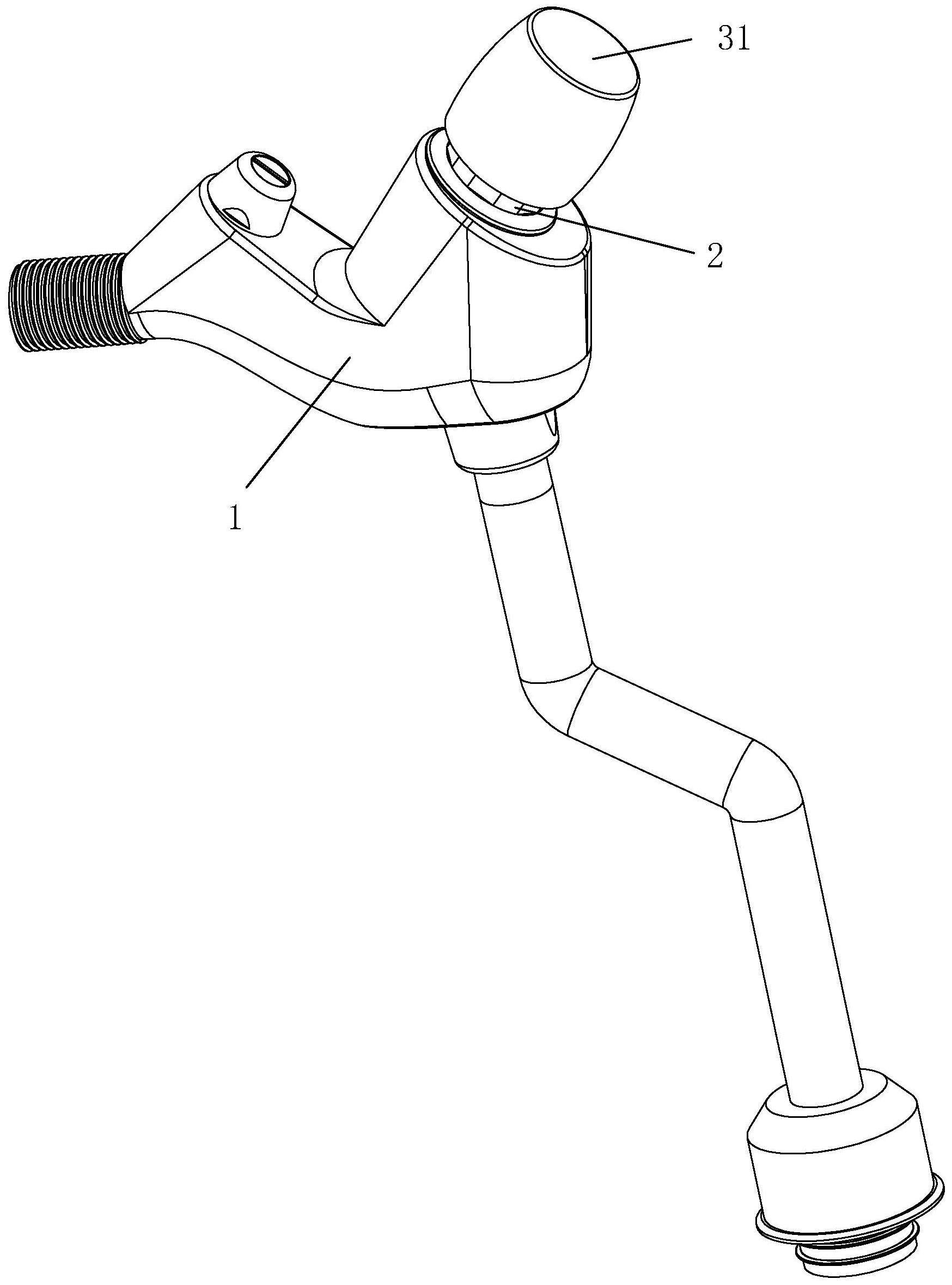

针对现有技术存在的不足，本发明的目的之一是提供一种延时关闭的按压式冲水 阀。 本发明的上述发明目的是通过以下技术方案得以实现的：一种按压式冲水阀，包 括阀体以及与阀体连接的阀盖，所述阀体内设有将阀体内部分隔为入水腔与出水腔的隔 板，所述隔板上设有安装孔，所述阀盖上设有按压延时器，所述按压延时器包括按压部与延 时部，所述按压部与延时部之间通过贯穿阀盖的压杆连接，所述按压部包括与压杆一端连 接的压帽，以及两端分别抵触在压帽与阀盖之间的复位弹簧，所述延时部一端位于出水腔， 所述延时部另一端通过安装孔位于入水腔，所述延时部包括延时桶、出水盖、封水头，所述 延时桶伸入安装孔且延时桶开口边沿抵触在隔板上，所述延时桶位于入水腔的侧壁靠近延 时桶开口一端设有入水孔，所述出水盖一侧抵触在延时桶开口处，所述出水盖另一侧抵触 在阀盖上，所述出水盖中心设有供压杆插入的出水孔，所述出水盖靠近阀盖一侧设有出水 槽，所述出水槽从出水孔延时至出水盖外侧壁，所述封水头在延时桶内滑动，所述封水头固 定在压杆远离按压部一端，所述封水头靠近压杆一端侧面设有与出水孔抵触的封水密封 圈，所述封水头远离压杆一端侧面设有与延时桶内壁抵触的延时密封圈，所述封水头远离 压杆一端设有回流孔，所述回流孔连通至封水密封圈与延时密封圈之间的封水头外侧面。 通过采用上述技术方案，使用时按压压帽，从而挤压复位弹簧，使压杆向阀体内移 动，从而使封水头向延时桶底部位置移动，在挤压移动的过程中延时桶底部的流体通过延 时密封圈与延时桶外壁的间隙以及回流孔进行流出，且由于封水头的移动时封水密封圈与 出水孔分离，从而入水腔的液体能依次通过入水孔、延时桶靠近开口位置、出水孔、出水槽 再到达出水腔内从而达到打开通水通道对卫浴进行通水，此时由于复位弹簧的复位作用， 封水头回移，延时桶开口位置的液体通过回流孔回流到延时桶底部位置，由于水流补充量 受到回流孔的限制，从而减缓封水头的回移速度，从而达到封水头延时闭合出水孔的作用。 本发明在一较佳示例中可以进一步配置为：封水密封圈与延时密封圈之间的封水 4 CN 111609196 A 说　明　书 2/5 页 头外侧面上设有径向的导流通孔，所述回流孔与导流通孔相通。 通过采用上述技术方案，导流通孔设置减少封水头对延时桶内的液体流动干扰。 本发明在一较佳示例中可以进一步配置为：所述封水头远离压杆一端设有疏导弹 簧，所述疏导弹簧远离封水头一端设有伸入回流孔的疏导杆。 通过采用上述技术方案，在封水头移动的过程中使疏导弹簧产生压缩，从而使疏 导杆在回流孔内进行移动，在疏导杆移动的过程中有效的将粘附在回流孔中的杂物推出， 从而避免回流孔内堵塞。 本发明在一较佳示例中可以进一步配置为：所述封水头远离压杆一端侧面设有挡 水凸筋，所述延时密封圈位于挡水凸筋靠近压杆一端，所述挡水凸筋靠近延时桶侧壁设有 压水缺口。 通过采用上述技术方案，在挤压过程中延时桶靠近底部的液体能通过压水缺口， 再使延时密封圈产生小幅变形进行大量排出，而在延时回流的过程中，延时密封圈受到挡 水凸筋的支撑作用，保持良好的封闭性，使回流液体大部分通过回流孔进行回流。 本发明在一较佳示例中可以进一步配置为：所述延时密封圈截面为L形，所述延时 密封圈截面开口朝向压杆。 通过采用上述技术方案，延时密封圈开口张开抵触在延时桶内壁，当远离开口位 置的液体向开口位置流动时，对延时密封圈侧面进行向内挤压，从而使液体能通过延时密 封圈与延时桶之间，当液体需要反向流动时，液体作用与开口位置使延时密封圈开口张开 越大，从而延时密封圈与延时桶内壁的密封效果更好，从而使液体通过回流孔进行回流。 本发明在一较佳示例中可以进一步配置为：所述封水头上套设由于固定套，所述 固定套一端将延时密封圈抵在挡水凸筋上，所述封水密封圈卡在固定套另一端，所述固定 套上设有与导流通孔相通的导通孔。 通过采用上述技术方案，固定套通过封水密封圈的抵触作用固定在封水头上，同 时将延时密封圈进行固定，使延时密封圈的安装与拆卸非常的方便。 本发明在一较佳示例中可以进一步配置为：所述固定套与封水头之间存在导流间 隙。 通过采用上述技术方案，液体需要进入回流孔时，需要依次通过导通孔、导流间 隙、导流通孔，其中导流间隙能有效阻挡大颗粒杂物，起到防堵塞作用。 本发明在一较佳示例中可以进一步配置为：所述出水槽圆周阵列有若干个，所述 出水盖靠近阀盖一侧的外边沿上分别间隔设有若干个支撑凸块与导流斜面。 通过采用上述技术方案，多个出水槽使液体流动更加的稳定，且导流斜面也起到 了良好的导流效果，提升整体液体流动的稳定性。 本发明在一较佳示例中可以进一步配置为：所述出水盖靠近阀盖一侧的内边沿上 设有若干个向阀盖与压杆之间延伸的凸起。 通过采用上述技术方案，若干个凸起也对液体流动提供导流作用，提升液体流动 的稳定性。 本发明在一较佳示例中可以进一步配置为：所述出水盖远离阀盖一侧上设有延伸 筒，所述延伸筒上分别设有大于入水孔的第一入水缺口和小于入水孔的第二入水缺口，所 述延伸筒外壁还设有定位凸块，所述延时桶内壁设有两个供定位凸块插入的定位插槽。 5 CN 111609196 A 说　明　书 3/5 页 通过采用上述技术方案，通过第一入水缺口与入水孔相对变换到第二入水缺口与 入水孔相对，来达到调整液体流量的作用。 综上所述，本发明包括以下至少一种有益技术效果： 1.通过按压延时器对阀体进行延时关闭，起到供水自动闭合节水的效果； 2.按压延时器内部具有良好的防堵塞，提供使用寿命，减少维护频率。 附图说明 图1是本发明的结构示意图。 图2是本发明的内部剖视图。 图3是图2中A的放大图。 图4是按压延时器受压状态图。 图5是图4中B的放大图。 图6是出水盖的立体图。 图7是延时桶的立体图。 图8是固定套的立体图。 附图标记：1、阀体；11、入水腔；12、出水腔；13、隔板；131、安装孔；2、阀盖；3、按压 部；31、压帽；32、复位弹簧；4、压杆；5、延时部；51、延时桶；511、入水孔；512、定位插槽；52、 出水盖；521、出水孔；522、出水槽；523、延伸筒；524、第一入水缺口；525、第二入水缺口； 526、支撑凸块；527、导流斜面；528、凸起；529、定位凸块；53、封水头；531、挡水凸筋；532、压 水缺口；54、封水密封圈；55、延时密封圈；56、回流孔；561、导流通孔；57、固定套；571、导通 孔；572、导流间隙；6、疏导弹簧；61、疏导杆。
