一种封闭式雾化器


技术摘要:

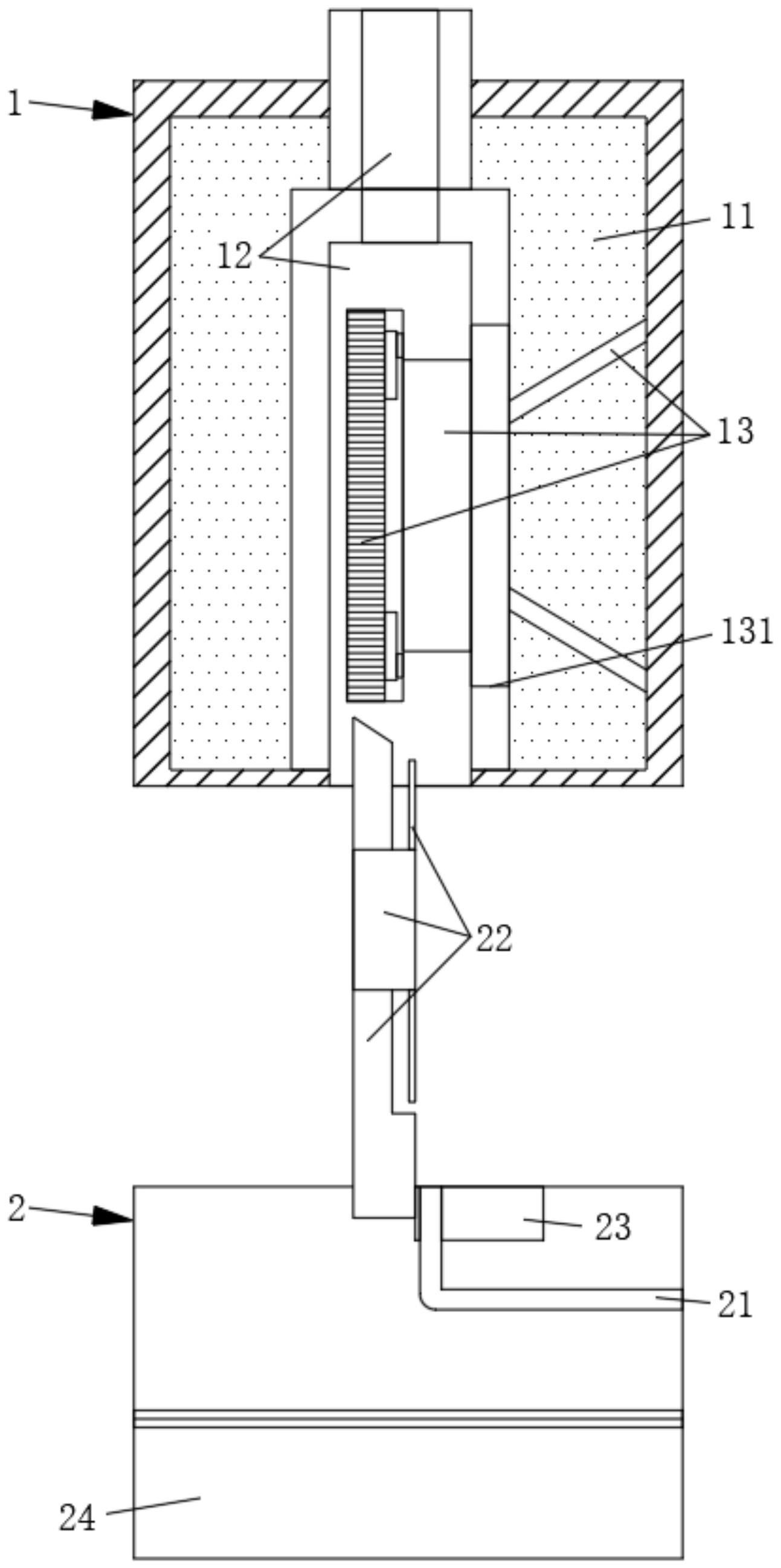

本发明公开了一种封闭式雾化器,包括可拆卸配合的储液装置和雾化装置,所述储液装置中设有储液腔和雾化腔,所述储液腔与所述雾化腔之间设置有弹性密封组件,所述弹性密封组件为常闭状态;所述雾化装置中设有进气通道和雾化件,所述雾化件位于所述进气通道出口端的一侧  全部
背景技术:
雾化器是用于将液体分散为细微雾状的一种设备,目前,市场上常见的雾化器包 括超声波雾化器、加热式雾化器和压缩雾化器,而无论是何种形式的雾化器均包括储液部 分和雾化部分。 但是,现有雾化器内,其储液部分和雾化部分是相互导通的,而雾化部分又是与外 部环境导通的,因此无法实现雾化液的密封保存,使得现有雾化器在使用中极易出现漏液 问题,会出现雾化液挥发而影响雾化液质量的问题,甚至雾化液还会被氧化而变质,得不到 应有的疗效。
技术实现要素:
鉴于此,本发明的目的在于提供一种封闭式雾化器,以有效解决上述现有技术中 提出的雾化液易泄露、易变质等问题。 为实现上述目的,本发明提供如下技术方案:一种封闭式雾化器,包括可拆卸配合 的储液装置和雾化装置,所述储液装置中设有储液腔和雾化腔,所述储液腔与所述雾化腔 之间设置有弹性密封组件,所述弹性密封组件为常闭状态,所述雾化装置中设有进气通道 和雾化件,所述雾化件位于所述进气通道出口端的一侧,且所述雾化件可插入至所述雾化 腔内,所述雾化件插入所述雾化腔时,所述弹性密封组件移动开启使储液腔中的液体可进 入雾化腔中,且所述进气通道与雾化腔连通,当所述雾化件拔出所述雾化腔时,所述弹性密 封组件复位使封闭储液腔密封。 进一步地,所述弹性密封组件包括用于导通所述储液腔与所述雾化腔的导液口、 及配合于所述导液口内的密封塞,所述密封塞在所述导液口内可移动打开导液口,且所述 密封塞移动后可自动复位。 进一步地,所述密封塞的一端连接有弹力片。 进一步地,所述密封塞的另一端连接有导液件,所述导液件位于所述雾化腔内,且 所述雾化件插入所述雾化腔时,所述导液件与所述雾化件接触,用于将所述储液腔内的液 体导送至所述雾化件上。 进一步地,所述导液件包括导液座和导液纤维,所述导液座尺寸大于所述导液口 尺寸,所述导液座的一侧开设有导液腔,所述雾化件插入所述雾化腔时,所述导液腔通过所 述导液口与所述储液腔连通,所述导液纤维嵌入于所述导液座的另一侧,将流入导液腔中 的液体导至雾化件处。 进一步地,所述雾化件包括安装基座、气流开关、驱动器和雾化片,所述安装基座 顶部设有配合斜面,所述雾化片的顶部不高于配合斜面的最低处,所述驱动器嵌入于所述 安装基座内部,所述雾化片与所述安装基座之间形成有导气通道,当所述雾化件插入所述 3 CN 111544713 A 说 明 书 2/6 页 雾化腔时,所述雾化片与所述弹性密封组件接触,当气流开关感应到气流信号时,所述驱动 器控制雾化处开启。 进一步地,所述雾化片为超声波雾化片或电加热式雾化片中的一种。 进一步地,所述雾化装置中还设有加热组件,所述加热组件安装于所述进气通道 内,所述加热组件包括加热部件和控温部件,所述加热部件和所述控温部件用于定温加热 进气通道中的空气。 进一步地,所述储液装置中还设有计量组件,且所述计量组件至少记录所述储液 腔中待雾化液体的雾化量和剩余量中的一种。 进一步地,所述雾化装置中还设有供电组件,所述供电组件为所述驱动器、所述加 热组件及所述计量组件提供电源。 本发明与现有技术相比,具有以下有益效果: (1)在本发明中,将储液装置和雾化装置设为可拆卸结构,且储液装置内还对应设 有与雾化装置配合的弹性密封组件,由此在雾化装置插入时,实现储液装置的开启放液,而 雾化装置拆卸时,恢复储液装置的封闭,从而在不影响正常雾化的前提下,有效实现雾化液 的密封储存,一方面避免出现漏液问题,另一面还能使雾化液达到良好的保鲜效果。 (2)针对上述弹性密封组件,对应设有弹力片,以此能有效实现整体组件的自动复 位,且具有结构简单的优点。 (3)针对上述弹性密封组件,对应设有导液纤维,以在雾化过程中有效形成虹吸式 的导液操作,提高雾化效果并减少雾化液的浪费。 (4)针对上述储液装置,对应设有计量组件,以精准计量已雾化的雾化液或剩余的 雾化液,从而便于及时充液或进行更换。 (5)针对上述雾化装置,采用超声雾化或加热雾化中的一种,并设置为片状结构, 一方面能实现与弹性密封组件的良好接触,另一方面能有效提高雾化效果。 (6)针对上述雾化装置,对应设有加热组件,以定温加热雾化气流,从而提高整体 雾化器的使用舒适度。 附图说明 下面将结合附图及实施例对本发明作进一步说明,附图中: 图1为本发明提供的封闭式雾化器中储液装置与雾化装置的分解图; 图2为本发明提供的封闭式雾化器的储液装置中弹性密封组件的结构示意图; 图3为本发明提供的封闭式雾化器的雾化装置中雾化件的结构示意图; 图4为本发明提供的封闭式雾化器中储液装置与雾化装置的配合示意图; 图中:1-储液装置、11-储液腔、12-雾化腔、13-弹性密封组件、131-导液口、132-密 封塞、133-弹力片、134-导液件、135-导液座、136-导液纤维、137-导液腔、2-雾化装置、21- 进气通道、22-雾化件、221-安装基座、222-驱动器、223-雾化片、224-导气通道、23-加热组 件、24-供电组件。
