技术摘要：
本发明系一种电力系统的电容器的电容值监控方法，系应用在电力系统的电力监控设备，其包括接收电力系统中作为功率因子改善或吸收谐波的调谐滤波器的电容器所连接的比流器及比压器所传来的电流值(具体为基波电流或含谐波的电流值)及电压值(具体为基波电压或含谐波的电压  全部
背景技术：
当电力系统中当连接负载时，将会同时存在有效电力及无效电力，而有效电即为 总输出功率(称为视在功率)，其中无效电力的输送要较高的电压，且增加输电线路的电力 损失，及增加线路电流。故在电力系统中安装电容器，用于改善电力系统的功率因数。而在 电力系统中改善功率因数，除减少供给无效电力外，还能够减少供电端到用电端之间的线 路损失，改善电压及增加电力系统的容量。 再者，功率因子太高(如超过100％)也会影响供电质量，意即，为了改善功率因子 也不能毫无限制装设过大的电容器，因为，当电容器装设过大时，功率因子改善效益不明 显，除徒增费用外，反因过度补偿增加无效电流，造成设备投资与效能双重损失，甚至功率 因子超前时，也可能产生电压过高的情形，影响电力系统的运转安全。 此外，电力供应业者依据功率因数对用电户收取电费，以目前台湾电力公司的电 价收费标准而言，当平均功率因子不及80％时，每低1％，该月份电费需增加0.1％；而当超 过80％时，每超过1％，该月份电费应减少0.1％，平均功率因子超过95％部分不予扣减，因 此，若在电力系统适当地安装电容器，而将功率因子维持在80％～95％之间，将会降低电费 支出。 据上所述，电力系统中需要适当地安装电容器，用以修正功率因子在适当的数值 之间，换言之，若电容器损坏或运作不正常时，将会使得电力系统的功率因子无法维持在适 当的数值之间。而目前的电力系统在运作状态下，并无法量测或监控电容器，也就无法了解 电容器是否老化或损坏，使得用电户并无法及时地更换电容器，导致电力系统无法维持在 适当功率因子，此乃如何能有效地在运作状态下的电力系统活线量测或监控电容器，乃是 目前亟待解决的问题。
技术实现要素：

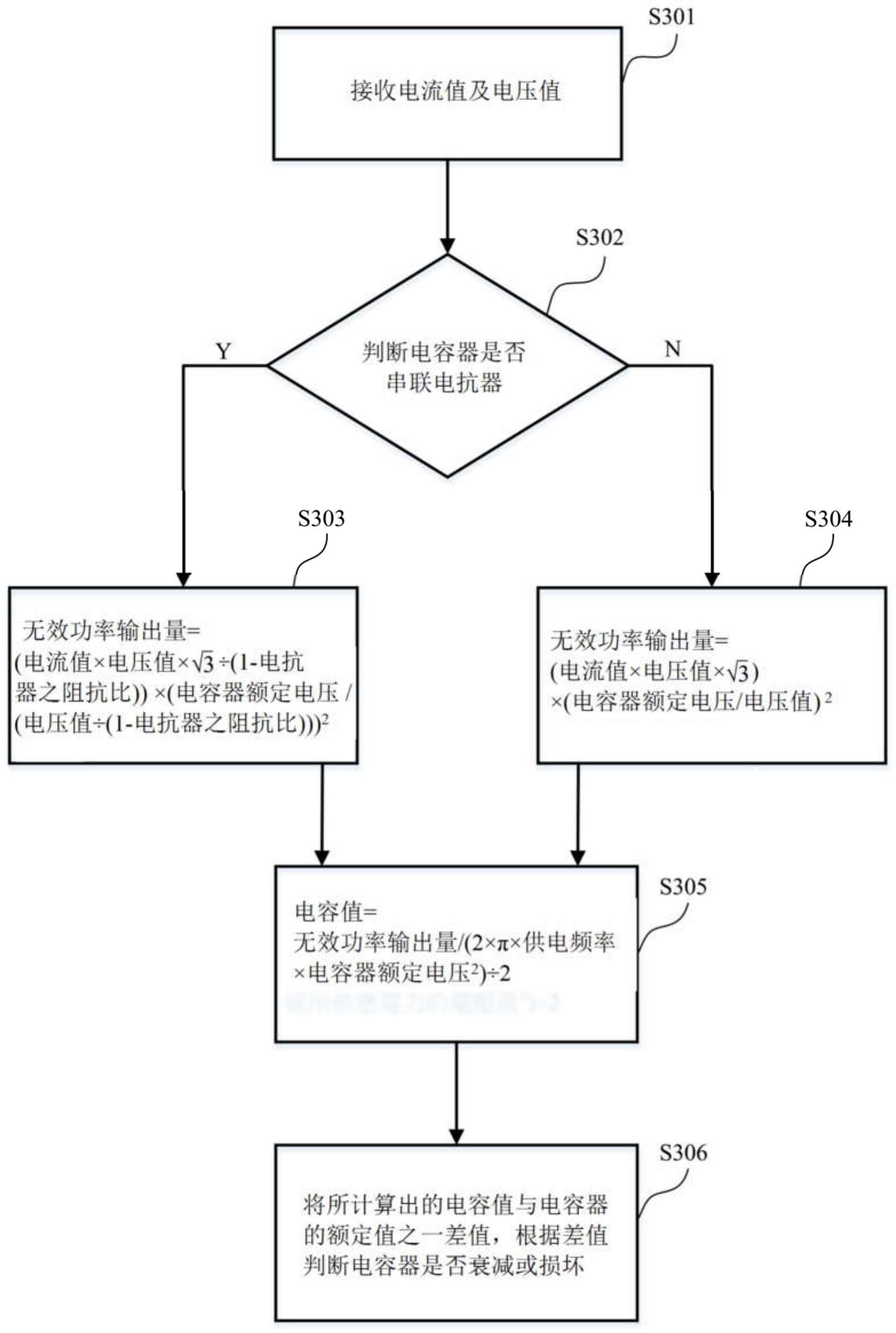

有鉴于先前技术中运作状态下的电力系统无法活线量测或监控电容器的问题，本 发明的一目的，系在电力系统的运作状态下，可对电力系统中的电容器进行量测或监控，尤 其是针对电力系统有关于改善功率因子或吸收谐波的滤波器的电容器进行量测或监控。 为达上述的目的，本发明系提供一种电力系统的电容器的电容值监控方法，系应 用于电力系统的电力监控设备，其包括下列步骤：接收电力系统中作为功率因子改善或吸 收谐波的调谐滤波器的电容器所连接的比流器及比压器所传来的电流值(具体为基波电流 或含谐波的电流值)及电压值(具体为基波电压或含谐波的电压值)，根据电流值及电压值 计算出无效功率输出量，再根据无效功率输出量计算出电容器的电容值，以依据所计算出 的电容值判断电容器是否衰减或损坏。 4 CN 111579876 A 说　明　书 2/7 页 其中，判断电容器是否衰减或损坏的方式，系对计算出的电容值与电容器的额定 值进行比较，进而判断电容器是否衰减或损坏。 其中，电容值与电容器的额定值进行比较方式，为计算电容值与电容器的额定值 的差值，且当差值超过电力监控设备所预设的门坎值，以低于国际电工(IEC60831与 IEC60871)法规所规范的-5％电容值标准，即表示电容器已衰减或内部电容组件部分损坏。 其中，当差值未超过电力监控设备所预设的门坎值，即表示电容器与滤波器仍属 堪用。 据上所述，本发明具有下列的一或多项优点： 1.在电力系统的运作状态下，可对电力系统中的作为功率因子改善或吸收谐波的 调谐滤波器的电容器进行活线量测或活线监控。 2.电力系统的电容器无论是否串联电抗器，都可进行准确的量测或监控。 3.无论是电力系统中作为功率因子改善或吸收谐波的调谐滤波器的三相高压电 容器、低压电容器与滤波器，或单相高低压电容器与滤波器，都可以准确地量测或监控电容 值。 附图说明 图1系本发明的流程示意图； 图2系本发明以单相电容器串联或未串联电抗器为例的流程示意图； 图3系本发明以三相电容器串联或未串联电抗器为例的流程示意图。 符号说明： 步骤流程：S101～S104、S201～S206、S301～S306
