技术摘要：
本发明提供一种热处理炉及其制造方法。热处理炉对被处理物进行热处理。热处理炉具备：热处理部，具备对被处理物进行热处理的空间；以及多个搬运辊子，配置于热处理部，并对被处理物进行搬运。在配置于热处理部的给定范围的多个搬运辊子中，在将该搬运辊子沿轴向分割成n  全部
背景技术：
有时使用热处理炉(例如辊道窑等)对被处理物进行热处理。这种热处理炉具备多 个搬运辊子，通过在将被处理物载置于搬运辊子的状态下使搬运辊子旋转来搬运被处理 物。例如在日本特开2015-64189号公报公开了热处理炉的一例。
技术实现要素：

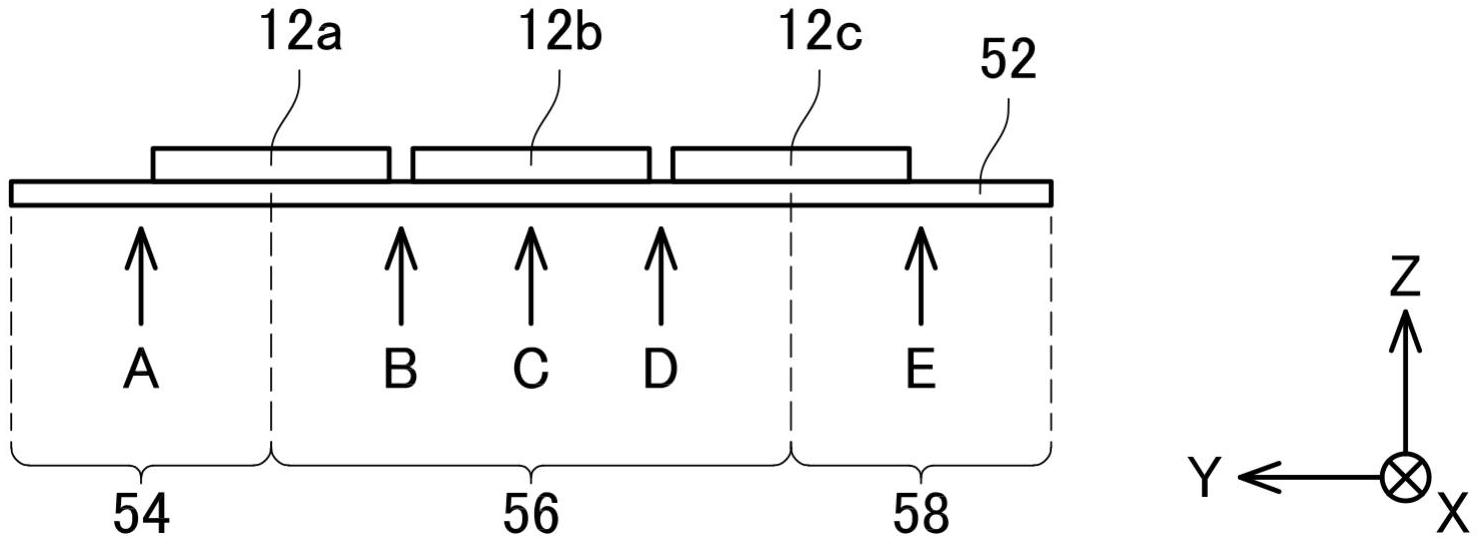

(发明要解决的课题) 在这种热处理炉中，为了提高生产率，有时在搬运辊子上沿与搬运方向(以下也称 为第1方向)垂直且水平的方向(以下也称为第2方向)排列载置多个被处理物，并同时搬运 这些多个被处理物。在这样的情况下，多个被处理物以沿第2方向排列的状态在热处理炉内 被搬运。然而，搬运辊子有时产生会在制造时产生的翘曲等应变。因此，由于在搬运辊子产 生的应变，有时倾斜地搬运被处理物。当倾斜地搬运处理物时，有可能产生妨碍在第2方向 上排列载置的其他被处理物的搬运，或者与热处理炉内的侧壁碰撞这样的问题。该问题在 被处理物的搬运距离长的热处理炉中特别显著。 本说明书公开一种抑制在水平且与搬运方向垂直的方向(第2方向)上排列载置的 多个被处理物迂回地被搬运的技术。 (用于解决课题的技术方案) 本说明书所公开的热处理炉对被处理物进行热处理。热处理炉具备：热处理部，具 备对被处理物进行热处理的空间；以及多个搬运辊子，配置于热处理部，并对被处理物进行 搬运。在配置于热处理部的给定范围的多个搬运辊子中，在将该搬运辊子沿轴向分割成n个 区域时，包含mi个(i＝1～n；mi≥0)该搬运辊子的与轴线垂直的方向的翘曲的大小最大的 位置位于第i区域(i＝1～n)内的第i种类(i＝1～n)的搬运辊子。对于mi成为多个种类的搬 运辊子中至少1种，该种类的搬运辊子不连续配置给定数量以上。 本申请发明人进行了研究，结果判明若在热处理部的给定范围中翘曲大的部位位 于特定的区域(例如同一端部侧的区域)的搬运辊子连续给定数量以上，则载置于该特定的 区域的附近的被处理物容易迂回。在上述的热处理炉中，由于翘曲大的部位位于特定的区 域的第i种类的搬运辊子中的至少一者不连续给定数量以上，因此能够抑制载置于该区域 附近的被处理物迂回。 此外，本说明书所公开的热处理炉的制造方法对热处理炉进行制造，该热处理炉 具备：热处理部，具备对被处理物进行热处理的空间；以及多个搬运辊子，配置于热处理部， 并对被处理物进行搬运，在配置于热处理部的给定范围的多个搬运辊子中，在将该搬运辊 子沿轴向分割成n个区域时，包含mi个(i＝1～n；mi≥0)该搬运辊子的与轴线垂直的方向的 翘曲的大小最大的位置位于第i区域(i＝1～n)内的第i种类(i＝1～n)的搬运辊子。该热处 3 CN 111615613 A 说　明　书 2/7 页 理炉的制造方法具备如下工序：测定工序，针对配置于热处理部的至少给定范围的多个搬 运辊子的每一个，在该搬运辊子的轴向的多个测定位置的每个测定位置处，测定该搬运辊 子的与轴线垂直的方向的翘曲的大小；以及设置工序，将在测定工序中测定了翘曲的多个 搬运辊子设置于给定范围，使得对于根据在测定工序中得到的测定结果而mi成为多个种类 的搬运辊子中的至少1种，使该种类的搬运辊子不连续配置给定数量以上。 在上述的热处理炉的制造方法中，在热处理部的给定范围中，对多个搬运辊子进 行设置，使得该搬运辊子的与轴线垂直的方向的翘曲的大小最大的位置位于相同区域的搬 运辊子中的至少1种不连续配置给定数量以上。因此，能够抑制载置于该区域附近的被处理 物迂回。 附图说明 图1是表示实施例所涉及的热处理炉的概略结构的图，是用与被处理物的搬运方 向平行的平面切断热处理炉时的纵剖面图。 图2是图1的II-II线处的剖面图。 图3是表示测定搬运辊子的翘曲的大小的部位和将搬运辊子沿轴向分割为多个的各区 域的图。
