技术摘要：
本发明涉及具有旋转滚筒的印刷装置，其能够有效地冷却旋转滚筒，从而抑制由旋转滚筒的发热所导致的印刷品质的降低。印刷装置(1)具有：旋转滚筒(9)，其具备圆筒体(3)、旋转轴(5)和臂部(7)；喷出部(11)，其向被卷绕在旋转滚筒上并被输送的记录介质(P)喷出液体以实施印刷  全部
背景技术：
作为这种具有旋转滚筒的印刷装置的现有文献而具有专利文献1。在该专利文献1 中，公开了一种如下的结构，即，在使用UV油墨的中央滚筒方式的喷墨记录装置中，为了提 高对支承记录介质的压纸滚筒进行冷却的效率，而在压纸滚筒的内周使用冷却风扇来使在 压纸滚筒的轴向上被送风的冷却风与滚筒的内周面接触。具体而言，记载了一种在滚筒的 内部形成导风部件以使冷却风被引导至滚筒的内周面上的结构。 然而，在专利文献1所记载的导风部件中，并没有成为为了提升滚筒的冷却效果而 足够的结构。 此外，在专利文献1中并未记载将导风部件如何设置于滚筒的内部，根据其附图可 见，导风部件与滚筒被一体形成。在导风部件与滚筒被一体形成的情况下，形成滚筒的铸模 时的难度会升高，并且成本也会升高。此外，由于滚筒本身的重量也较重，因此处理较为困 难。 专利文献1：日本特开2018-158514号公报
技术实现要素：

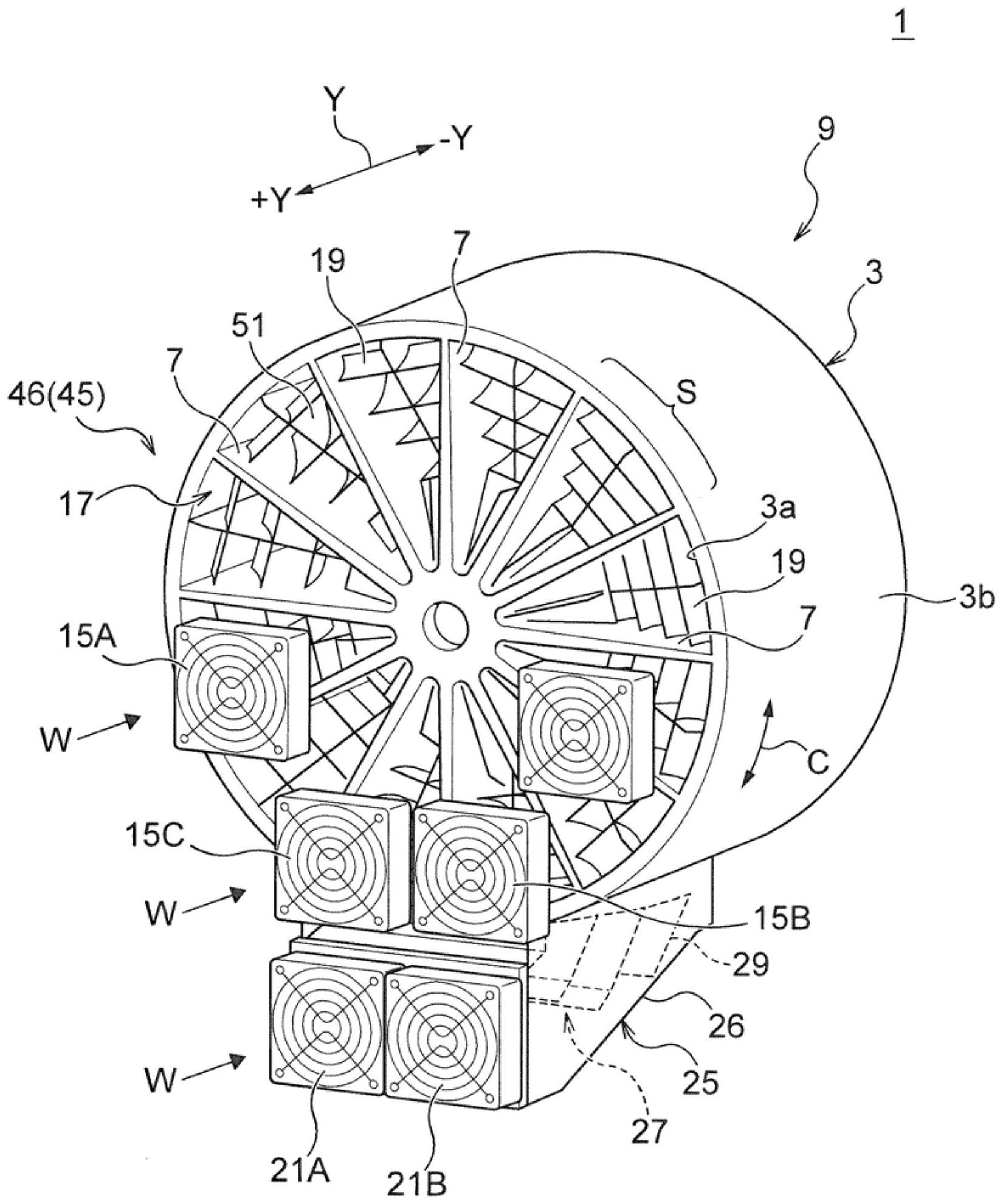

用于解决上述课题的本发明的特征在于，具有：旋转滚筒，其具备圆筒体、旋转轴、 和对所述圆筒体的内表面与所述旋转轴进行连接并以在周向上隔开间隔的方式而存在的 多个臂部；喷出部，其向被卷绕在所述旋转滚筒的圆筒体上并被输送的记录介质喷出液体 以实施印刷；第一冷却风扇，其将所述旋转滚筒的内侧且所述臂部彼此之间的隔开所述间 隔的部分作为风的通路，并向该风的通路而在沿着所述旋转轴的方向上对风进行输送；第 一导风部件，其以后期附加的方式而被安装于所述臂部彼此之间的所述风的通路上，所述 第一导风部件具备a个第一导向件，在此，a为2以上的整数，所述a个第一导向件将所述第一 冷却风扇的风引导至所述圆筒体的内表面的不同的位置处，所述不同的位置为，在将所述 圆筒体的内表面于沿着旋转轴的方向上分为a个区域时被分为a个的各个所述区域。 附图说明 图1为示意性地表示本发明的实施方式所涉及的印刷装置的整体结构的概要的正 面透视图。 图2为表示本发明的实施方式所涉及的旋转滚筒、第一冷却单元和第二冷却单元 的立体图。 图3为以局部断开的方式而表示本发明的实施方式所涉及的旋转滚筒、第一冷却 单元和第二冷却单元的立体图。 图4为表示本发明的实施方式所涉及的第一导风部件的立体图。 3 CN 111572194 A 说　明　书 2/9 页 图5为表示现有的旋转滚筒外表面的冷却单元的立体图。 图6为表示本发明的实施方式所涉及的第二冷却单元的立体图。 图7为表示本发明的实施方式所涉及的旋转滚筒的立体图。 图8为表示本发明的实施方式所涉及的旋转滚筒的变形例的立体图。 图9为表示采用现有的旋转滚筒的冷却单元的情况下的冷却风的流动的侧剖视 图。 图10为表示采用本发明的实施方式所涉及的第一冷却单元和第二冷却单元的情 况下的冷却风的流动的侧剖视图。
