技术摘要：
降低比反谐振频率更靠高频率侧的阻带纹波。弹性波装置(1)设置在作为天线端子的第1端子(101)与不同于第1端子(101)的第2端子(102)之间，具备多个弹性波谐振器(31～39)。多个弹性波谐振器(31～39)包含多个串联臂谐振器(31、33、35、37、39)、和多个并联臂谐振器(32、34、3  全部
背景技术：
以往，作为弹性波谐振器的一例，已知一种在支承基板上依次层叠高声速膜、低声 速膜、压电膜及IDT电极而成的弹性波谐振器(例如，参照专利文献1)。专利文献1记载的弹 性波谐振器由于在支承基板的厚度方向上弹性能量的封闭效率高，可获得高的Q值，因此能 够构成通过损耗小的滤波器。 在先技术文献 专利文献 专利文献1：国际公开第2012/086639号
技术实现要素：

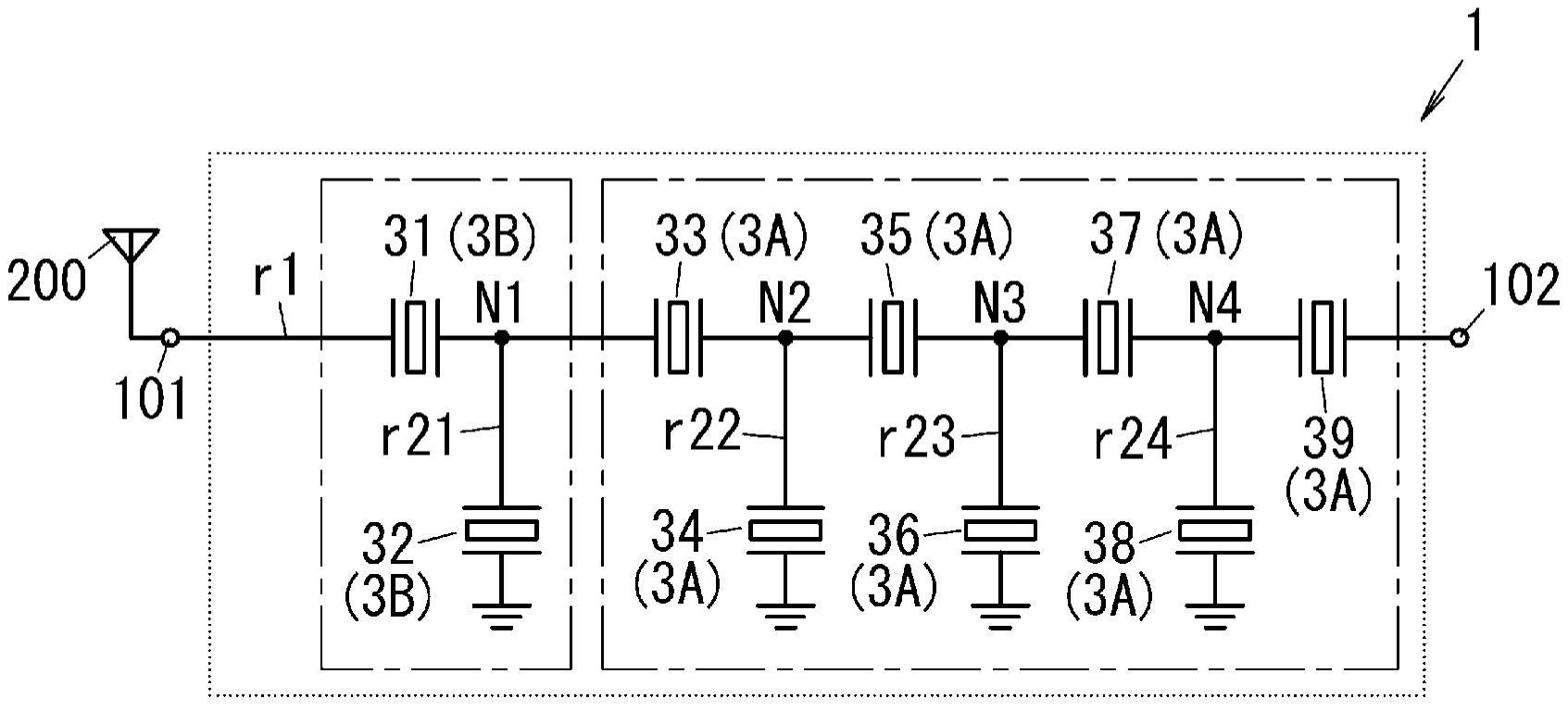

发明要解决的课题 但是，在专利文献1记载的弹性波谐振器中，存在如下问题，即，在比反谐振频率更 靠高频率侧产生阻带端的影响所导致的大的纹波(以下，记为阻带纹波)。 本发明是鉴于上述问题点而完成的，其目的在于，提供一种能够降低比反谐振频 率更靠高频率侧的阻带纹波的弹性波装置、多工器、高频前端电路及通信装置。 用于解决课题的手段 本发明的一方式涉及的弹性波装置设置在作为天线端子的第1端子与不同于所述 第1端子的第2端子之间。所述弹性波装置具备多个弹性波谐振器。所述多个弹性波谐振器 包含多个串联臂谐振器、和多个并联臂谐振器。所述多个串联臂谐振器设置在将所述第1端 子和所述第2端子连结的第1路径上。所述多个并联臂谐振器设置在将所述第1路径上的多 个节点的每一个和接地连结的多个第2路径上。在将所述多个弹性波谐振器之中在电气上 最接近所述第1端子的弹性波谐振器设为天线端谐振器的情况下，所述天线端谐振器为SAW 谐振器或者BAW谐振器。所述多个弹性波谐振器之中除了所述天线端谐振器以外的至少一 个弹性波谐振器为第1弹性波谐振器。所述SAW谐振器包含：压电体基板；和IDT电极，形成在 所述压电体基板上，并具有多个电极指。所述第1弹性波谐振器包含压电体层、IDT电极、和 高声速构件。所述IDT电极形成在所述压电体层上，并具有多个电极指。所述高声速构件位 于夹着所述压电体层而与所述IDT电极相反侧。在所述高声速构件中，所传播的体波(Bulk  wave)的声速与在所述压电体层中传播的弹性波的声速相比为高速。在将由所述IDT电极的 电极指周期决定的弹性波的波长设为λ时，所述压电体层的厚度为3.5λ以下。 本发明的一方式涉及的多工器具备由所述弹性波装置构成的第1滤波器、和第2滤 波器。所述第2滤波器设置在所述第1端子与不同于所述第1端子的第3端子之间。所述第1滤 波器的通带与所述第2滤波器的通带相比为低频带。 4 CN 111587536 A 说　明　书 2/16 页 本发明的一方式涉及的高频前端电路具备所述多工器、和与所述多工器连接的放 大电路。 本发明的一方式涉及的通信装置具备所述高频前端电路、和信号处理电路。所述 信号处理电路对由天线收发的高频信号进行处理。所述高频前端电路在所述天线与所述信 号处理电路之间传递所述高频信号。 发明效果 根据本发明，具有如下效果，即，能够降低比反谐振频率更靠高频率侧的阻带纹 波。 附图说明 图1是本发明的一实施方式涉及的弹性波装置的电路图。 图2是同上的弹性波装置中的第1弹性波谐振器的剖视图。 图3A是同上的弹性波装置中的第1弹性波谐振器的主要部分俯视图。图3B示出同 上的弹性波装置中的第1弹性波谐振器，是图3A的A-A线剖视图。 图4A是同上的弹性波装置中的SAW谐振器的主要部分俯视图。图4B示出同上的弹 性波装置中的SAW谐振器，是图4A的A-A线剖视图。 图5是同上的弹性波装置中的第1弹性波谐振器的反射特性图。 图6是示出同上的弹性波装置中的SAW谐振器以及第1弹性波谐振器各自的相位的 频率特性的曲线图。 图7是具备同上的弹性波装置的多工器、高频前端电路以及通信装置的结构图。 图8A是本发明的一实施方式的变形例1涉及的弹性波装置中的第1弹性波谐振器 的剖视图。图8B是本发明的一实施方式的变形例2涉及的弹性波装置中的第1弹性波谐振器 的剖视图。 图9是本发明的一实施方式的变形例3涉及的弹性波装置的电路图。 图10是本发明的一实施方式的变形例4涉及的弹性波装置的电路图。 图11A是本发明的一实施方式的变形例5涉及的弹性波装置中的BAW谐振器的剖视 图。图11B是本发明的一实施方式的变形例6涉及的弹性波装置中的BAW谐振器的剖视图。
